剖析奥迪AI主动悬架技术
来源:汽车与驾驶维修  作者:佚名  2020-08-03 08:31:44

     主动悬架系统是近10年发展起来的由控制单元控制的新型悬架系统,该系统实现了车辆操纵稳定性与乘坐舒适性的完美统一,因而广受汽车业界赞誉。在德系3大豪华品牌中,奔驰最早涉足该领域,奥迪紧随其后,在2018年发布了第5代奥迪A8车型,做为该品牌顶级旗舰车型装备有激光大灯、AI主动悬架、48V轻混和四轮转向等先进技术,其中最受业界关注的就是AI主动悬架系统


    1.系统概述

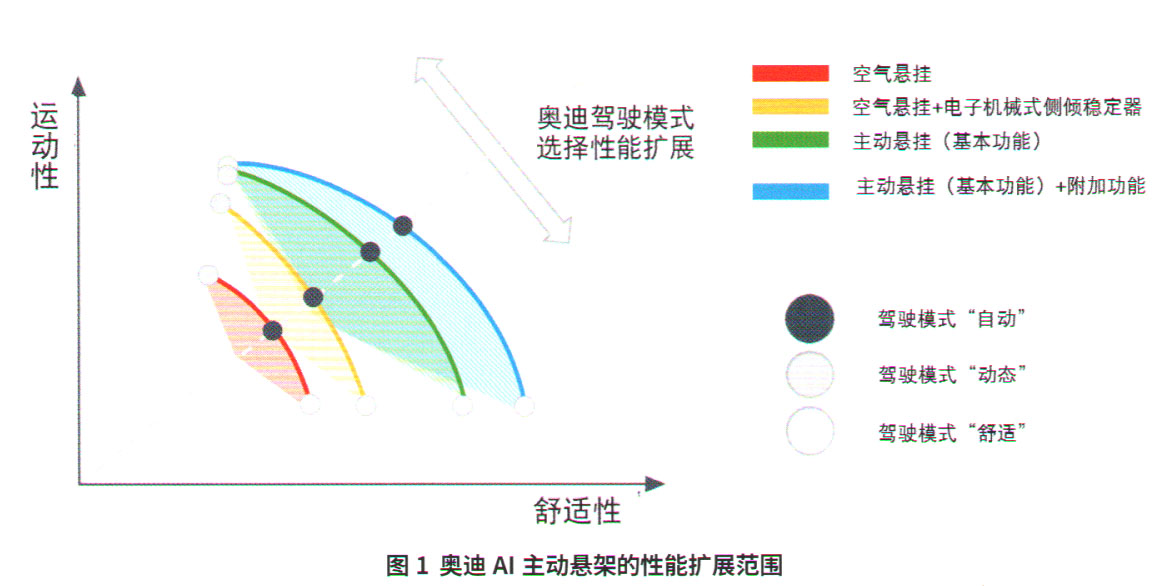

    奥迪AI主动悬架是可完全调控的机电混合悬架系统,汽车的前置摄像头会探测路况的变化,并指示系统提前做出反应。该车每个车轮均配有48V电机,可以单独增加或减少车轮上的负载,并主动调节车身位置以适应各种驾驶工况。AI主动悬架将整车的运动性与舒适性完美结合,达到更大的性能扩展范围(图1),驾驶员既可以体验到跑车的操控乐趣又可以尽享豪华车的平稳与舒适。
    2.系统设计原理

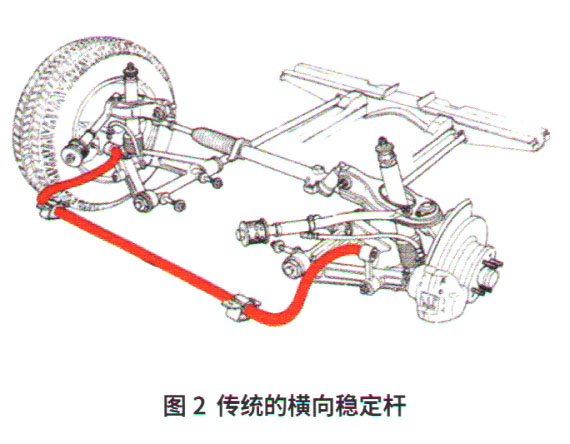

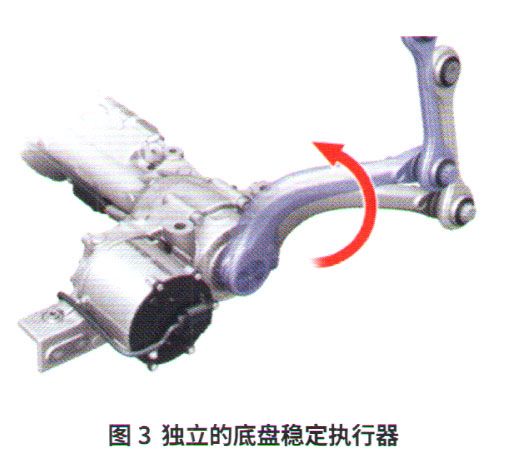

    传统的横向稳定杆存在诸多弊端(图2),如功能单一、同轴车轮之间有“侧倾复制”以及横向稳定杆刚度值固定不变等。AI主动悬架采用了全新设计的底盘稳定执行器,每个车桥配备2个相互独立的底盘稳定执行器(图3),它们可以控制单个车轮与车身间的相对位置。底盘稳定执行器装备有大功率48V驱动电机,可实现底盘的快速升降调节,只需US就可将车身从中等高度位置快速提升约85 mm。

    3.系统部件

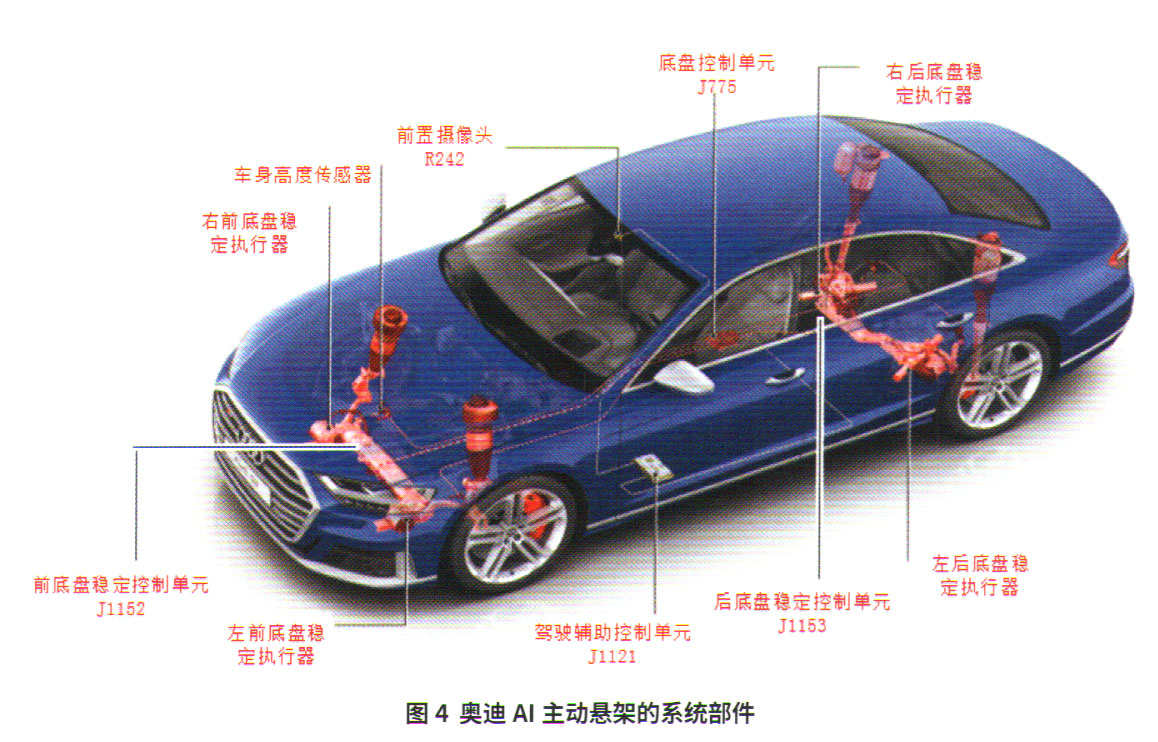

   AI主动悬架系统由控制单元、执行元件和传感器组成(图4)。
    控制单元:底盘控制单元J775、前底盘稳定执行器控制单元J1152和后底盘稳定执行器控制单元J1153。
    执行元件:4个底盘稳定执行器。
    传感器:前置摄像头R242、4个车身高度传感器和车身运动传感器(来自J775和安全气囊控制单元J234)。
    这里重点介绍AI主动悬架系统新增的功能部件,其中包括4个底盘稳定执行器、2个底盘稳定执行器控制单元和1个底盘控制单元。
    (1)底盘稳定执行器的组成

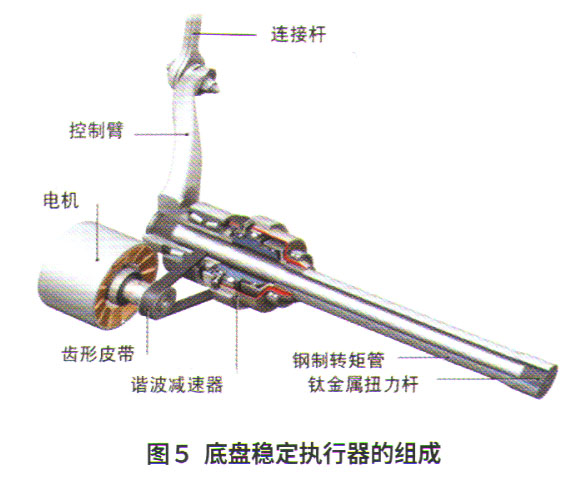

    底盘稳定执行器由电机、控制臂、连接杆、谐波减速器以及钦合金扭力杆等组成(图5)。

[1] [2]  下一页
