分析通用车系自动变速器内部构造与挡位动力流矢量图(七)
来源:本站整理  作者:佚名  2012-11-27 14:51:38


   (6)当变速器进入6挡后,高速挡离合器C2还是处于接合状态.输入轴动力还是直接送给公共架,同时制动器B1也开始接合将后太固定不动。所以在后排行星齿轮机构中,后太固定、公共架输入等于原输入轴速度。所以后圈就获得了一个更高速同向超越中架的输出作用。



    (7)当变速器进入R挡后。提供给后太动力的离合器C3接合,同时制动器B2接合将公共架固定。所以在后排行星齿轮机构中,后太减速输入、公共架因定.所以后圈就获得了一个反向减速的输出作用效果。



    5.AF40各档位传动效果

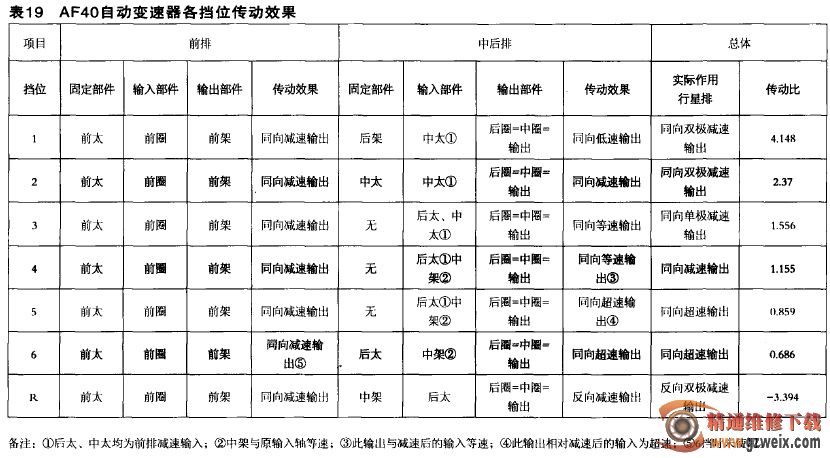

    根据挡位的矢量分析图以及我们对在上述各挡位的动力流详细分析,我们可以看出,AF40型自动变速器的各挡位动力传动效果总结起来如表19所示。
