本文介绍燃油加热、 电加热、 热泵加热几种针对纯电动汽车的加热方案， 并对几种方案进行对比分析。

节能环保是当今世界共同倡导的主题， 纯电动汽车将成为未来汽车行业发展的必然趋势。 汽车作为一种便捷的代步工具， 其乘坐舒适性也是关键因素。 纯电动汽车取消了发动机， 没有发动机冷却液的余热作为热源， 这对纯电动汽车驾驶室采暖来说是一项很大的挑战， 同时也为其他加热方式带来了发展机遇。 目前， 可以考虑燃油加热方式、 电加热方式和热泵加热方式来解决纯电动汽车驾驶室采暖的问题。

1 燃油加热方式

1.1   燃油加热器工作原理

启动燃油加热器后， 油泵开始从燃油箱取油，并将燃油输送到加热器中， 燃油通过雾化装置被雾化成可燃的油气混合体由火花塞点燃。 水循环系统中的冷却液在流经加热器时被加热， 然后流入暖风芯体， 从而为驾驶室提供充足的热源， 为乘员提供舒适的环境， 满足除霜除雾法规的要求。

1.2 实施方案

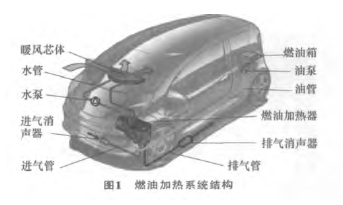

增加燃油加热器、 燃油箱、 油泵、 油管、 进气消声器、 进气管、 排气消声器、 排气管、 水泵、 水管，使燃油加热器、 水泵、 水管与原车暖风芯体形成封闭的水循环系统。 燃油加热系统结构如图1所示。

1.3 优点

1） 显著提高纯电动汽车续驶里程。 在环境温度-10℃， 城市路况下行驶1h， 使用燃油加热比使用电加热大大提高了纯电动汽车的续驶里程， 对比结果见图2。

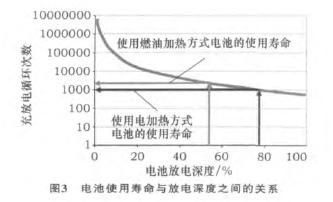

2） 可延长电池的使用寿命。 采用燃油加热方式对驾驶室加热不消耗电池的电能， 因此在相同的行驶里程下， 使用燃油加热方式比使用电加热方式电池的放电深度低。 根据锂电池的特性， 电池寿命取决于放电深度， 放电深度越低， 可使电池的充放电次数增加， 从而延长电池的使用寿命。 图3为电池使用寿命与放电深度之间的关系。

1.4 缺点

1） 燃油加热系统消耗燃油 ， 产生尾气排放 ，与纯电动汽车零排放的理念相违背。

2） 燃油加热系统结构复杂， 零部件数量较多，增加成本较高， 降低了电动汽车的实用性。

3） 为了满足纯电动汽车碰撞法规的要求 ， 燃油加热系统需要突破以下课题： ①燃油箱的布置位置和防护措施 （制定纯电动汽车整车布置方案时，会优先考虑电池包的布置， 这对燃油箱的布置带来了更大的挑战。 燃油箱布置在前机舱不满足前碰法规要求， 且燃油加注不方便； 燃油箱布置在行李舱下方， 很难满足后碰法规的要求）； ②燃油管路走向， 应确保燃油管路远离高压线束； ③做好燃油管路的防护及碰撞断油措施， 防止因碰撞引起燃油泄漏。
