2 档传动路线

当操纵手柄位于 D 位或 3、2位，变速器处于 2 档时，换档执行元件所处的状态完全相同，此时2/4 档离合器 C2 接合，驱动前齿圈/后行星架；1/2 档制动器 B3 作用，制动前太阳轮，则前行星架/后齿圈同向减速输出，其传动路线为：输入轴→2/4 档 离合器C2 → 前齿圈/后行星架→前行星轮→前行星架/后齿圈→输出轴。2 档传动路线示意图如图3 所示。

3 档传动路线

当操纵手柄位于D位或3位，变速器处于3档时，换档执行元件所处的状态完全相同。此时1/倒档离合器 C1 接合，驱动后太阳轮；2/4档离合器C2接合，驱动前齿圈/后行星架。因后太阳轮和后行星架同时被驱动，所以整个后行星排为一个整体一起旋转，则前行星架/后齿圈同向同速输出。此档为直接档，其传动比为1。3档的传动路线为：输入轴→1/倒档离合器 C1、2/4档离合器C2→后太阳轮、后行星架→前行星架/后齿圈→输出轴。3档传动路线示意图如图4所示。

4 档传动路线

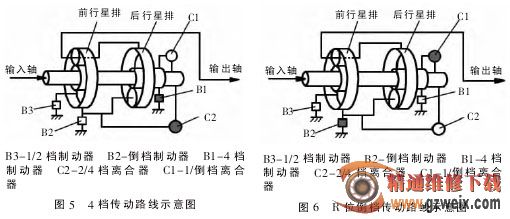

当操纵手柄位于D位，变速器处于4档时，2/4档离合器C2接合，驱动前齿圈/后行星架；4 档制动器 B1作用，制动后太阳轮，则前行星架/后齿圈同向增速输出。此档为超速档，其传动比小于 1。4 档的传动路线为：输入轴→2/4 档离合器 C2→前齿圈/后行星架→前行星架/后齿圈→输出轴。4 档传动路线示意图如图 5 所示。

倒档传动路线

当操纵手柄位于 R 位，变速器处于倒档，此时1/倒档离合器 C1 接合，驱动后太阳轮；倒档制动器 B2 作用，制动后行星架，则前行星架/后齿圈逆向减速输出，其传动路线为：输入轴→1/倒档离合器C1→后太阳轮→后行星轮→前行星架/后齿圈→输出轴。倒档传动路线示意图如图6所示。

4HP-16 型自动变速器各档滑行时，因没有单向离合器参与动力传递，所以发动机都有制动作用。
