详解乘用车增加白昼灯的设计

来源：本站整理作者：佚名 2012-12-14 09:07:57

4.6 BCM的改进设计

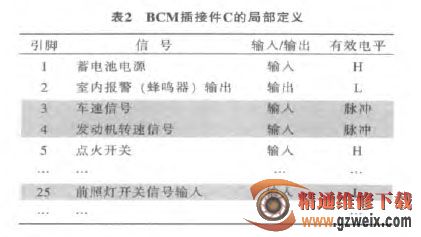

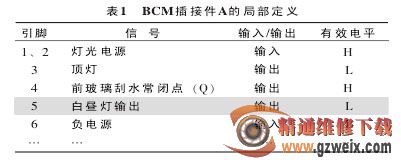

增加了接收车速信号引脚和接收发动机转速信号引脚，增加了控制白昼灯继电器的输出引脚，如图10所示，粗黑实线为涉及白昼灯部分。白昼灯相关接线引脚定义见表1、表2。

BCM增加的白昼灯控制功能：当BCM检测到有发动机转速信号＞700 r／min时，启动白昼灯，但当前照灯开关处于接通位置时，白昼灯熄灭，当在前照灯只是短暂间歇闪烁报警时不熄灭（远光灯点亮时间小于700 ms视为间歇闪烁报警）；当检测到有发动机转速信号＜300 r／min或者车速＜5 km／h时，白昼灯熄灭。

4.7 白昼灯的开发设计

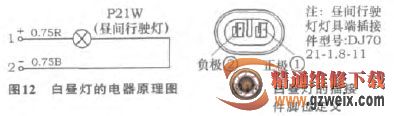

根据白昼灯的功率要求及光形要求，设计出了白昼灯，汽车左侧白昼灯见图11、图12、图13。汽车右侧白昼灯与左侧白昼灯对称。
