详解乘用车增加白昼灯的设计
来源:本站整理  作者:佚名  2012-12-14 09:07:57


5 增加白昼灯的改进设计结果

改进设计后的白昼灯、 发动机线束、机舱线束、 仪表板线束、 仪表板熔断丝盒、BCM, 在一台海外认证样车上进行试装验证, 试装验证结果是:当发动机起动后, 白昼灯自动点亮; 当前照灯 (近光或远光灯)点亮时, 白昼灯自动熄灭; 前照灯短时间歇报警点亮照明, 不影响白昼灯的点亮与熄灭。

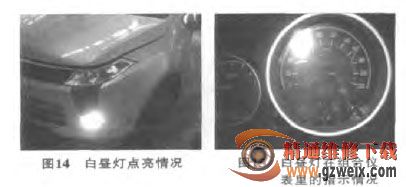

白昼灯点亮情况见图14。 白昼灯在组合仪表里的指示情况见图15。



6 结束语

1) 澳洲市场对配置白昼灯给予了新的法规规定, 出口澳洲市场的乘用车必须带有白昼灯。

2) 通过分析整车电器原理图 , 制定了在现有车型上增加白昼灯系统的方案, 做出整车电器原理的更改设计, 包括发动机管理系统原理部分、 车身控制系统BCM原理部分、 白昼灯系统原理部分、 组合仪表原理部分。 对白昼灯系统相关专用零部件进行设计, 包括白昼灯、 发动机线束、 机舱线束、 仪表板线束、 BCM、 组合仪表等。

3) 根据设计结果制作白昼灯系统专用零部件,通过试装验证, 达到了设计要求。

4) 装有白昼灯的乘用车样车 , 通过检测 、 认证, 达到了澳洲法规要求, 获得了澳洲官方的出口认证证书, 此款乘用车可以出口澳洲市场。

上一页  [1] [2] [3] [4] [5]
