（二）制冷剂循环管路

    奥迪Q3车的制冷剂循环管路是按使用制冷剂k 134a设计的。制冷剂的循环控制由一个外控制式六柱塞压缩机和一个膨胀阀来实现。

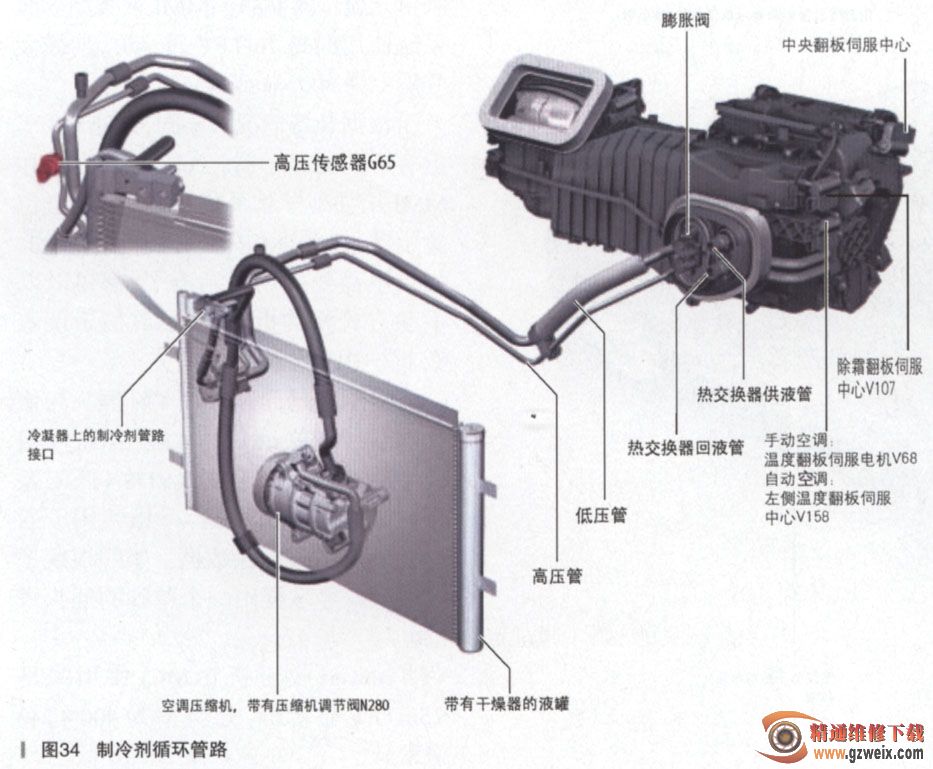

    制冷剂循环管路有分开的高压管路和低压管路，没有内部热交换器。带有干燥器的液罐在冷凝器内，如图34所示。

    修理时可向上将干燥器拆下。两个维修接口位于发动机舱内右侧、纵梁上方。高压传感器G65将其数据以PWM-信号形式传给手动空调控制单元J301或者自动空调控制单元J255。

    空调器：从技术上来讲，本空调器是以2004款奥迪A3车上的空调器为基础开发的。在奥迪Q3车上，自动空调和手动空调的空调器外表是相同的。但是白动空调和手动空调的翻板控制是不同的：

    ·右置转向盘车的空调器与此成镜像对称结构

    ·该空调器有一个冷凝水出口，冷凝水流入到前乘客侧脚坑内并汇入中间通道

·热交换器可以在仪表板和副仪表台已经装好时进行更换

    ·灰尘和花粉滤清器可以在前乘客侧脚坑处够着

   （三）部件连接

    1．手动空调

    手动空调控制单元J301通过数据CAN总线来与供电控制单元J519和组合仪表内控制单元J285进行通信。

    可加热式前座椅的座椅加热装置由可加热式座椅控制单元J774来控制，J744是单独与供电控制单元连接的，因此它也就不使用数据总线来进行通信。

    2．自动空调

    信号处理：在奥迪Q3车上，几乎所有传感器和执行器信号都是由空调控制单元读入、处理并输出的。例外的只有车外温度传感器G17和空气湿度传感器G355。

    空气湿度传感器G355将其测量值经LIN总线送至供电控制单元J519，然后这些数值再经舒适CAN总线到达自动空调控制单元J255。

    温度传感器G17的测量值是由组合仪表控制单元J285读入的，这个信息随后经数据总线到达空调控制单元。

    六、信息娱乐系统

    奥迪Q3车可提供高水准的信息娱乐装备。

    为了满足用户多方面的需求，奥迪Q3车可提供很多种装备和附件以供选择。奥迪Q3车上的信息娱乐系统与奥迪A1车上的系统类似。

    与奥迪A1车上的系统不同的是，奥迪Q3车可以装备电视调谐器。

    信息电子控制单元1-J794的面板有所变化，以便适合在奥迪Q3上使用。另外，concert收音机上加了一个镀铬框，就像MMI增强型导航系统上的那样的。

    （一）种类一览

    奥迪Q3上一共有五种信息娱乐系统可供选择。根据所在市场的不同，用户可以选择chorus收音机，或者三种concert收音机中的一种，或者高端装置MMI增强型导航系统。

    收音机concert可以另装上连接分组平台（Connectivity packet，通用连接包）和导航包（Navigation paket）。这些包中会包括其他装备内容了，比如奥迪音乐接口（Audi music inter face ）。

    通用连接包和导航包的区别在于：在带有通用连接包的concert收音机上，用户可以在以后去激活导航功能。这个激活需要在奥迪服务站来进行，该服务站还会将带有导航数据的SD卡交给用户。

    concert收音机是以收音机媒体中心（RMC）发展而来的；MMI增强型导航系统是以MMI3GPlus发展而来的。

    （二）控制单元的安装位置

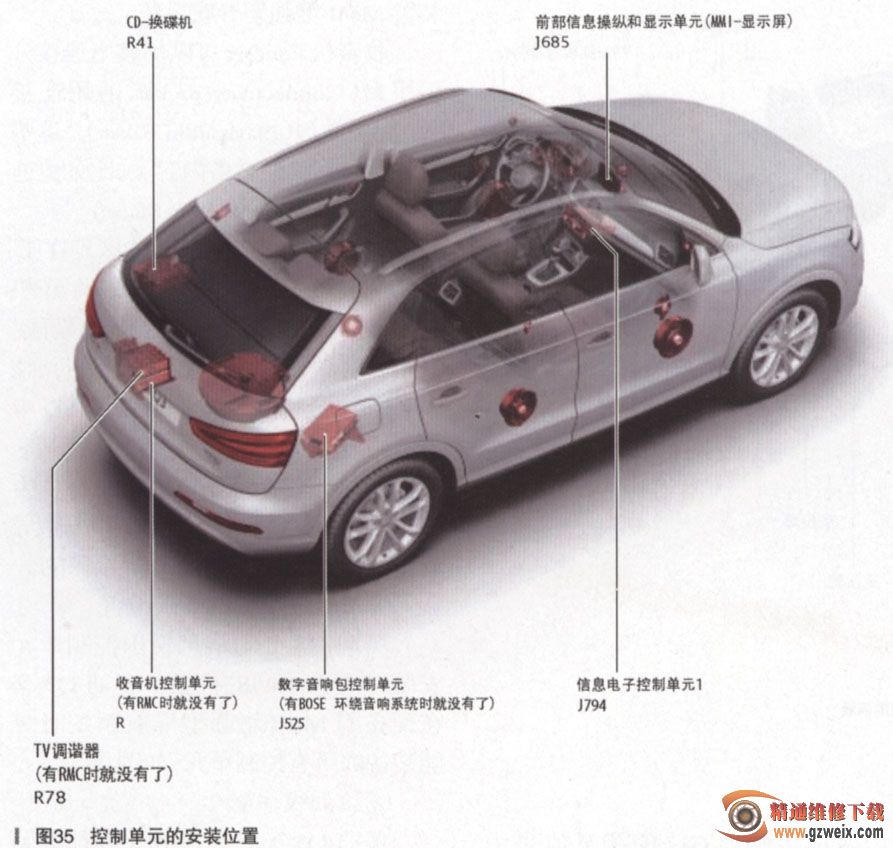

    奥迪Q3上的信息娱乐控制单元安装在车上不同的位置。奥迪Q3车在配备有MMI增强型导航系统时可能装备的所有控制单元，如图35所示。

    （三）天线一览
