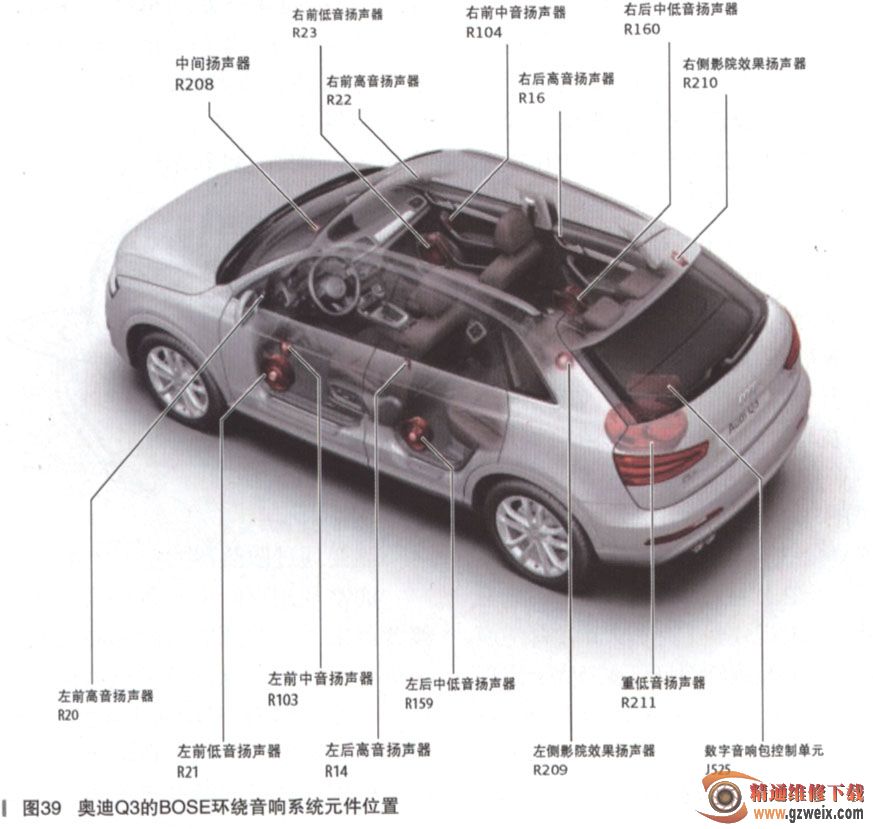

奥迪Q3的BOSE环绕音响系统：选装的BOSE环绕音响系统的音质极其出色，该系统有14个扬声器，总功率约465W，可让人获得地道的听觉享受。奥迪Q3的BOSE音频放大器（数字音响包控制单元J525）安装在后备箱底板内，如图39所示。



    在BOSE环绕音响系统上，前门内的两个低音扬声器因扬声器格栅内的间接照明而非常显眼，实现此功能的LED由车门控制单元来激活。



    显示屏（前部信息显示和操纵控制单元显示器J685）:MMI增强型导航系统使用的是71nTFT显示屏，其最大分辨率为800 x 480像素。



    根据装备情况的不同，奥迪Q3车上有不同的显示器。concert收音机和MMI增强型导航系统使用不同的彩色显示器，其大小和分辨率都是不同的。如果不需要使用显示器了，您可以以手动方式将其折起，显示屏位于仪表板上方中间位置。



    显示屏是通过一个4针插头与信息、电子控制单元1-J794连接的。4根线中的两根用于通过LVDS（低压差分信号）来传送图像。一根线用于通过LIN总线来传输数据。第四根线是接地线。显示屏由一个单独的插头来供电。



    concert收音机（RMC）使用的是6.5inTFT显示屏，分辨率为400 x 240像素。



（五）iPod增强型适配器



    自车型年2012年起，车上可以使用Apple iPod的新式增强型适配电缆，如图40所示。备件号：4F0.051.510R。



    iPod增强型适配器并不是AMI和iPod之间的一个简单的电缆连接，而是一个带有专用硬件和软件的一个有源接口。在这个增强型适配电缆的iPod插头壳体内，安装有Apple的专用验证芯片。该芯片内包含有相应的软件，以保证实现附加功能。借助于这个芯片，我们可以查验一下连接在iPod上的装置（信息电子控制单元1-J794）都有哪些功能可以使用。



    iPod增强型适配器与以前的适配器不同之处在于：AMI插头上有一个红色的抗弯折装置，且iPod插头上有一个很大的外壳。



    自车型年2012年起，带有下述装备的车上可以使用iPod增强型适配器：



    ·带有奥迪音乐接口（AMI）的RMC

    ·带有奥迪音乐接口(AMI）的MMI3G

    iPod增强型适配器支持下述功能：

  ·音频流

    ·封面显示

    ·视频流

    音频文件内嵌入的所有信息（比如曲目、专辑、艺术家）都会显示出来。



    如果iPod正在播放的曲目有封面的话，也会显示出来的。



    使用视频流这个功能，可以播放视频文件。因此，电影、节目、音乐电视、视频播客和借来的电影就都可以在iPod上播放了。
