剖析汽车车灯调光系统
来源:汽车电器  作者:佚名  2013-03-08 18:39:44


5.2特点及应用

    电动机调节是一种半自动调光方式,无论在整车生产过程中还是在后续的维修服务中,都降低了劳动量,提升了调光效率和精度。

    由于电动机有电压限制问题,因此此类调节系统在设计时,要避免调光开关的电压调节范围超出电动机的最大行程,造成电动机空转或者停转而导致调光系统失效。

    目前,前照灯调光系统中多数采用电动机与螺杆、齿轮结合的结构,充分发挥各个结构的优点,形成了多种多样的调光机构。图14即为2种常见的调光结构。



6自适应调节(AFS)系统

6.1结构原理

    AFS (Adaptive Front-lighting System)是指灯光的分布能够根据汽车行驶的各种状况来进行调整,以达到最好的照明效果,从而增加驾驶的安全性和舒适性。AFS所体现的理念:为不同的行车条件提供最优的前方照明组合。简言之,城市交通中尽可能宽,高速行驶时尽可能远。具体可以实现以下功能:①弯道随动调节(弯道模式);②水平自动调整;③高速调节模式;④其他模式(如雨天模式等)。

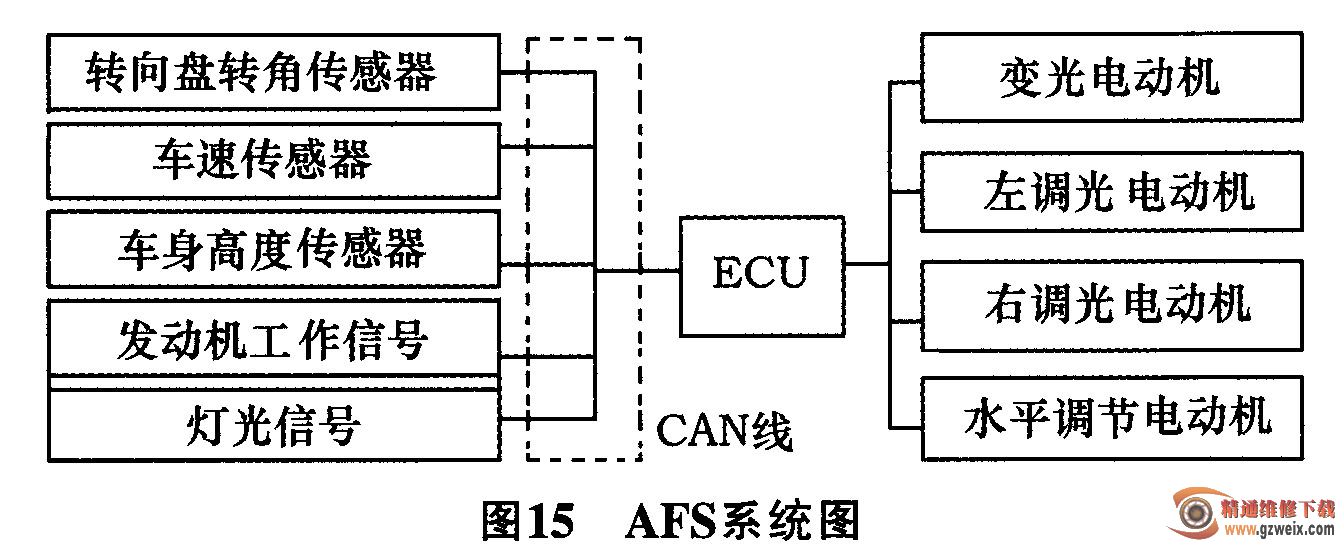

    为实现以上功能,传统的调光(静态)已经不能满足要求,或者说传统调光系统已经是狭义的调光系统。广义的调光系统需要多个电子器件来支持。一般AFS系统包括:ECU控制器、高度传感器、转向盘转角传感器、速度传感器、旋转执行器(调光电动机)等组成。自适应式AFS前照明调光系统如图15所示。

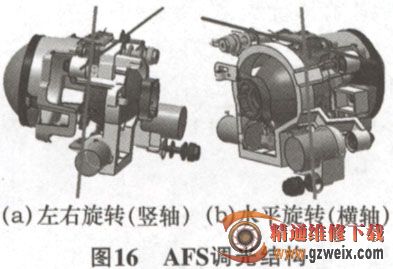

    AFS系统一般使用投射单元作为旋转核心,其大致的结构如图16所示,一个普通旋转核心包括水平旋转电动机、旋转框架和转向旋转电动机等部件。其中传动的调光电动机控制车灯的水平角度,这样车灯整体就可以绕2个互相垂直的旋转轴进行调整。



    对于弯道随动调节,主要依据汽车行驶时的瞬时速度和转向盘转角(可换算为前轮偏转角)的输入值来确定。具体可以理解为:前轮偏转角小时,头灯转角要小;前轮偏转角大时,头灯转角也要大。当车速较高时,驾驶员相对注重远视距的路面情况,头灯转角相对大一些;车速较低时,驾驶员相对注重较近视距的路面情况,头灯转角相对小一点。
