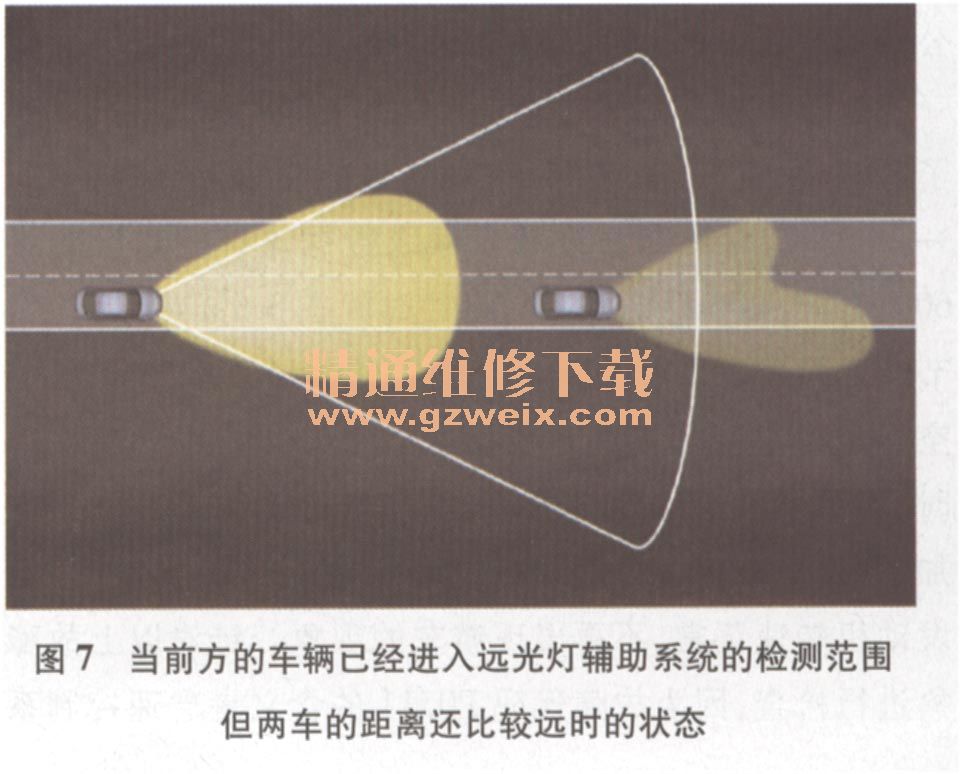

(2)当前方的车辆已经进入远光灯辅助系统的检测范围，但两车的距离还比较远时，远光灯辅助系统不会执行变光指令（图7）。

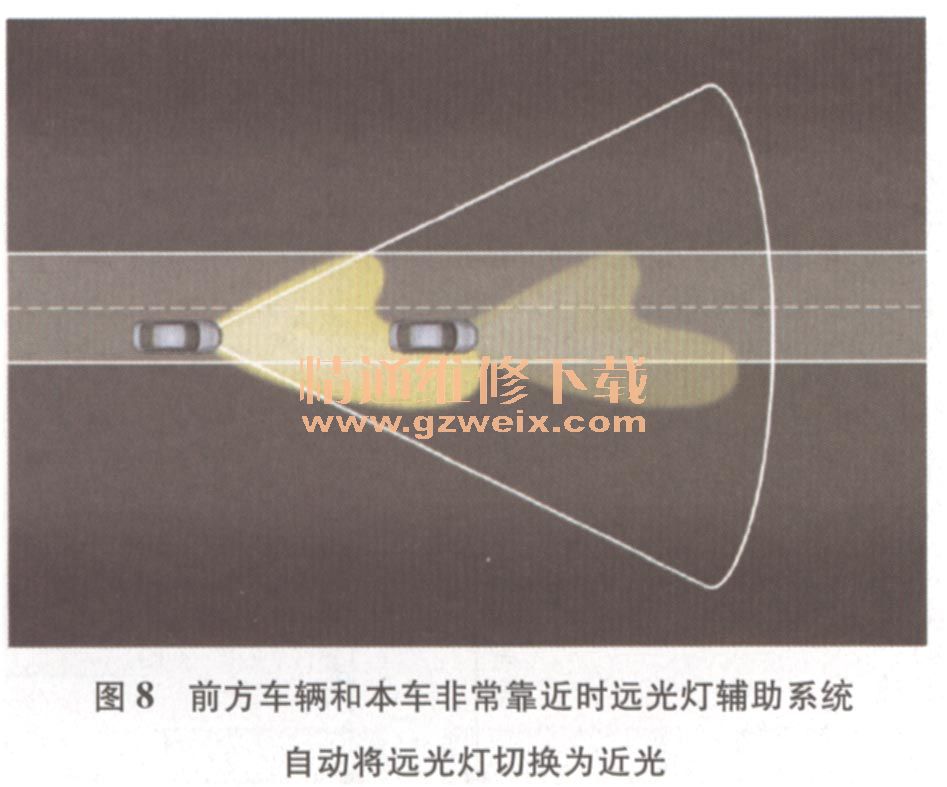

    (3)当前方车辆和本车非常靠近时，远光灯辅助系统自动将远光灯切换为近光（图8）。

    (4)当本车超前面车辆且系统在最近3s内能仍能探测到被超车的尾灯时，近光灯仍保持接通状态（图9）。

    (5)当远光灯辅助系统未探测到被超车尾灯的时间超过3s时，远光灯再次被接通，超车过程结束（图10）。


2远光灯辅助系统功能说明
2.1远光灯辅助系统接通和关闭的条件
    只有当车灯开关处于“AUTO”位置时才能激活远光灯辅助系统，并且，在满足以下所有条件时，已激活的远光灯辅助系统才会接通远光灯。
    (1)来自远光灯辅助系统摄像头的信号：环境光亮低于设定值。
    (2)在雨滴／光线强度传感器的指示下已接通了近光灯。
    (3)车速高于60 km/h。
    (4)控制单元未识别出前方有行驶的车辆，也没有识别出对面来车。
    (5)控制单元未识别出车辆进入城镇。
    如果远光灯辅助系统已接通了远光灯，那么在下述情况下远光灯又会被关闭。
    (1)控制单元识别出对面来车。
    (2)控制单元识别出前面有行驶的车辆。
    (3)行经城镇时识别出足够的灯光亮度。
    (4）车速低于30 km/ho
(5)远光灯辅助系统明确识别出有雾。

2.2远光灯辅助系统的操纵
    (1)激活。要想激活远光灯辅助系统，车灯开关必须在“AUTO”位置，此时向前轻推远光灯拨杆（图11）即可激活远光灯辅助系统。

    (2)取消。驾驶人在任何时候都可以取消远光灯辅助系统，如果远光灯辅助系统已经接通了远光灯，那么可以向后拉远光灯拨杆（图11）来关闭远光灯，同时也关闭了远光灯辅助系统。如果远光灯辅助系统只是接通了近光灯，那么驾驶人可以向前轻推远光灯拨杆来接通远光灯，同理，此时也就关闭了远光灯辅助系统。
    (3)关闭。如果将车灯开关拨离“AUTO”位置，那么远光灯辅助系统就一直处于关闭状态。

3远光灯辅助系统的相关部件和通讯结构
3.1远光灯辅助系统的相关部件
    如图12所示，远光灯辅助系统的电子元件和光学系统集成在车内后视镜中。作为光学系统一部分的远光灯辅助系统的摄像头是一种专用的黑白摄像头，安装在车内后视镜的镜座内，牢固地装在前风窗玻璃上。远光灯辅助系统控制单元（J844）也装在车内后视镜中。

    远光灯辅助系统控制单元是扩展的CAN总线用户，它通过该总线和其他控制单元交换信息。在车内后视镜中有一个8端子的导线连接器，通过该导线连接器将远光灯辅助系统控制单元（J844）、自动防眩目后视镜和空气湿度传感器及其他的电子系统连接在一起。
