剖析奥迪4.0T发动机新技术(七)
来源:本站整理  作者:佚名  2013-06-12 08:09:20

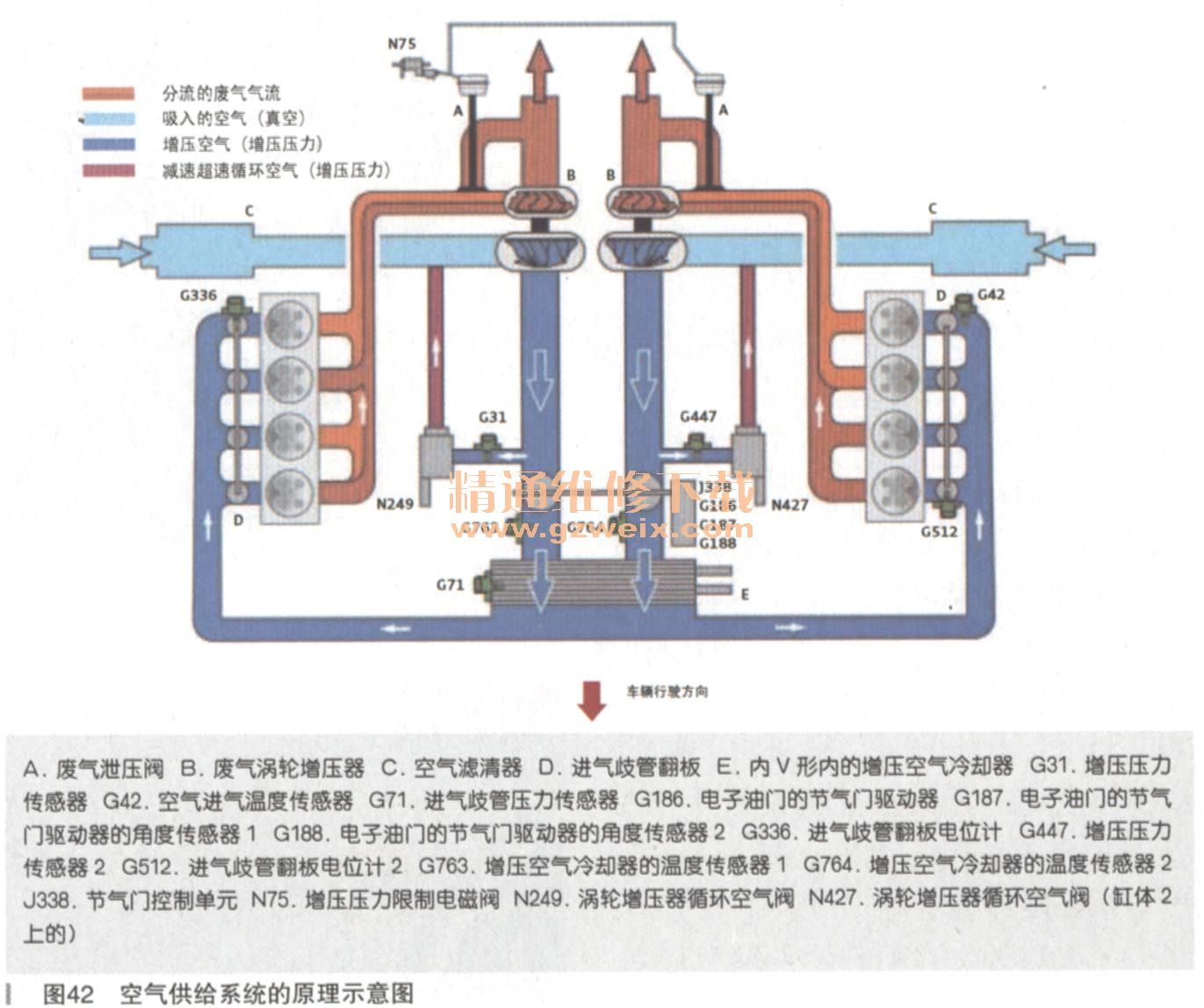

    3.空气供给系统的原理示意图
    空气供给系统的原理示意图如图42所示。

    4.增压压力调节
    汽油发动机采用了一种新的调节策略来实现增压压力调节。在以前,增压压力是借助于一个压力单元来调节的,就是说在增压压力过高时,借助于压力单元来将被弹簧力保持关闭着的废气泄压阀打开。所需要的压力是取自增压压力的,借助于电磁阀来针对压力单元调节进行控制。

    现在,奥迪公司首次使用真空来进行增压压力的调节。为此,废气泄压阀就采用机械弹簧力来打开。如果需要产生增压压力,那么真空单元就会让翻板关闭。为此,两个真空单元同时由增压压力限制阀N75来给加上真空。

    要想调节增压压力,需要获知传感器G31和G447的信号,这样才能把增压压力信息加入到特性曲线计算中。传感器G42和G71用于计算空气重量。

    这种调节方式的优点:
    ·催化净化器预热阶段的热损失小,因为发动机启动后,由于废气泄压阀是打开着的,热流直接就流向催化净化器了(不经过涡轮)
    ·在部分负荷时,由于废气泄压阀是打开着的,所以排气背压很小。
    ·在过渡到减速超速工况(反拖)时,废气泄压阀短时打开,以避免对涡轮转子进行制动

增压压力的主调节量是期望扭矩。通过特性曲线来计算要调节的增压压力。

    5.减速超速循环空气控制
    如果节气门关闭了,那么因增压压力仍在作用着,就会在压气机循环中形成一个背压。涡轮增压器的压气机转子就被强力制动了。如果打开节气门,必须首先让涡轮增压器再次达到一定转速。

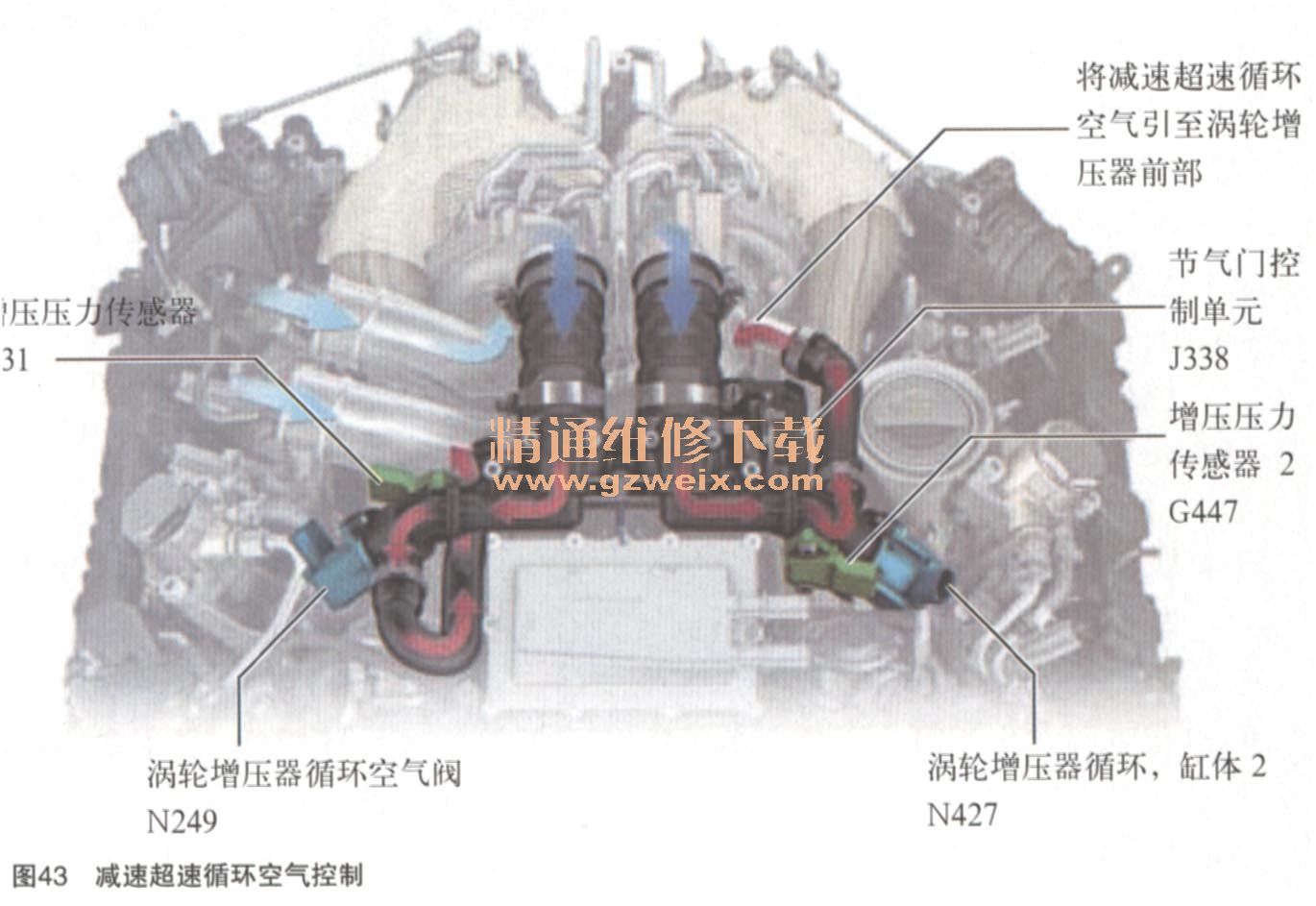

    通过减速超速循环空气控制,就可以减小这种增压滞后。涡轮增压器循环空气阀N249和N427采用电磁控制,由发动机控制单元来触发,如图43所示。

    五、汽缸关闭一按需停缸
      (一)概述
    大排量的汽油发动机,大多数情况下都是工作在较低负荷区。因此节流损失就很大了,因为节气门的开度较小。这就导致发动机效率很低且单位燃油消耗很是不理想。

    在高负荷时,一台无节流损失的4缸发动机的单位燃油消耗比一台有节流损失的8缸发动机要低。这就是要采用汽缸关闭(也叫按需停缸)的根本原因。

[1] [2] [3]  下一页
