五、电热塞

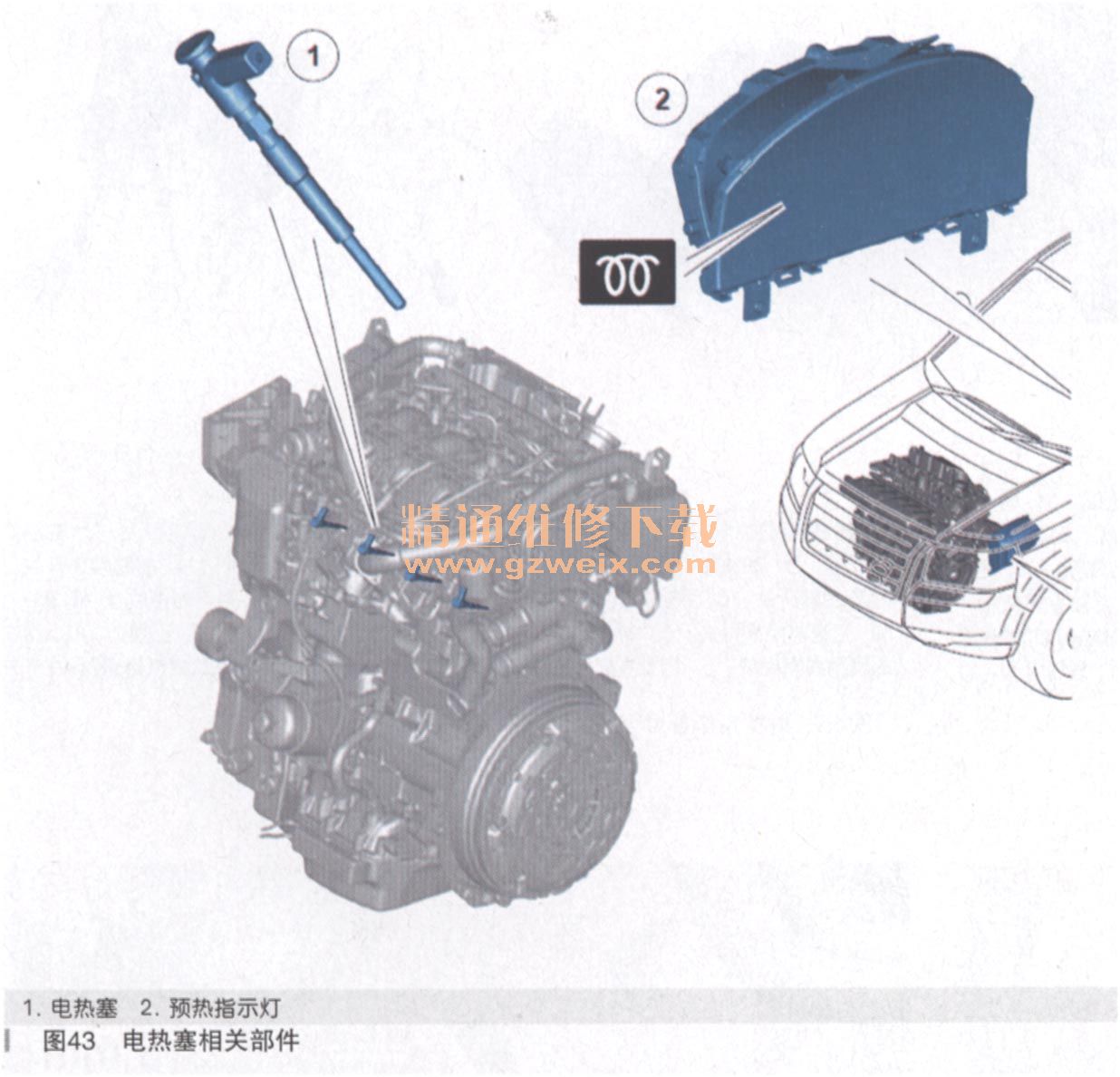

每个汽缸的进气侧都安有一个电热塞,用以在启动之前以及启动期间加热燃烧室。这将有助于冷启动,并降低冷机怠速时的排放量和发动机噪音。电热塞由蓄电池接线盒(BJB)中单独的继电器和易熔熔断丝供电,通过固定在汽缸盖中进行接地。电热塞继电器由发动机控制模块(ECM)控制,ECM还控制着仪表板内电热塞指示灯的点亮。电热塞是一个管状加热元件,其中包含一个螺旋形电阻丝,电阻丝周围填充有氧化镁粉。在管状加热元件的顶端是加热线圈。在加热线圈后面,以串联形式连接的是控制线圈。该控制线圈可调节到加热线圈的电流,以避免过热。电热塞有关部件如图43所示。
电热塞加热分三个阶段:预热、启动加热和后热。ECM根据发动机冷却液温度(ECT)确定加热时间。当点火开关切换至模式II时,ECM计算需要的所有加热时间,如果需要加热,则给BJB(蓄电池接线盒)中的电热塞施加电压,ECM还通过高速CAN总线向仪表组发送一条消息,请求亮起电热塞指示灯。在预热阶段或者至点火开关转至启动位置,电热塞指示灯一直亮起。如有必要,ECM控制在启动期和后热阶段周期内一直对电热塞继电器施加电压。ECM(发动机控制模块)监控电热塞继电器的驱动电路,以获取操作的可能性、导通性,以及短路和断路情况。如果检测到故障,ECM即存储相关的故障码,并在点火开关处于模式II时一直亮起电热塞指示灯。电热塞的电阻值约1Ω。
六、电控系统
电控系统部件及位置如图44和图45所示,下面对主要部件加以说明。
