2．重新启用轮胎压力检测
    在重新启用轮胎压力检测系统之前，调整所有车轮的轮胎压力至规定气压。具体操作如下：①打开点火开关；②反复按下系统选择按钮（S110s3）（见图22）直至多功能显示器（A1p13）出现基本显示内容（公里读数或温度显示）或速度显示；③反复按下前后滚动按钮（S110s1）直到轮胎压力或轮胎压力在行驶几分钟后显示（Tyrepressure displayed only after drivingfor a few minutes）出现在A1 p13上；④按下短程里程表复位按钮（A1 s3），A1 p13会出现以下信息检查当前轮胎压力（Checkcurrent tyre pressure）；⑤通过按下按钮＋，确认A1 p13上的信息，显示屏上会出现以下信息轮胎压力检测系统重新启用（Tyrepressure monitor restarted）（只有行驶几分钟后才会出现轮胎压力值显示）；⑥关闭点火开关。

3．制动系统数据
    制动系统的数据包括制动液加注量（1.4～2.5L）和制动液规格（DOT4）。

4．制动灯开关更换方法
    制动灯开关更换方法如下：①拆卸驾驶员侧仪表板下方的护板；②拔下制动灯开关（S9/1）处的电线插头（见图23）；③按下夹子；④转动并拉出制动灯开关（S9/1）;⑤安装制动灯开关。注意：将促动针（2）完全拉出，踩下制动踏板（24），插入制动灯开关 （S9/1）并旋转，直至夹子（1）锁止，促动针会自动调整；⑥反序安装其他部件。


5．拆卸与安装211车型SBC系统液压控制单元
首先通过诊断仪菜单项“电子感应制动系统一般维护（Sensotronic rake Control，general maintenance）”进行测试，如果测试结果不正常，则必须更换液压控制单元（A7/3）（见图24），工作步骤如下：
     （1）使用诊断仪停用SBC。在诊断仪中选择菜单项“SBC （SBC SensotronicBrake control）停用SBC （DeactivateSBC system）。”
 （2）关闭点火开关，取下点火钥匙（遥控钥匙）。对于装配无钥匙启动系统／代码889的车辆，反复按下无钥匙启动功能的启动／停止按钮，直至点火关闭。从车上取下无钥匙启动发射器卡或遥控钥匙，并将其置于发身寸器的有效范围以外（最少2m）。
 （3）拆下右侧的进气道和空气滤清器的外壳。

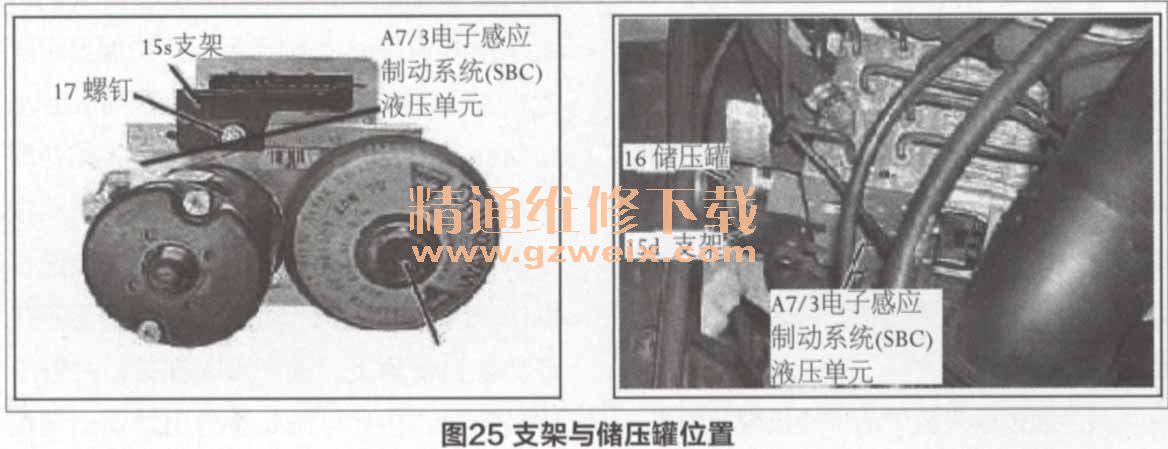

（4）拆下螺栓，然后将支架连同SBC的线束一起拆下。安装新的SBC液压控制单元（A7/3）时，将旧支架（15s）装到新的液压单元上，因为新的SBC系统液压单元未配有支架。从储压罐上分开支架（15d）和SBC电线束。安装新的SBC液压控制单元（A7/3）时，将旧支架（15d）安装到储压罐上（见图25）。

（5）松开并分开SBC系统控制单元上的线路连接器，妥善放置。通过分开电缆夹，将SBC控制单元线束从支架（15d， 15s）上分离开。
（6）更换SBC线束的接地线束。仅当电子感应制动系统控制单元（A7/3n 1）无法编程，并且诊断仪的修理说明中规定应进行更换时进行该项操作。
（7）打开SBC之前，仔细清洁SBC液压控制单元（A7/3）周围的尘土。即使是极为细小的污垢颗粒进入液压部件，也会导致电子感应制动系统故障发生。

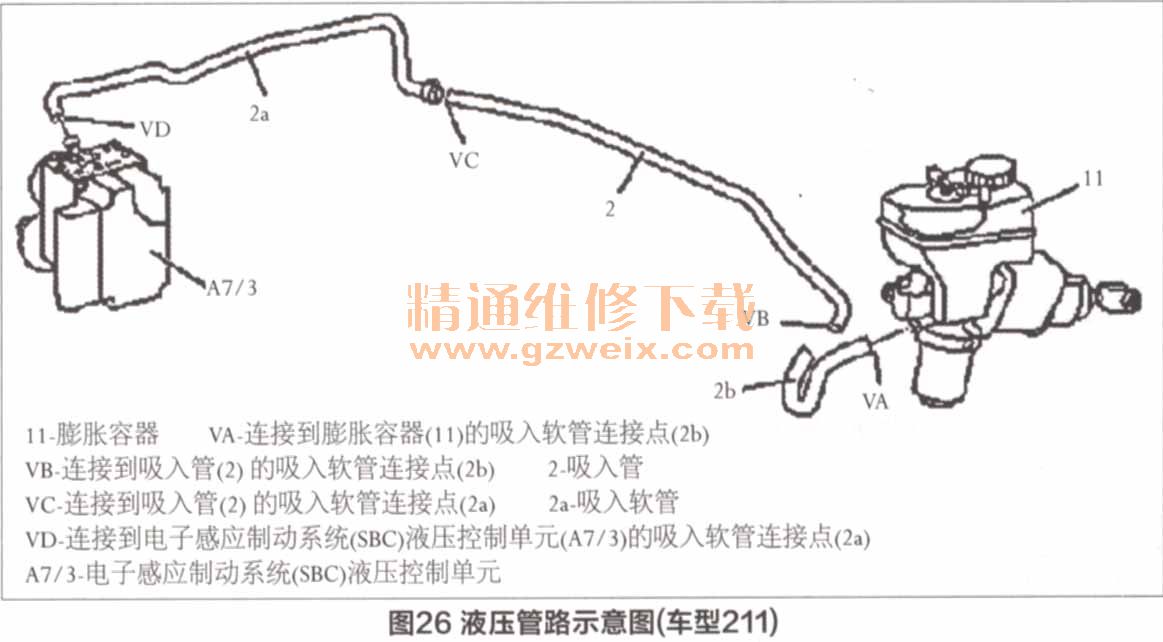

（8）标记液压管路，从SBC液压控制单元（A7/3）上分开液压管路，图26为液压管路示意图（车型211）。

    （9）从SBC液压控制单元（A7/3）上分开吸入软管2a。
    （10）从SBC液压控制单元（A7/3）上分开回流管。
    （11）将SBC液压控制单元（A7/3）与固定板一起拆下并分离开。
    （12）反序安装SBC液压控制单元（A7/3）。要特别注意确保回流管路不要靠在其他部件上，且在未受压的状态下进行安装，并确保回流管未被扭曲。如果回流管靠在其他部件上受压或扭曲，工作噪声会变大。
    （13）更换吸入软管。（车型211旧版装配外径为15.5mm的吸入软管，新版装配外径为14mm的吸入软管。）
    （14）用水擦掉溢出的制动液，用诊断仪为SBC进行排气。执行排气操作时，应在诊断仪中执行：选择菜单项“修理后首次启动”（Initial startup after repair）/“更换液压单元”（Exchanging the hydraulicunit）执行步骤。
    （15）检查液压系统各个连接点是否有泄漏；如果没有泄露，检查制动液存储容器内的制动液液位，必要时进行校正。至此，SBC液压控制单元更换完毕。
