详解电子防盗系统电路故障检修
来源:本站整理  作者:佚名  2014-11-19 09:38:07

    1.电子防盗系统电路
    典型的电子防盗系统电路如图1所示。

    雷克萨斯LS400轿车中央控制门锁带电子防盗系统具有较强的防盗功能。当未用钥匙强行进入车内、打开发动机罩或行李箱门,或蓄电池电缆被拆下后又重新接上时,防盗与门锁控制ECU输出控制信号,使喇叭发声,并使前照灯和尾灯闪烁1 min,以示报警。与此同时,ECU使所有车门关闭,并使起动继电器电路不能通电,以阻止盗贼开走车辆。

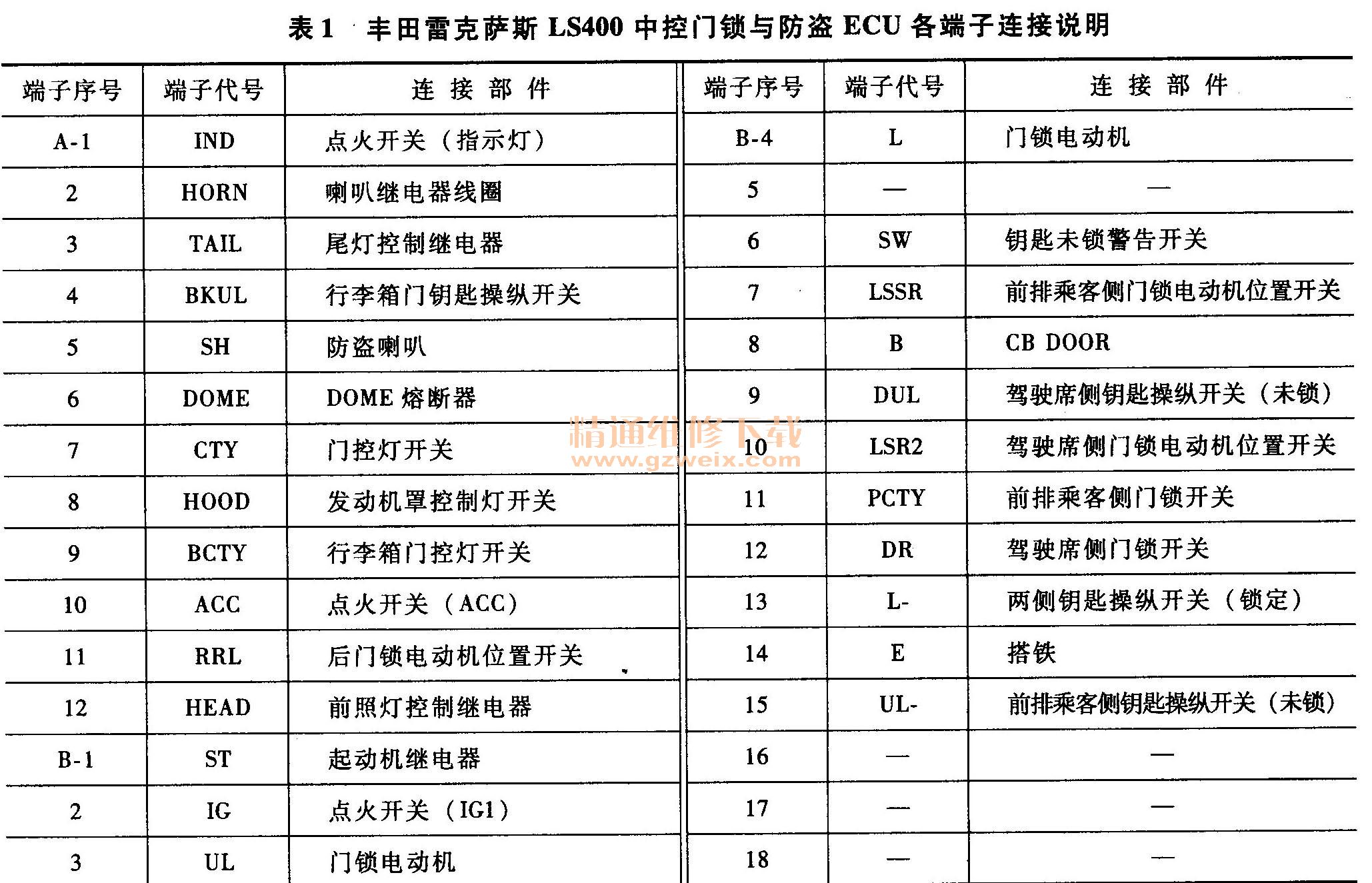

    ECU通过插接器A和插接器B与电源、门锁控制电路以及其他防盗控制电路连接,A、B插接器的端子排列如图2所示,各端子的连接说明见表1。



    2.电路故障分析
    雷克萨斯LS400轿车防盗系统的故障现象和可能的故障原因见表2。


    3.电路故障检测方法
    当防盗系统出现表2所示的故障现象时,通过对可能故障电路的检测确定故障所在。如果相关电路检查为正常,但防盗系统异常现象确实存在,则需检修或更换中央门锁与防盗ECU。各电路的检测方法和故障诊断如下所示。
    (1)指示灯电路故障检修
    拔下指示灯线路插头,将蓄电池正极和负极分别连接指示灯插座的8号端子和7号端子(图3),指示灯应亮。如果指示灯不亮,更换指示灯;如果指示灯亮,则需检修指示灯连接线路。

    (2)起动继电器电路故障检修
    如果发动机能正常起动,说明起动继电器及其电源电路均正常,在这种情况下,起动继电器电路故障检查方法如下。

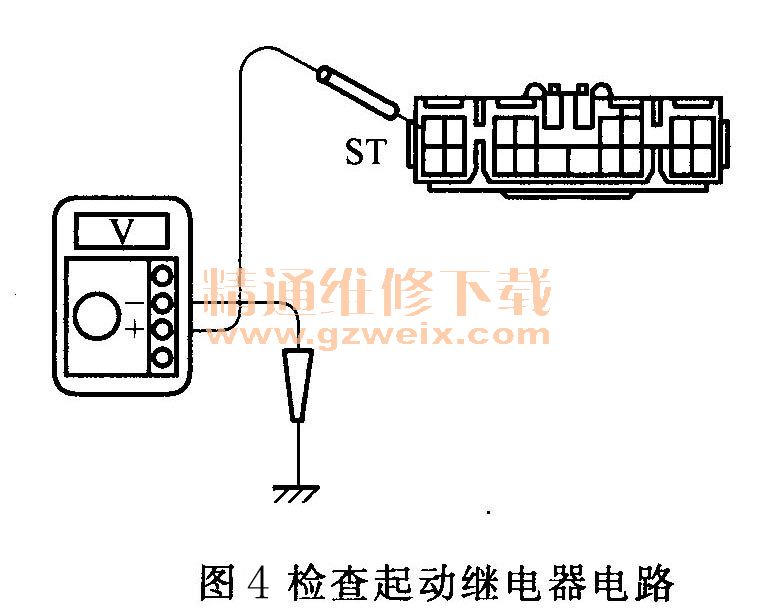

    拔下.中控门锁与防盗ECU插接器,将点火开关转至ST位置,测量ECU插接器B(线束侧)的1号端子ST与搭铁之间的电压(图4),应为蓄电池电压。如果电压不正常,检查起动继电器与ECU之间的连接线路;如果电压正常,但在防盗系统在发出报警时起动电路不能断开,则需检查或更换中控门锁与防盗ECU

    (3)汽车喇叭继电器电路故障检修
    如果按喇叭按钮时喇叭能发声,说明喇叭继电器及其电源电路均正常,在这种情况下,可按如下方法检查汽车喇叭继电器电路故障。

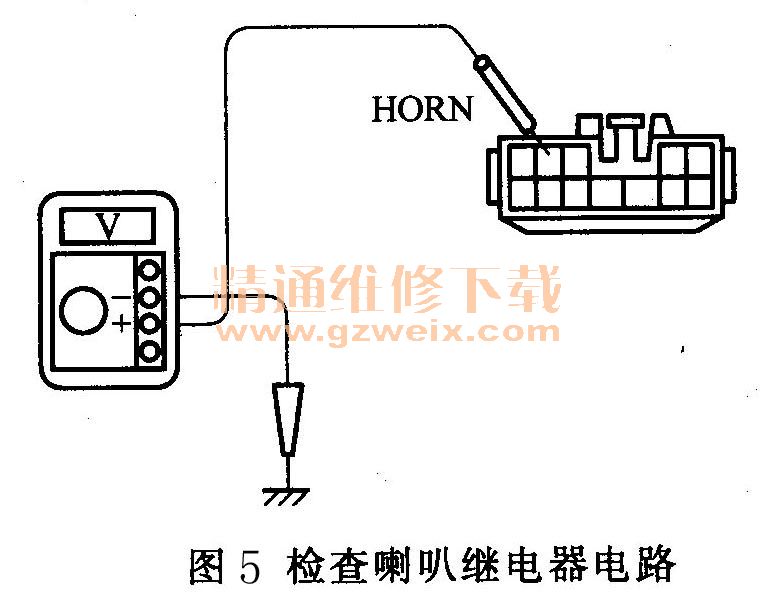

    拔下中控门锁与防盗ECU插接器,测量ECU插接器A(线束侧)2号端子HORN与搭铁之间的电压(图5),应为蓄电池电压。如果电压不正常,检查喇叭继电器与ECU之间的连接线路;如果电压正常,但在防盗系统发出报警时喇叭不发声,或在防盗系统未设定时喇叭鸣响,就需检查或更换中控门锁与防盗ECU

[1] [2]  下一页
