详解奔驰自动变速器结构特点及检修要点

来源：本站整理作者：佚名 2013-09-18 08:06:47

（2） 722.5型自动变速器的结构特点

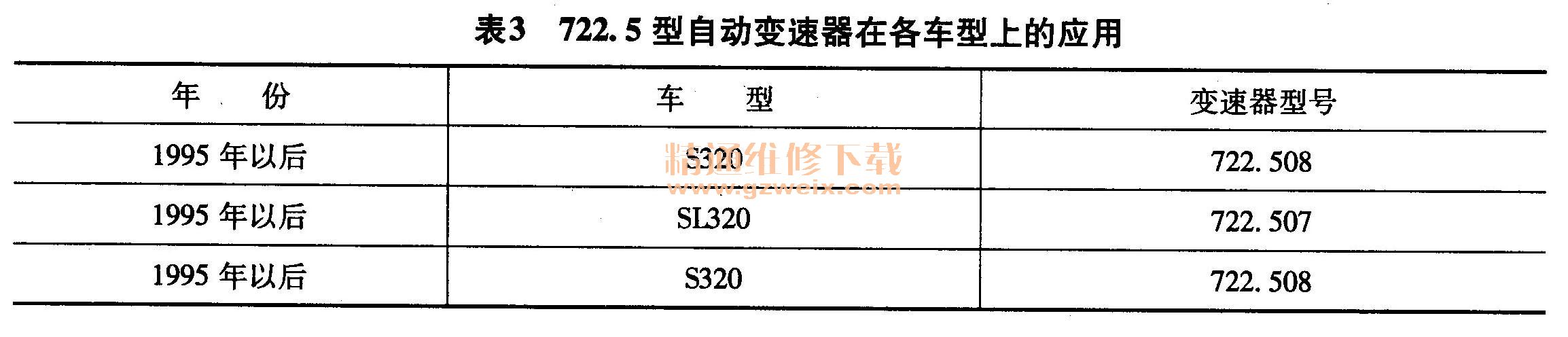

1）车型应用。722.5型（W4A030型）在722.3/4型的基础上进行了改进，两排行星齿轮组的后部增加了一排超速行星齿轮组和一组单向离合器，使其能够组合出5个前进档。722.5型自动变速器在各车型上的应用见表3。

2）机械结构。722.5型自动变速器的机械结构见图4。

722.5型自动变速器的超速档组件见图5。

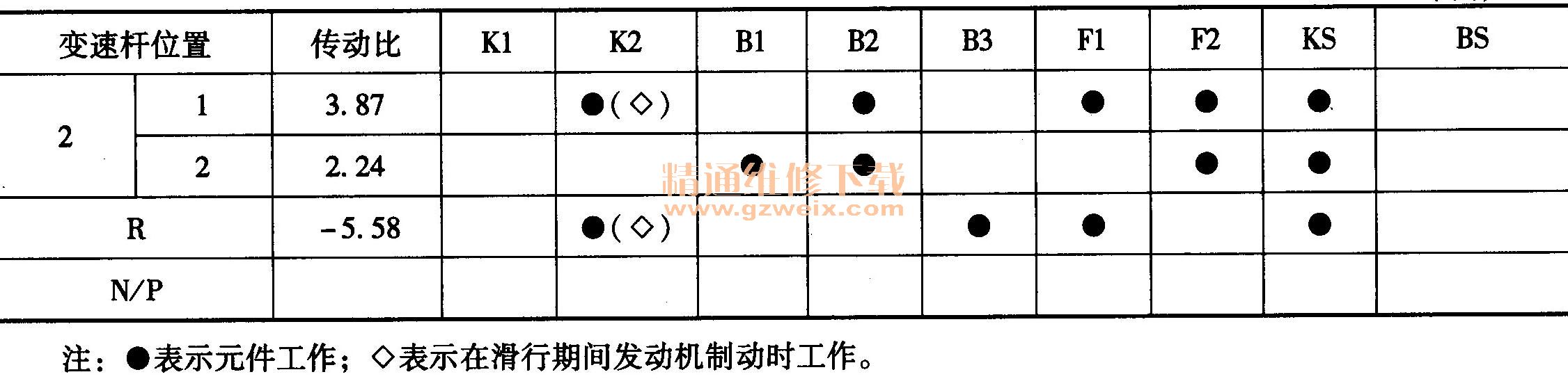

3）传动比及换档。722.5型自动变速器的换档执行元件工作表见表4。

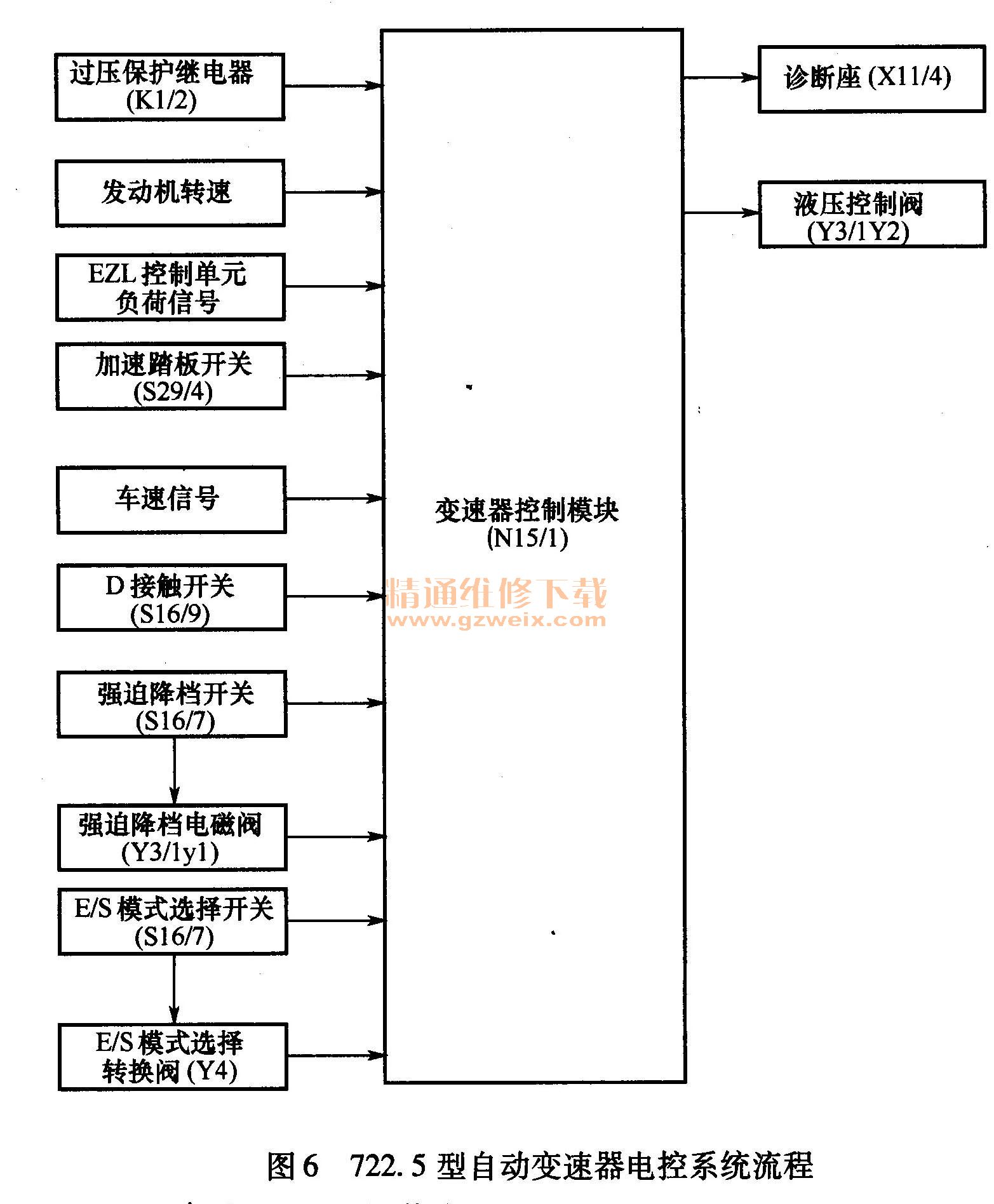

4）电控系统。虽然722.5型自动变速器不是通过换档电磁阀进行换档的，但某些功能的实现也需要借助电控系统。当变速杆在D位置时，只有当变速器控制单元收到相关信号后才允许变速器升到5档。强制降档功能通过强制降档电磁阀（Y3/1 y1 ）执行，系统压力调整及工作模式切换通过液压控制电磁阀实现。D位置接触开关（516/9）位于变速杆底座内部，与变速杆底座是一体的。722.5型自动变速器电控系统流程见图6。
