详解通用车系自动变速器结构特点及检修要点
来源:本站整理  作者:佚名  2013-09-30 07:16:54

    1.结构特点
    (1) 4T65E型自动变速器的结构特点

    上海别克的GL, GL8, GLX、新世纪等车型采用4T65 E型自动变速器,其型号的“4”表示有4个前进档,“T”表示横梁装配方式,“65”表示产品系列号,“E”表示电子控制系统。该变速器具有P(驻车)、R(倒档)、N(空档)、D(前进档及超速档)、3(驱动档)、2(手动2档)、1(手动低速档)等7个档位。PCM通过两个换档电磁阀控制换档点,通过一个压力控制阀(PC)调节自动变速器油(ATF)的油压。该变速器带有电子控制离合器系统(ECCC),该系统使泵轮和涡轮之间保持少量滑移,降低传动系统扭转的干扰。4T65E型自动变速器规格说明见表1。
4T65E型自动变速器规格说明

4T65 E型自动变速器换档电磁阀状态和齿轮传动比见表2。
4T65E型自动变速器换档电磁阀状态和齿轮传动比

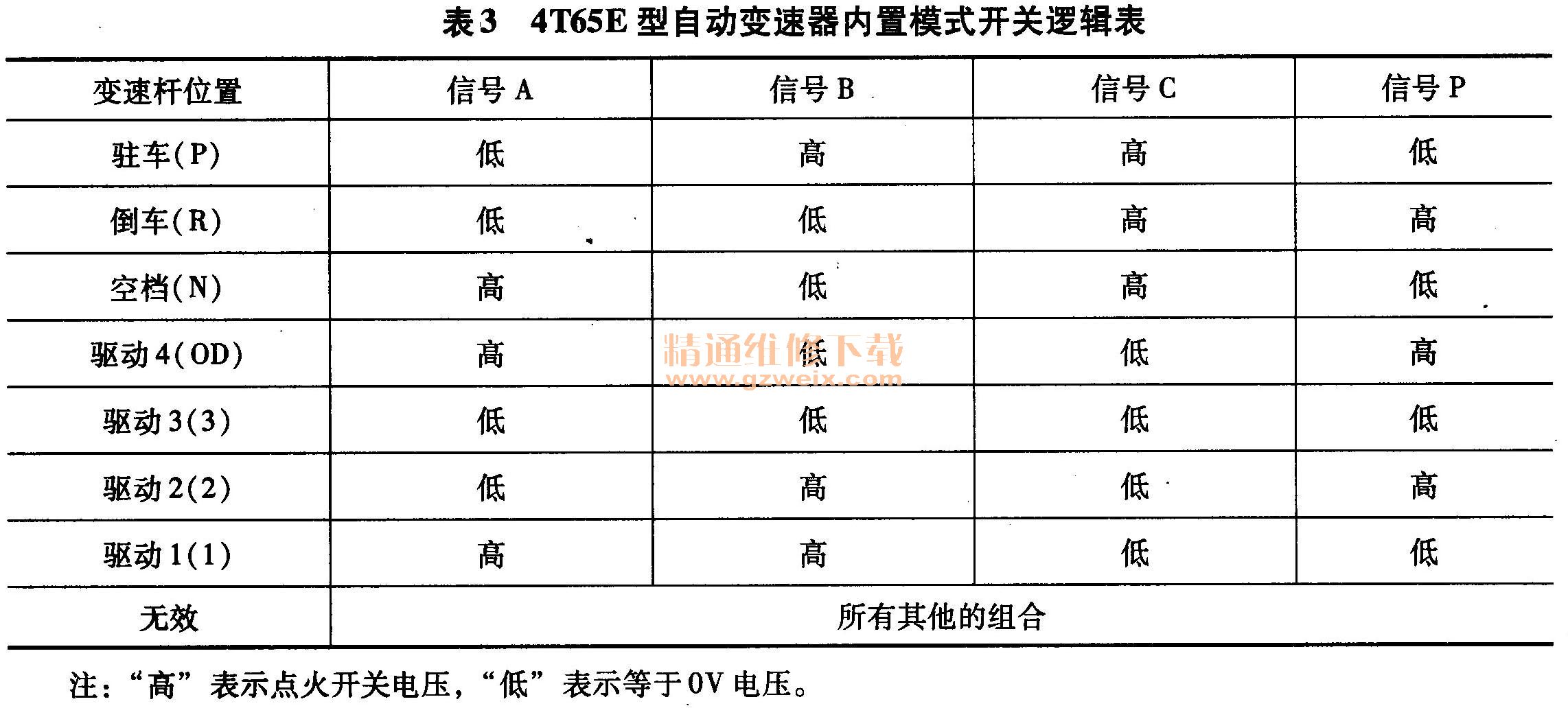

4T65 E型自动变速器内置模式开关逻辑表见表3。
4T65E型自动变速器内置模式开关逻辑表

4T65 E型自动变速器剖视图见图1。
4T65E型自动变速器剖视图

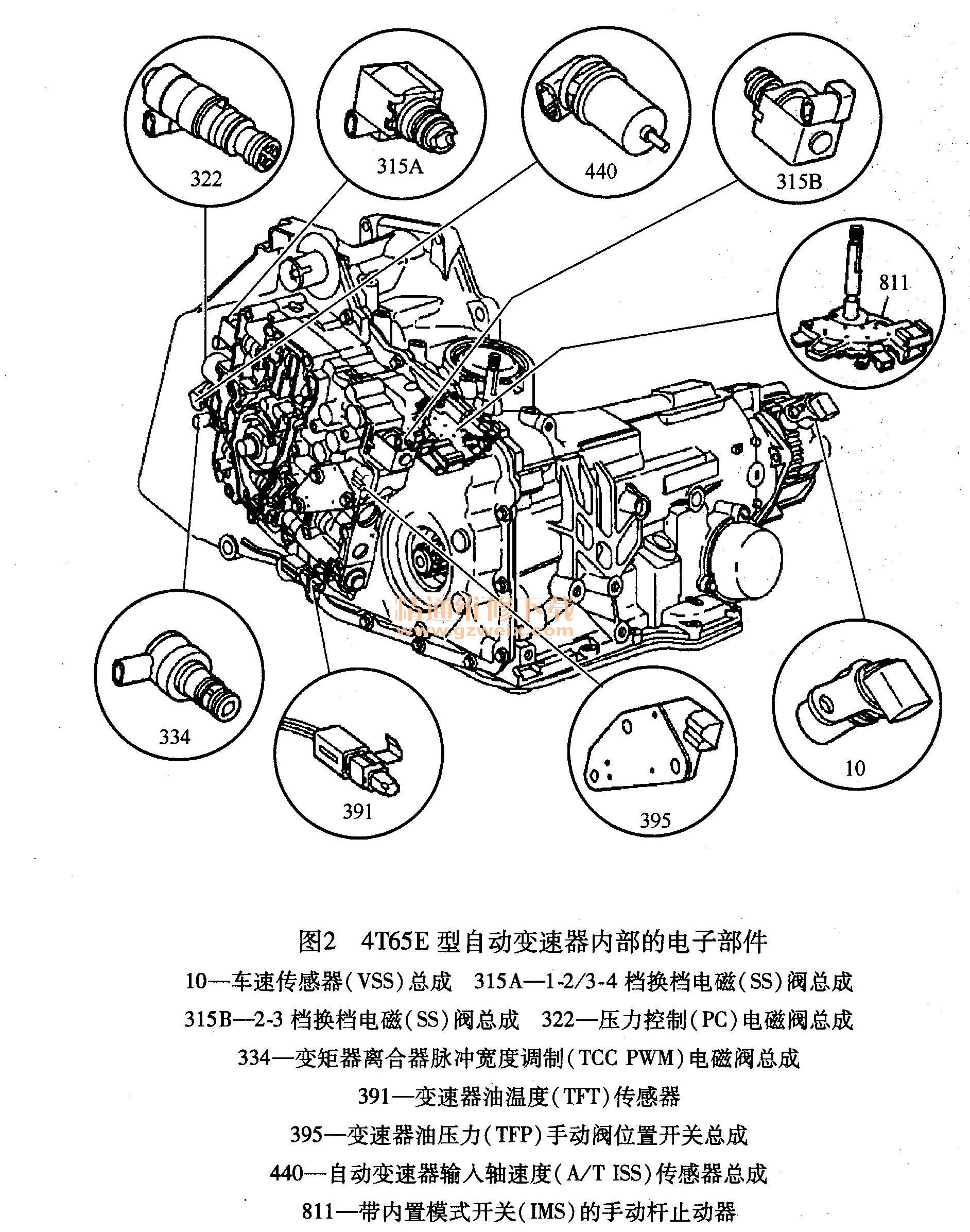

4T65 E型自动变速器内部的电子部件见图2。
4T65E型自动变速器内部的电子部件

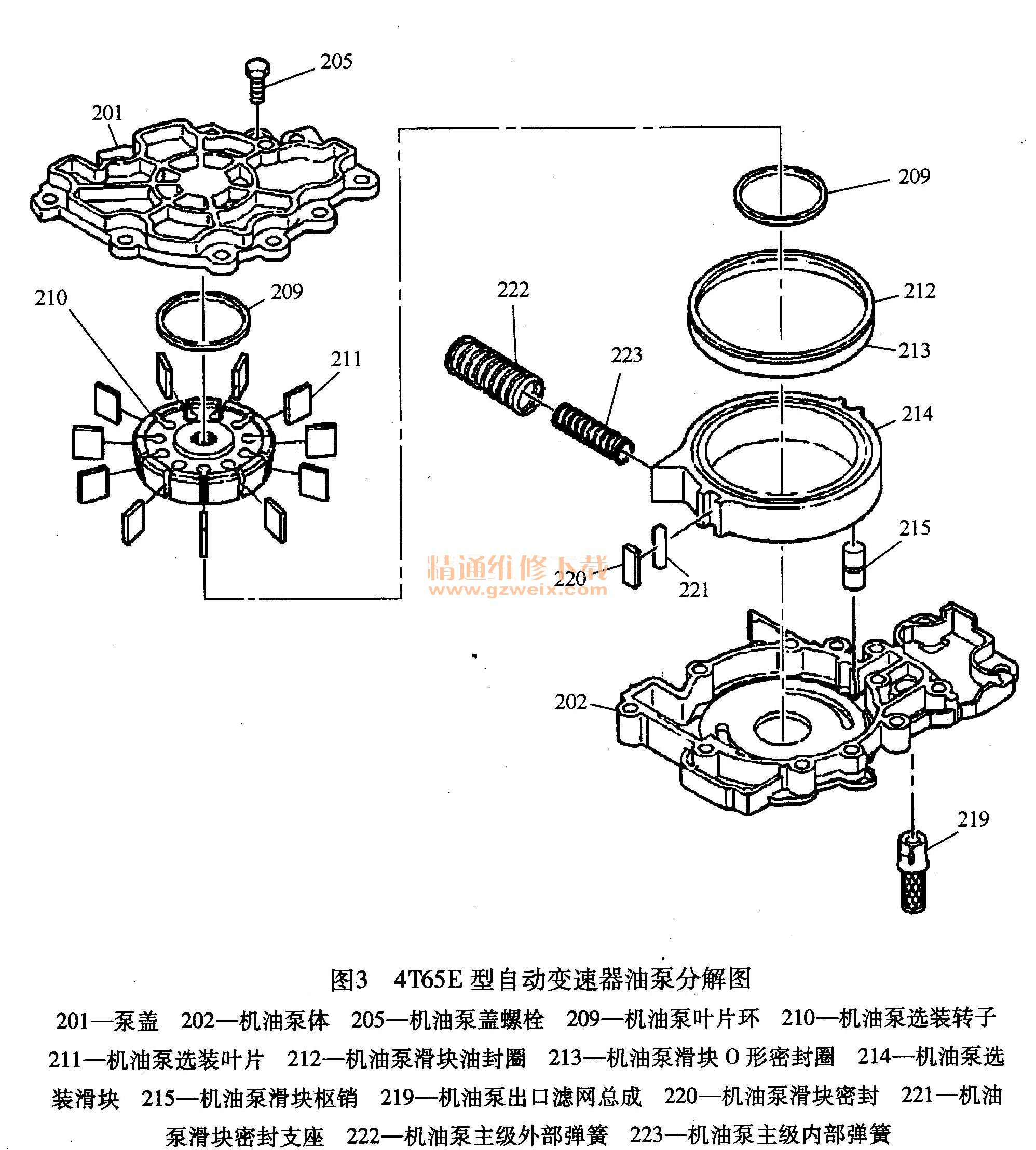

4T65 E型自动变速器油泵分解图见图3。
 4T65E型自动变速器油泵分解图
4T65 E型自动变速器液压阀体分解图1见图4。
4T65E型自动变速器液压阀体分解图1

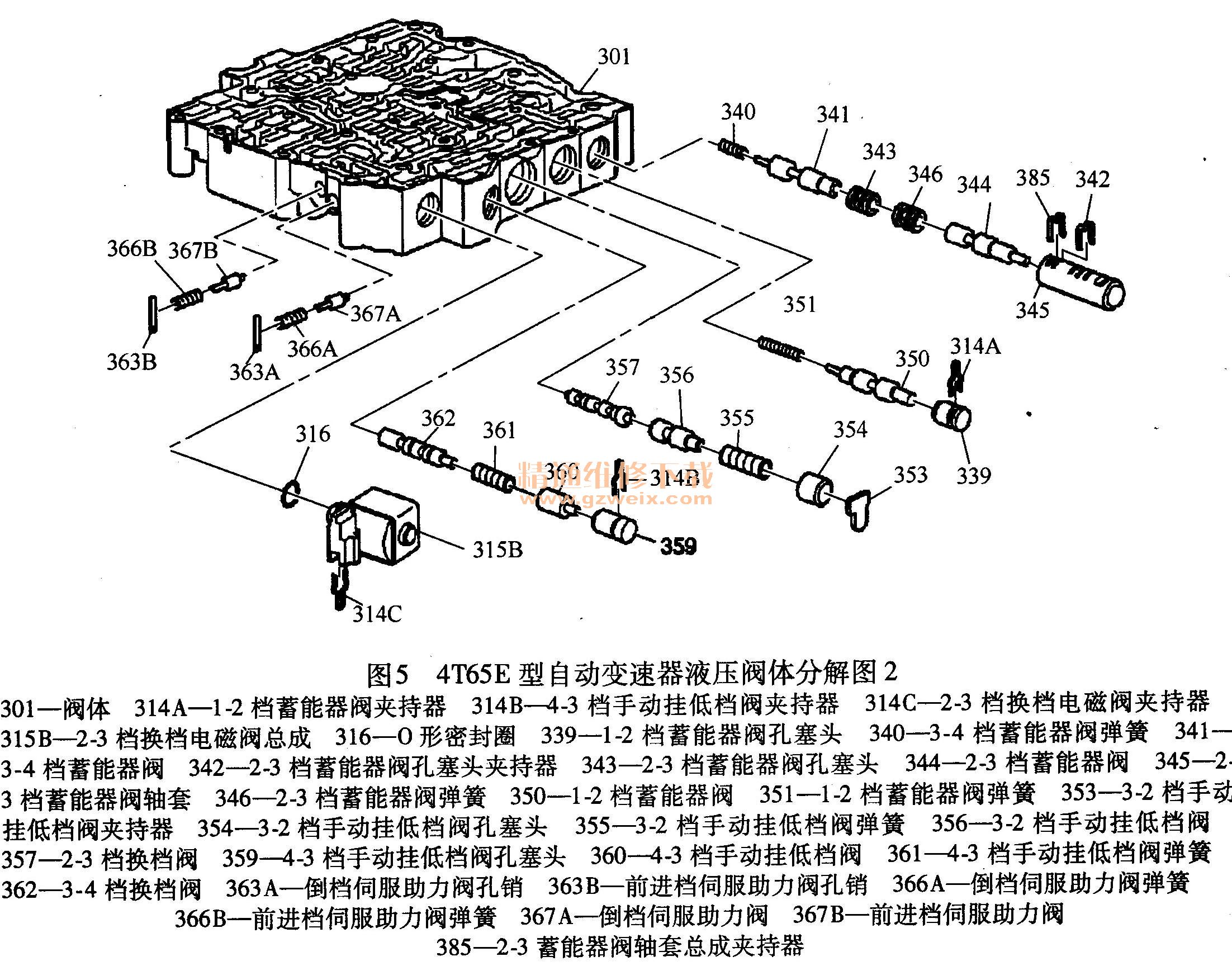

4T65 E型自动变速器液压阀体分解图2见图5。
 4T65E型自动变速器液压阀体分解图2

[1] [2] [3] [4]  下一页
