第三代索兰托柴油滤清器更换步骤：
1．将点火开关置于OFF位置，分离蓄电池负极端子。
2．拆卸蓄电池总成。
3．拆卸空气滤清器总成。
4．拆卸发动机ECU支架并分离ECU插接器。

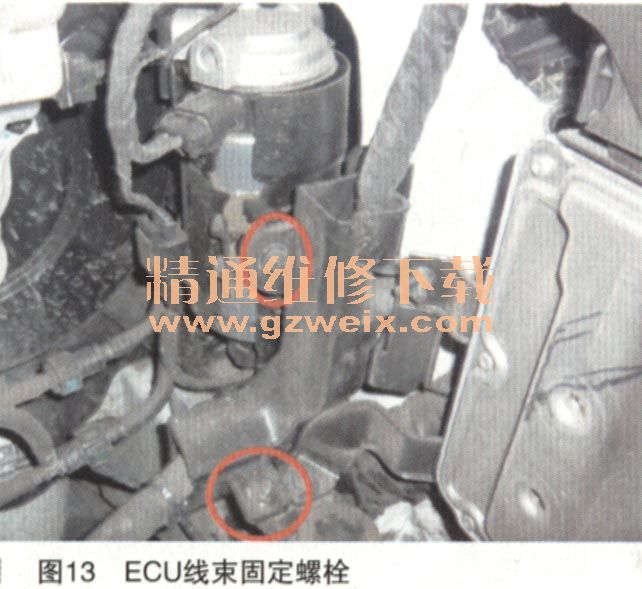

5．拆卸ECU线束固定螺栓，如图13所示。
6．分离供油管和回油管的连接器，如图14所示。

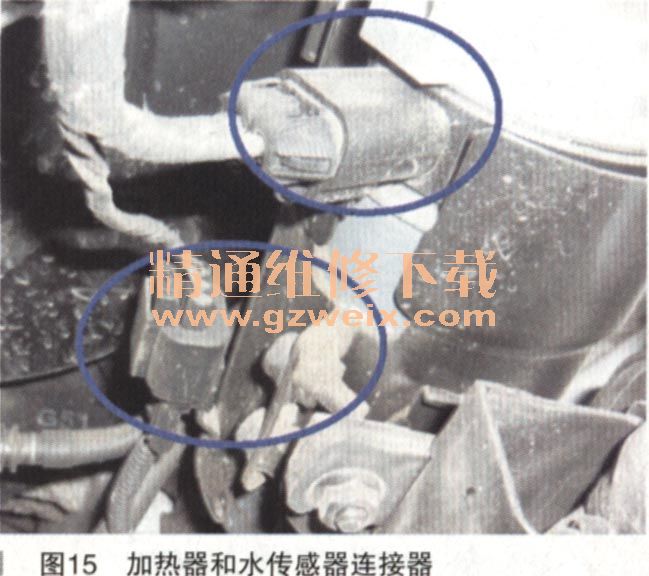

7．分离加热器和水传感器的连接器，如图15所示。

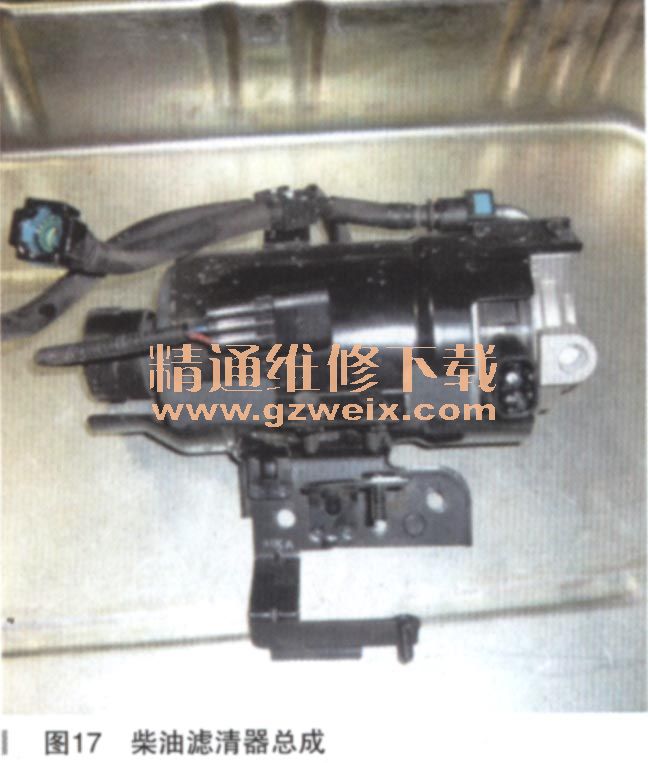

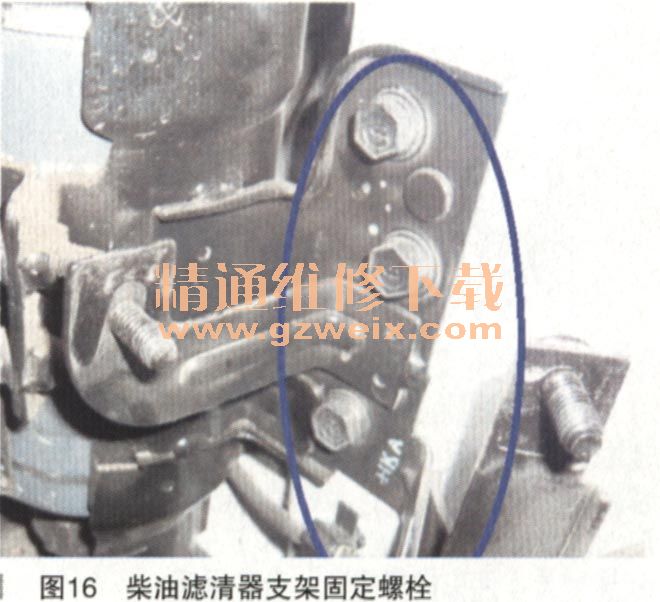

8．拆卸柴油滤清器的固定螺栓并取下柴油滤清器总成，如图16、图17所示。

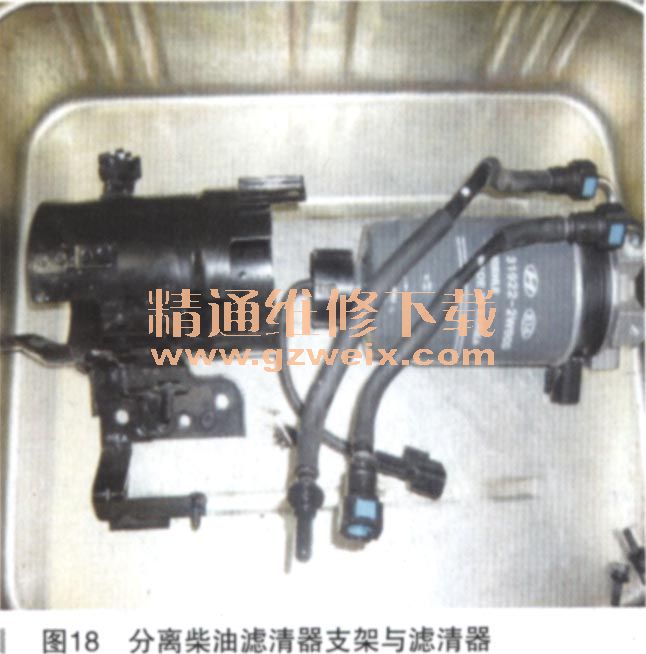

9．拆卸柴油滤清器支架与柴油滤清器座的固定螺栓，分离柴油滤清器支架与柴油滤清器座，如图18所示。

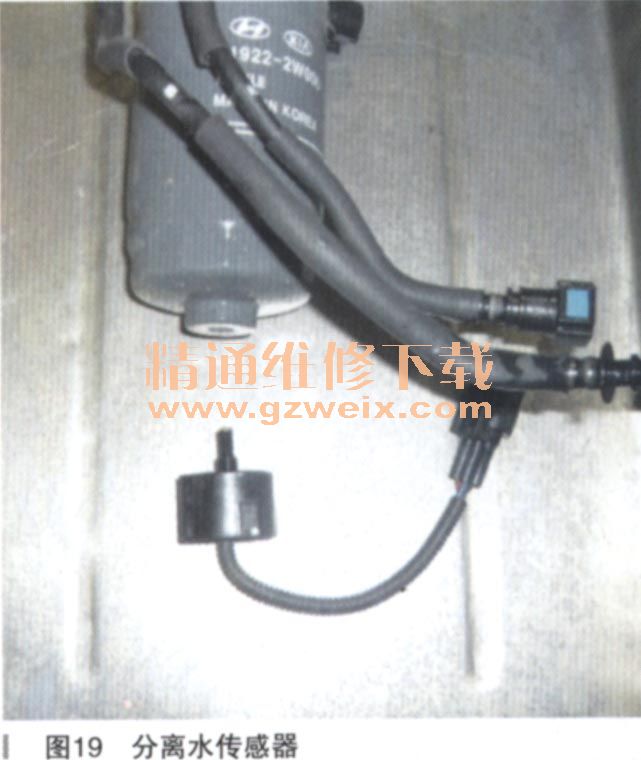

10．拆卸水传感器，如图19所示。
11．使用滤清器扳手拆卸柴油滤清器，如图20、图21所示。

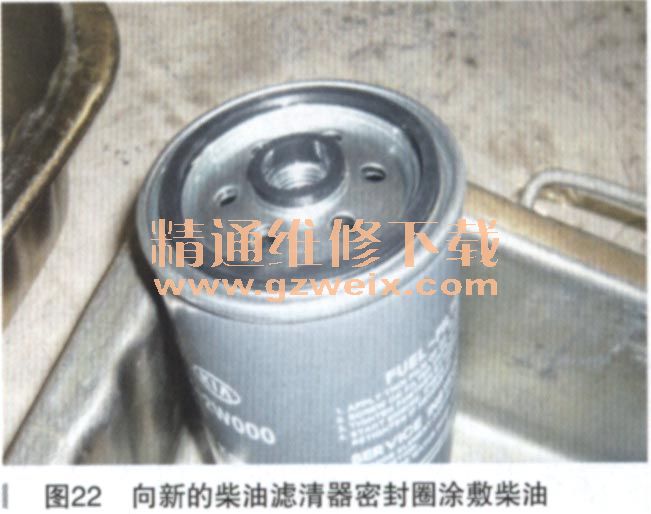

12．在新的柴油滤清器密封胶圈上涂敷柴油（如图22所示），然后使用滤清器扳手将柴油滤清器安装到滤清器座上，安装时要注意加热器插接器的位置与拆卸时的位置应保持一致。
13．按照与拆卸相反的顺序组装柴油滤清器总成并将其安装于车上。
14．安装ECU线束固定螺栓，安装发动机ECU，安装空气滤清器总成，安装蓄电池。
15．启动发动机，检查新更换的柴油滤清器以及燃油管是否有泄漏，如果正常则完成柴油滤清器的更换。
