一辆行驶里程约1.3万km，配置2.2L柴油发动机、智能钥匙及按钮启动系统的2012款起亚索兰托轿车。用户反映：该车按下启动／停止按钮不能够接通车身电源，发动机也不能启动。

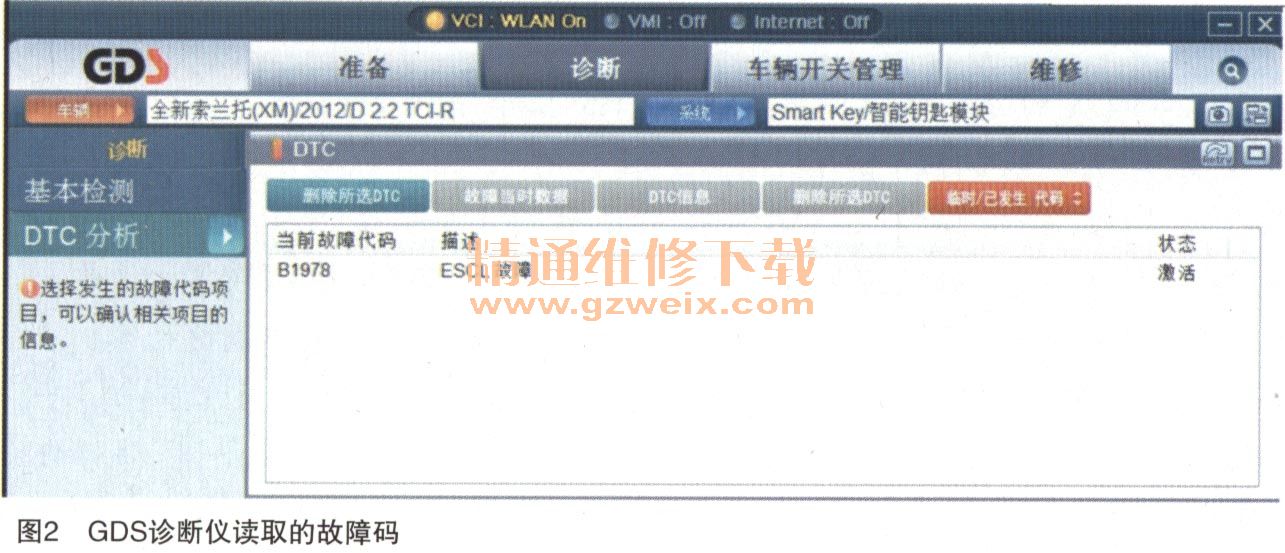

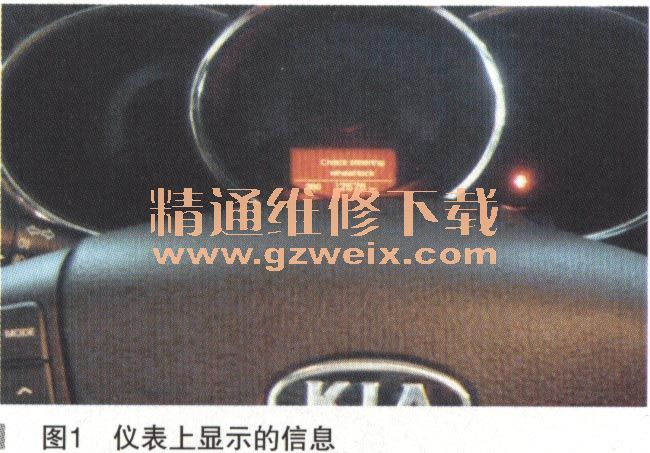

    故障诊断：该车由于发动机不能够启动，被用救援拖车送到我店进行检修。而在故障车辆拖到我店之前，维修人员已经通过与客户的电话沟通，确认了发动机无法启动的故障不是由于蓄电池电压不足或制动灯开关接触不良引起的。车辆到店以后，维修人员首先检查了智能钥匙的遥控闭锁与开锁的功能和智能钥匙在前门把手70cm的范围内按下门把手上按钮开关闭锁或开锁的功能，经过检查这两项功能均正常。这时维修人员又携带智能钥匙进入到车内按下启动／停止按钮转换电源模式，但是电源模式却一直处于OFF模式，不能够从OFF模式转换成ACC模式和ON模式，踩下制动踏板再次按下启动／停止按钮启动发动机，发动机也没有任何的启动迹象，而在执行上述操作当中仪表盘的中央显示器还显示了“Checksteering wheel lock”这样一句英文的提示（如图1所示），意为检查转向盘锁。然后维修人员使用起亚汽车的GDS诊断仪进入到车辆的智能钥匙系统进行自诊断，读取的故障码为B1978 ESCL故障（如图2所示）。ESCL在韩系车中的意思就是电子转向柱锁。


    配置智能钥匙及按钮启动的车辆与配置普通机械钥匙的车辆的最大区别就是电源模式的转换方式和转向盘的锁止方式。配置机械钥匙的车辆，驾驶员只要把与车辆匹配的机械钥匙插入到钥匙锁孔中，转动点火开关就可以将车辆的电源从OFF挡接通到ACC挡和ON挡以及启动挡启动发动机，当机械钥匙从钥匙锁孔中拔出时，点火锁会释放相应的联动机构锁止转向盘。而配置智能钥匙及按钮启动的车辆则是要通过PDM电源分配模块控制闭合ACC继电器、IGN1继电器、IGN2继电器和启动继电器去实现相应的电源模式转换，转向盘的锁止功能则是由ESCL电子转向柱锁的闭锁功能实现的转向盘锁止。而PDM模块在执行这些控制之前首先是要确认ESCL电子转向柱锁已经解锁成功，如果PDM模块不能够确认ESCL解锁成功，那么PDM模块就会禁止执行电源模式的转换与发动机的启动。

    PDM模块对于ESCL具体的解锁流程是：当驾驶员按下启动／停止按钮时，启动／停止按钮将启动请求信号分别发送到PDM电源分配模块和SMK智能钥匙模块。PDM模块接收到启动信号后向ESCL电子转向柱锁提供电源和搭铁，电子转向柱锁ESCL在获得电源和搭铁后被激活，然后通过串行通信线发送信号给SMK模块，告之ESCL目前处于待机开锁状态，SMK模块接收到ESCL的这一状态信息后，通过ESCL电子转向柱锁的启动信号线向电子转向柱锁ESCL发送ESCL启动信号，同时通过串行通信线再向ESCL电子转向柱锁发送电子转向柱锁开锁命令。ESCL电子转向柱锁收到SMK模块发送的启动信号和开锁命令后就会激活电子转向柱锁电机，使转向柱解锁。ESCL完成解锁后，就会再次通过串行通信线和ESCL开锁信号线分别向SMK模块和PDM模块发送开锁完成的信号，当PDM模块收到ESCL解锁成功信号后会再通过B-CAN通信线将这个信息传递到SMK模块，SMK模块比较PDM模块传送来的ESCL成功解锁的信息和SMK模块自身收到的ESCL完成解锁的信息是否一致，如果ESCL完成解锁的信自、一致，SMK模块就会最终确认ESCL解锁成功，然后就会关闭ESCL启动线路，并发送ESCL OFF命令到PDM模块，PDM模块收到该命令后就会关闭ESCL的电源和搭铁。此时ESCL电子转向柱锁就完成了整个的解锁过程。解锁完成之后SMK模块就会命令PDM模块启动发动机。PDM模块收到启动命令后就会闭合IGN1电源继电器、IGN2电源继电器和启动继电器，转换车辆的电源模式并启动发动机。

    由于ESCL的解锁过程是由SMK模块和PDM模块共同完成，如果智能钥匙本身有故障，导致SMK无法对钥匙的合法性进行认证，也会造成ESCL不解锁的情况。但是该车在进厂以后，维修人员首先是使用智能钥匙执行了遥控闭锁和开锁车门的操作以及使用门把手按钮被动闭锁和开锁车门的操作，这些功能都正常，那么基本上就可以证明这个智能钥匙是与该车匹配合法的钥匙，而且SMK模块对于钥匙认证的过程也是成功的。山于仪表上的提示信息和使用GDS诊断仪读取的故障码均把故障指向了ESCL电子转向柱锁（如图3所示），那么我们基本上也可以确定该车的故障原因就是来自于ESCL方面，为了更准确的确定故障点，我们又根据电路图对ESCL的线路进行了测量，线路方面并没有发现问题。根据车辆的VIN码订购ESCL电子转向柱锁总成（如图4所示），到货更换后，重新匹配智能钥匙后，车辆的电源模式可以正常的进行转换，发动机也可以顺利启动，故障排除（注：将新的ESCL直接安装到车上后，虽然车辆的电源模式也可以正常的转换，发动机也能够正常的启动，但是在锁车以后ESCL不会锁止转向盘。所以更换ESCL以后，必须要重新匹配智能钥匙，只有这样，ESCL才能够正常的工作）。
