剖析新款捷豹车信息娱乐系统技术
来源:汽车维修技师  作者:佚名  2014-01-23 08:55:33

    二、信息娱乐网络部件说明

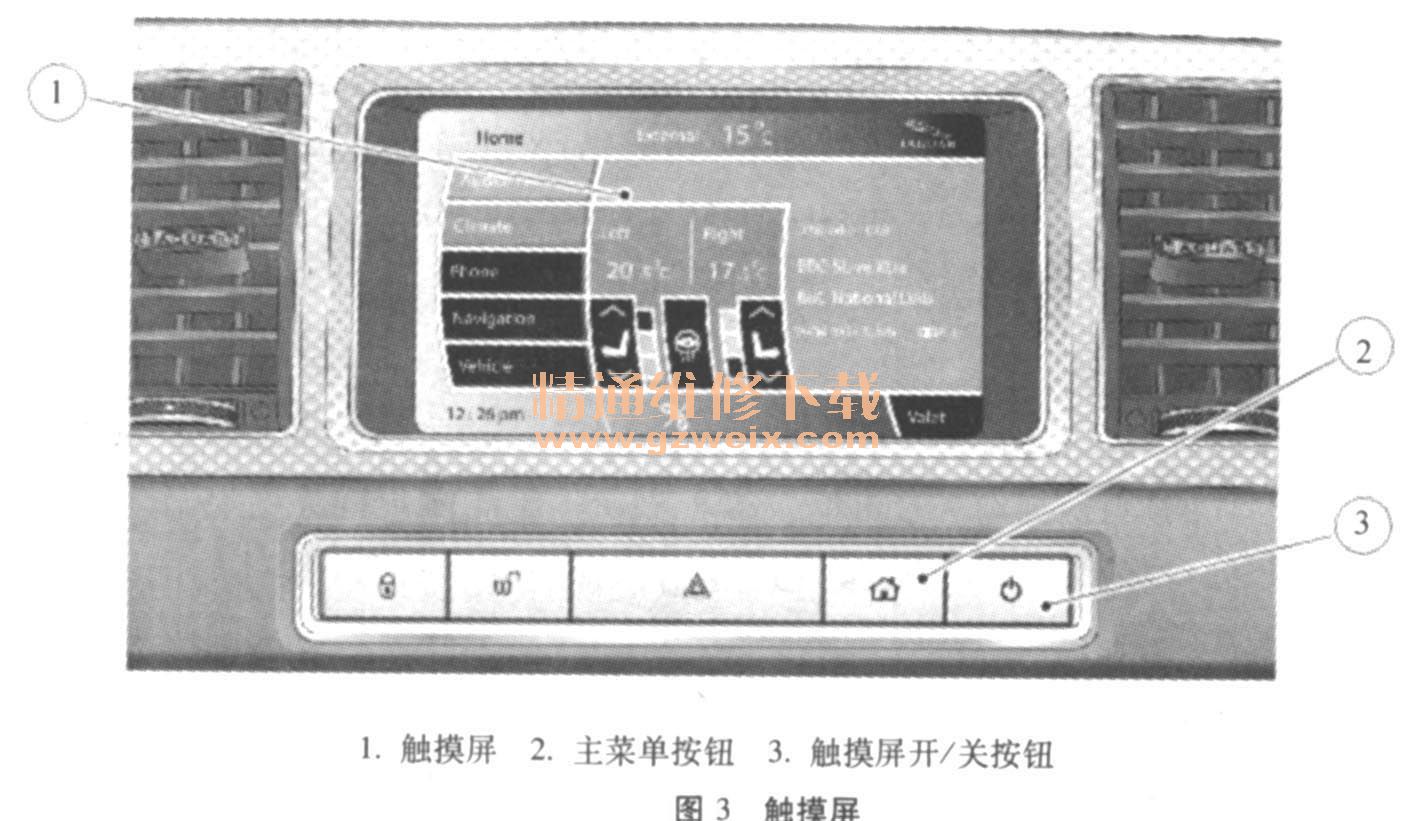

    触摸屏开/关按钮(如图3所示):触摸屏构成音响系统的基础。它通过MOST环与其他音响/信息娱乐系统进行通信,并从一个单点对音响系统和其他信息娱乐系统进行控制。触摸屏经MOST环与IAM进行通信,提供主要用户界面、显示音响系统控件。更换触摸屏时,无须执行任何配置程序。当有新技术可用或者因故障需要更新软件时,通过使用Jaguar认可的诊断设备校准触摸屏,可以下载软件更新。

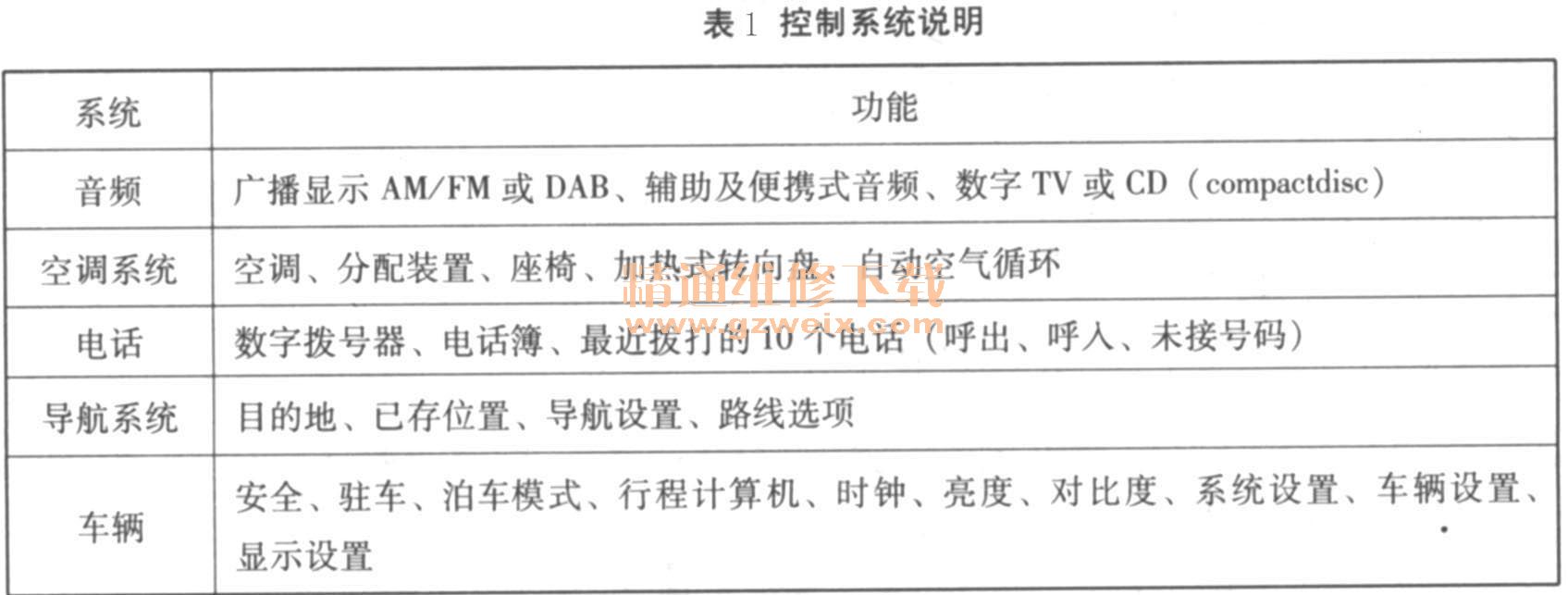

    通过触摸屏控件,用户可以控制系统,如表1所示。

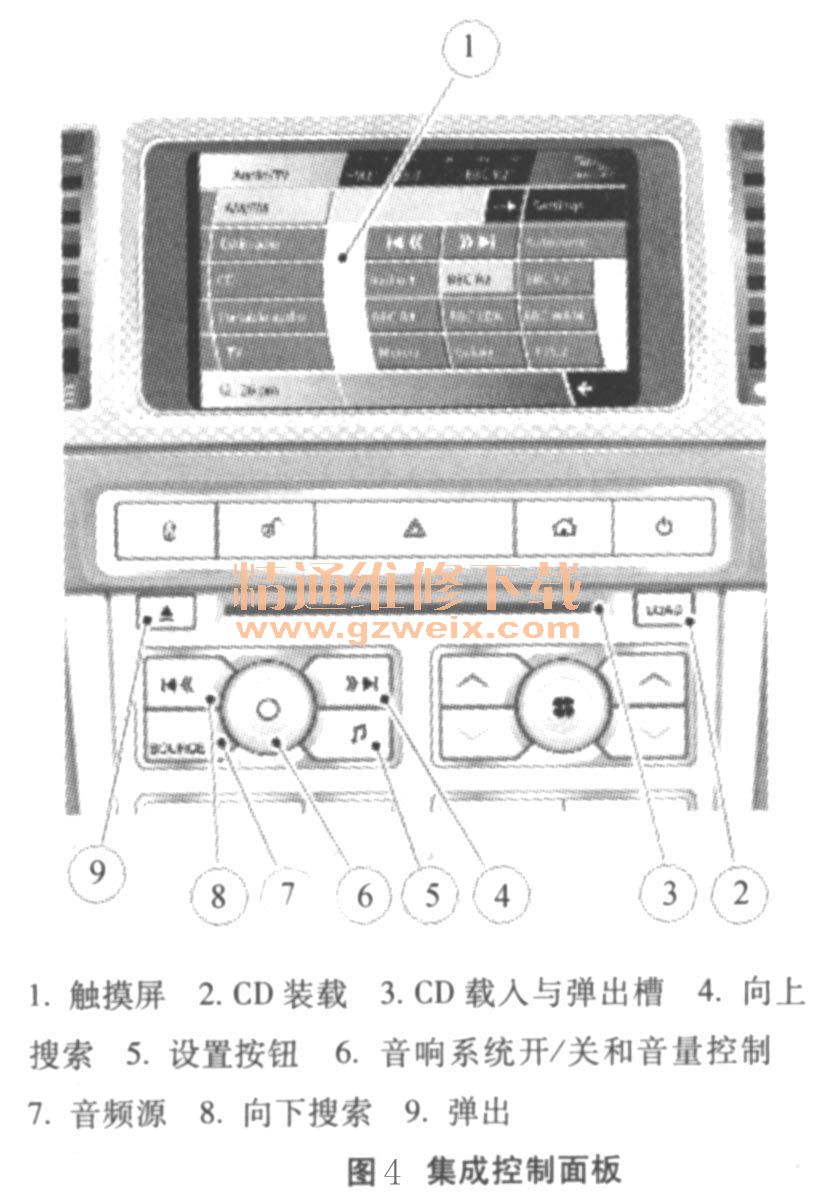

    ICP复制众多触摸屏音响用户控制特征。在音响、TV、电话、导航或语音激活模式下设置的音量,将保存在该系统中(如图4所示)。ICP通过中速CAN与ICM进行通信。ICM将转换ICP发出的控制/命令信号,然后将信息分配到MOST系统,以便信息进入音响系统及其他信息与娱乐系统。更换ICP时,无须执行任何配置程序。无任何选项用以通过Jaguar认可的诊断设备校准ICP。

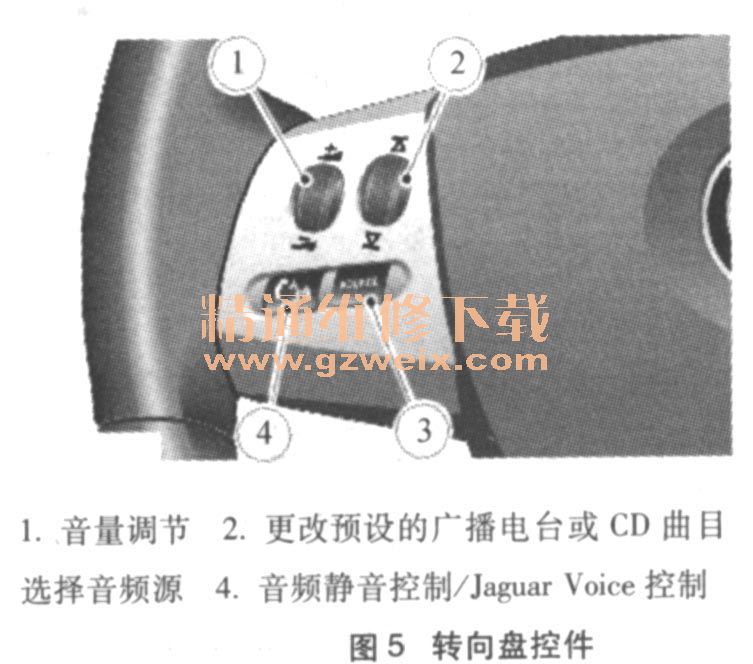

    另外,还可以通过转向盘左侧的转向盘所装开关,控制音响系统(如图5所示)。这4个开关分别用于调节音量、更改预设的广播电台或CD曲目、选择音频源和控制音频静音。静音控件也用于Jaguar Voice控制。

    转向盘音频控制开关以硬接线方式经时钟弹簧接至ICM。ICM将来自开关的模拟信号处理为数字信号。然后,数字信号从ICM传输至MOST系统,以控制所需的音频功能。AVC(自动音量控件)根据车辆速度控制音频音量。随着车辆速度增加,音量等级也将随之调整,以抵消额外的道路和车辆噪声。
    AVC共有下列3种设置:低一中一高。
    使用音频控件设置AVC级别。默认设置为中等。车速信号用于启用ICM,以计算所需的音量调整。通过CAN接收车辆速度信号。该信号是4个车轮转速传感器信号的平均值。如果收到的速度信号无效,AVC将不会改变输出音量。

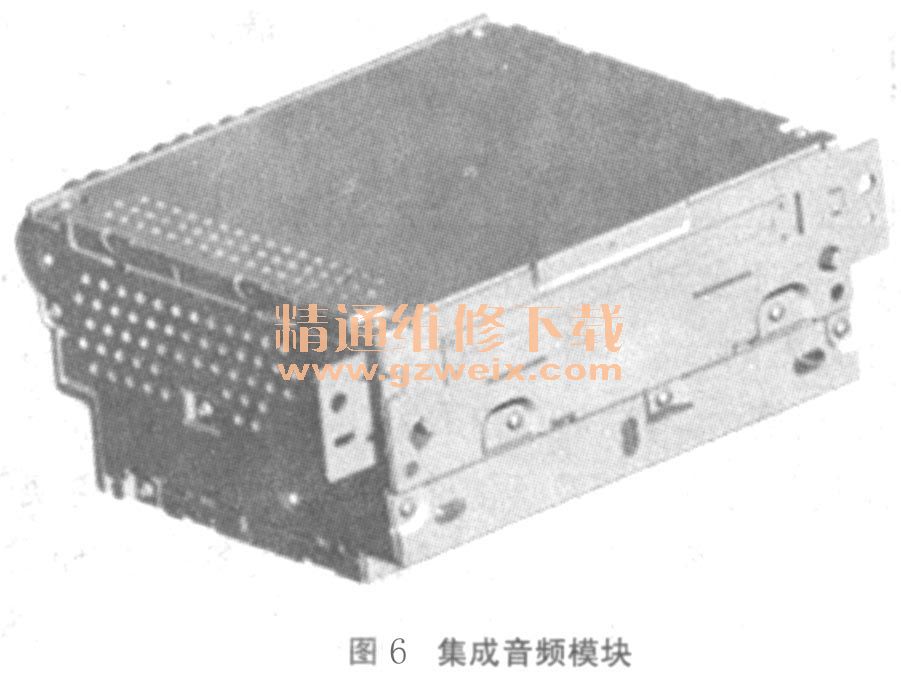

    IAM(如图6所示)位于ICP面板后部的中央控制台中,由广播调谐器和CD播放器构成。音响本体控制着哪一设备源接至扬声器。所有类型的调谐器都具有AM/FM接收功能。每个音频系统都具有自动存储功能,另外还具有按住功能,以将所选频道存储为预设频道。标准搜索工具可以搜索到9个当前可用的信号最强频道,通过搜索与手动调谐功能,可以按如上方式存储频道。

    Jaguar Sound System IAM所采用的内部放大器可直接驱动系统扬声器。与Jaguar Sound System不同的是,Jaguar 320 WPremium Sound System和Bowers & Wilkins 440 WSur-round Sound System具有外置放大器。来自IAM的音频输出信号经MOST系统传输至外置放大器,外置放大器将驱动系统扬声器。
    插槽装载式CD装置可能是单盘播放器也可能是六盘自动换片器,具体取决于音响系统规格。系统将自动检测介质源的CD格式(标准CD,MP3或WMA文件),并提供各种选项,在触摸屏上显示按唱片和曲目列出的文件夹,以供浏览,如同在PC上一样。两种类型的播放器均具有混合与重复功能,六盘片播放器还可显示光盘名称。
    IAM经MOST系统与其他音频系统进行通信。更换IAM时,必须使用Jaguar认可的诊断设备将IAM配置为新模块。当有新技术可用或者因故障需要更新软件时,通过使用Jaguar认可的诊断设备校准IAM,可以下载软件更新。
    加热式后窗左侧的分集式天线模块接收加热式后窗处4根天线发出的信号,其中一根天线为AM专用天线(如图7所示)。

    分集式调谐系统可确保将最强信号用于收音机系统,以确保最佳的FM接收能力。使用其他3根接收天线可以消除多路信号失真。通常,系统将选择噪声最小的天线发出的信号,而忽略其他天线发出的信号。
    分集式天线模块为加热式后窗处天线与音频系统模块/调谐器之间的连接装置。它会将天线信号提供给IAM中的AM/FM调谐器、DAB接收器以及VICS(车辆信息通信系统)或导航计算机中的TMC(交通信息广播频道)。
分集式天线模块共有以下3种,车辆所配分集式天线模块取决于车辆所在市场及信息娱乐设备的规格:AM/FM,一个同轴输出;AM/FM和VICS/TMC,两个同轴输出;AM/FM,VICS/TMC和DAB波段III ,3个同轴输出。分集式天线模块的电源由IAM提供。

    车辆或其他组件产生的电磁波可能会对广播与TV接收信号造成意外干扰。此干扰可能会中断、阻塞、降低或限制电路的有效性能。在城区,它经常会影响AM广播的接收,有时,也会影响FM广播与电视接收。
    RF滤波器可用作RF隔离器,位于加热式后窗的两侧,可以减小电磁干扰。左侧RF滤波器与加热式后窗电源相连,用以隔离RF信号造成的DC(直流电)干扰。右侧RF滤波器与TV天线模块(若已安装)结合使用。若车辆未配有TV系统,滤波器将直接接地。

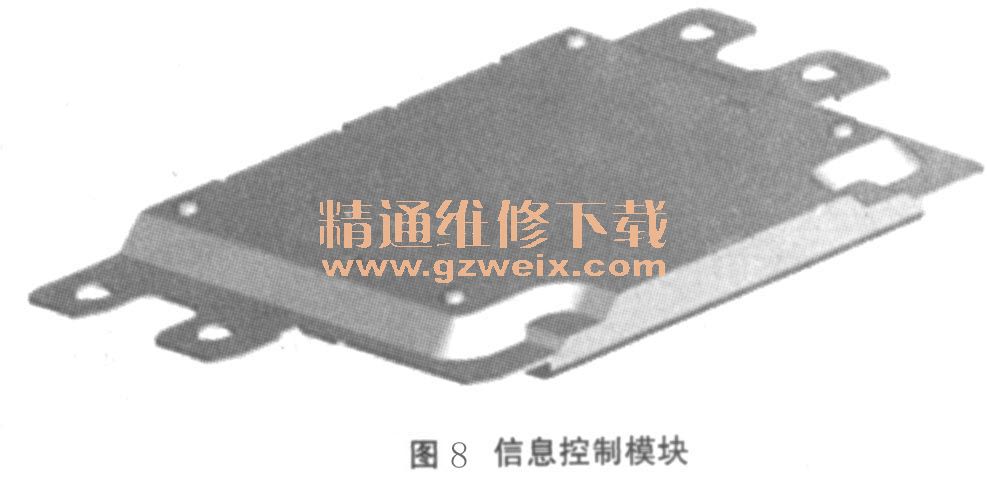

    ICM(如图8所示)位于中央控制台中IAM的下方。ICM可执行各种信息娱乐及某些空调功能。ICM是MOST系统的时序主控器;它将时钟信息提供给网络上的所有其他设备,使其他设备的运作与本时钟同步。

    ICM还控制、管理MSOT环路,分配频道、管理系统电源、发挥其他系统组件功能并进行协调。车辆解锁之后,系统将处于活动状态,中速CAN上的ICM将收到“唤醒”信号。ICM将“唤醒”MOST系统上的所有控制模块,以便立即为车辆用户操作做好准备。
    更换ICM时,必须使用Jaguar认可的诊断设备将IAM配置为新模块。当有新技术可用或者因故障需要更新软件时,通过使用Jaguar认可的诊断设备校准ICM,可以下载软件更新。

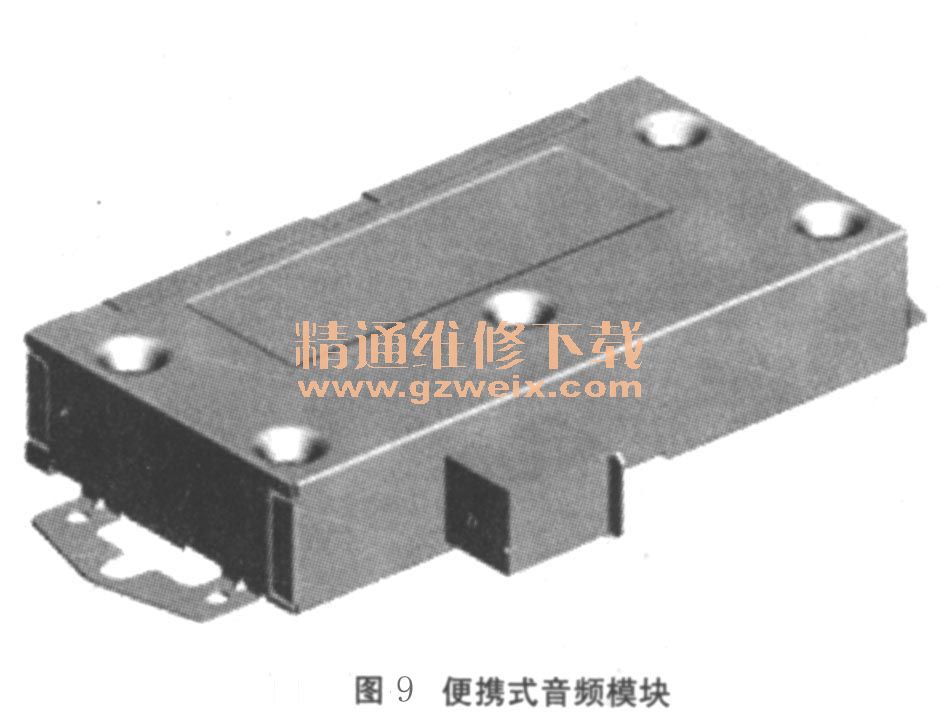

    便携式音频模块(如图9所示)位于左侧前座下方,通过该模块,用户可以经车辆音频系统连接、控制和回放各种便携式音频设备。

    更换便携式音频模块时,无须执行任何配置程序。当有新技术可用或者因故障需要更新软件时,通过使用Jaguar认可的诊断设备校准便携式音频模块,可以下载软件更新。
