捷豹XF胎压警告灯常亮
来源:本站整理  作者:佚名  2013-05-13 15:22:32

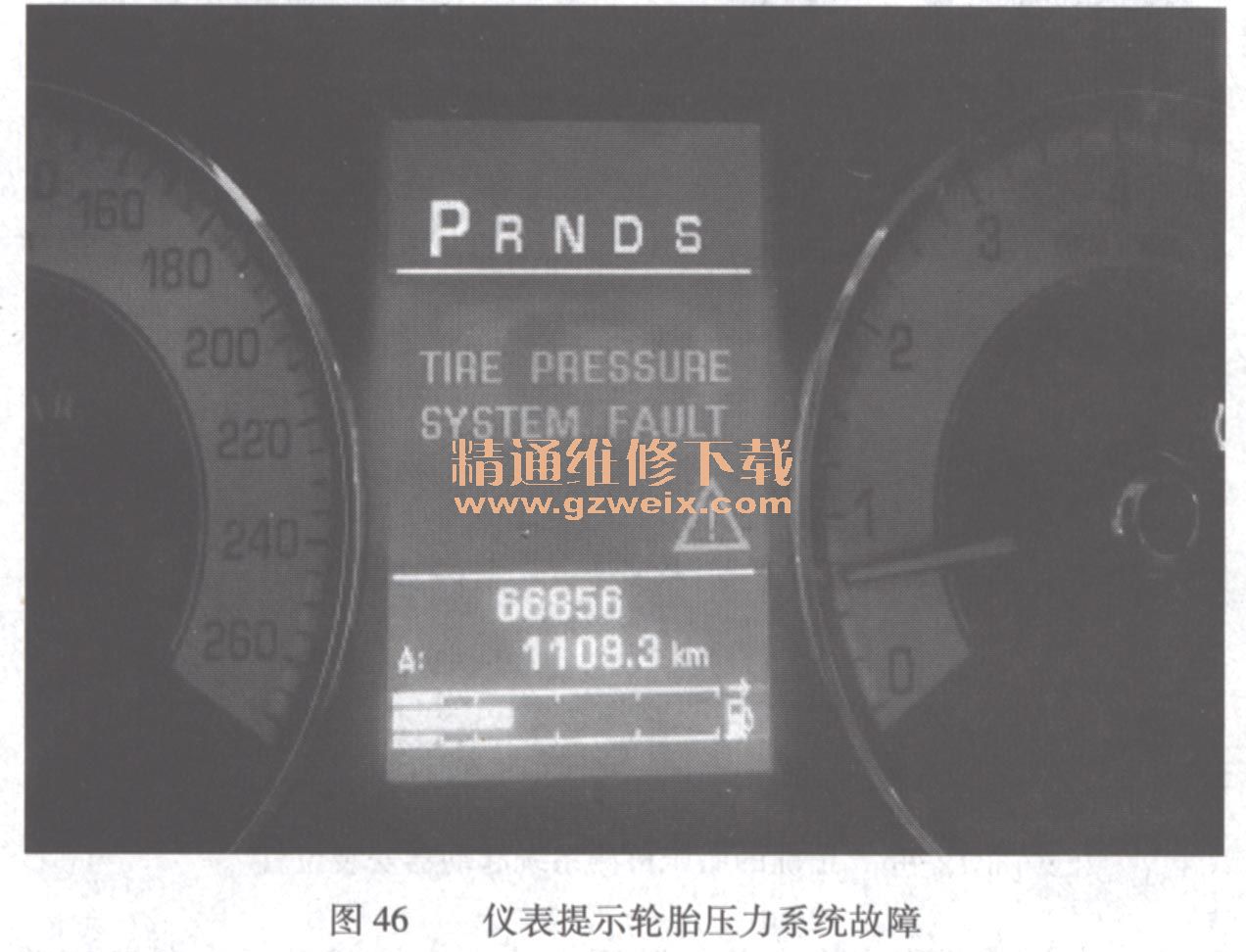

   一辆行驶里程仅有500km的新款捷豹XF轿车。该车胎压警告灯常亮,组合仪表提示“TIRE PRESSURESYSTEM FAULT(轮胎压力系统故障)”,如图46所示。

    故障诊断:
    1)从外观检查所有胎压传感器没有任何损坏的迹象,测量所有轮胎的压力都不亏气。
    2)用SDD诊断仪调取车辆的故障码为C1A58 -93,用SDD读取胎压数据块2的数据流,胎压数据块2有压力显示,而且胎压数据块2显示的压力会随着右前轮胎的排气和充气正确变化,右前轮胎胎压数据流如图47所示。

    3)初步分析右前轮的胎压传感器没有问题,根据故障码的提示可能为右前轮胎压力检测起动器的问题。
4)拆开右前轮内衬发现右前轮胎压力检测系统起动器安装位置不正确,正确位置如图48所示。

    5)按照TOPIX车间手册程序将右前轮胎压力检测系统起动器安装到正确位置,路试,车辆故障排除。
    由于右前轮胎压力检测起动器安装位置不正确,而导致右前轮胎压传感器不能被LF(低频)信号激活,故而胎压灯报警,此故障一般是人为安装错误引起的。
