一辆行驶里程约2.2万km，配置3. 0L发动机的2011款路虎发现4。车主反映：该车开空调时发现空调吹脚及后空调不出风。
    故障诊断：经试车确认发现空调吹脚及后空调不出风，后空调鼓风机也不转。首先连接SDD诊断无故障码记录。检查空调鼓风机CJB的21号保险丝无熔断，相关线路插头安装到位。查阅线路图测量C0023-1无供电，判断为后空调鼓风机继电器未吸合，继电器受后空调温度面板控制，拆卸后空调温度面板将C0695-10针脚直接搭铁让鼓风机继电器吸合发现鼓风机还是不转，测量C0023-1有12V供电，风机电阻C2282-4有12V供电，测量风机电阻搭铁良好，故怀疑风机电阻故障！更换风机电阻后试车鼓风机还是不转！仔细分析电路图后，发现后鼓风机，风机电阻，都是由后温度面板控制，而后温度面板由空调模块通过UN线控制，一测量后空调温度面板C0695 -1有12V供电，C0695-3搭铁良好C0695-10有12V供电，怀疑温度面板故障，对换一个温度面板试车故障依旧。再次测量后温度控制面板C0695-2无电压输出并对地有短路现象，LIN线是靠电压传输的不应该有搭铁现象，应该重点检查C347-11到C0695-2这段线束（如图1所示）。

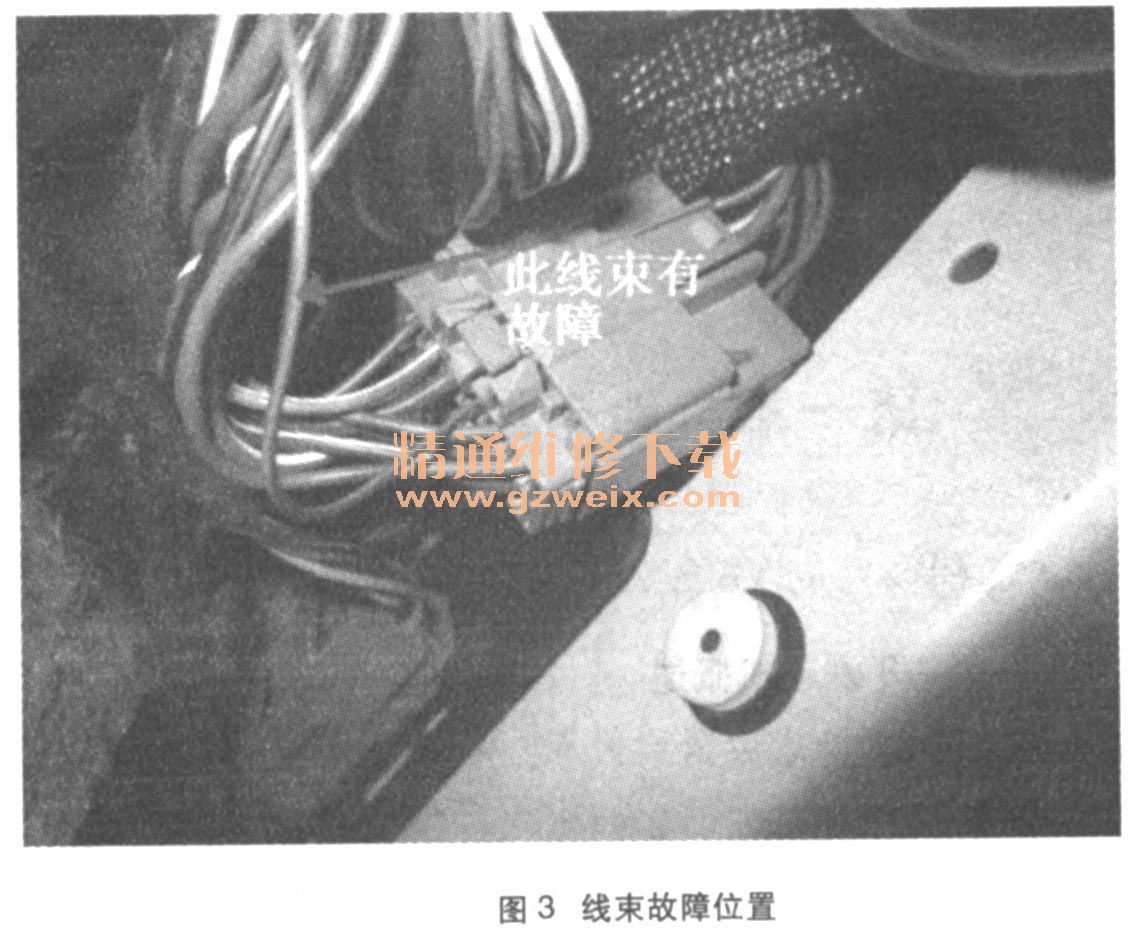

    断开LIN线中C0797 - 2插头并测量C0797-2依然搭铁，断开空调模块C347-11插头测量C347-11还是搭铁，故判断问题应该在SJ4接点。顺着线路一路检查下去发现该线要从主驾穿过仪表台不知到哪里，偶然检查副驾A柱发现一个插头中有根线与LIN线颜色相同经过测量确认为同一根线，断开该插头，钥匙开到2挡后空调鼓风机正常工作，但是车子无法着车！挑出该针脚装好插头；车辆正常启动，空调系统恢复正常！故障看似排除了，检查该车所有功能发现副驾座椅加热功能不起作用，查阅座椅线路图发现SJ4正好与座椅加热有关，拆开副驾座椅前方盖板进一步检查发现LIN线破皮并与座椅有搭铁现象（如图2、图3所示）。



    故障排除：修复线束后故障消失。
    故障总结：这是一个很典型的电气系统故障处理，笔者在检修中思路很清晰，电路图使用准确。从后空调风机不运转，到最终的故障点副驾座椅LIN线破损，中间看似没有联系，但是又彼此关联。
