帕萨特领驭轿车空调系统原理及故障检修
来源:本站整理  作者:佚名  2014-04-08 07:28:45

    四、帕萨特领驭系列轿车全自动空调系统基本组成与功能
    全自动空调系统在系统处于自动(AUTO)工作状态下,完全不用人工调控,就可以保持室内温度在舒适的范围内并维持在一定值。
    (一)全自动空调系统的基本组成
    上海大众帕萨特领驭系列轿车全自动空调系统主要由自动空调控制单元J255、自动空调操作与显示单元E87、空调压缩机(电磁离合器N25)、冷凝器、蒸发器、膨胀阀、储液干燥器等有关管路及冷暖气流不同方向的通路与各种风门阀板、控制电路等组成。
    (二)全自动空调系统的操作功能
    上海大众帕萨特领驭系列轿车全自动空调系统基本操作功能,是由操作面板与显示单元E87来实现的,操作面板的外形如图19所示。图中各数字含义如表3所列,供参考。

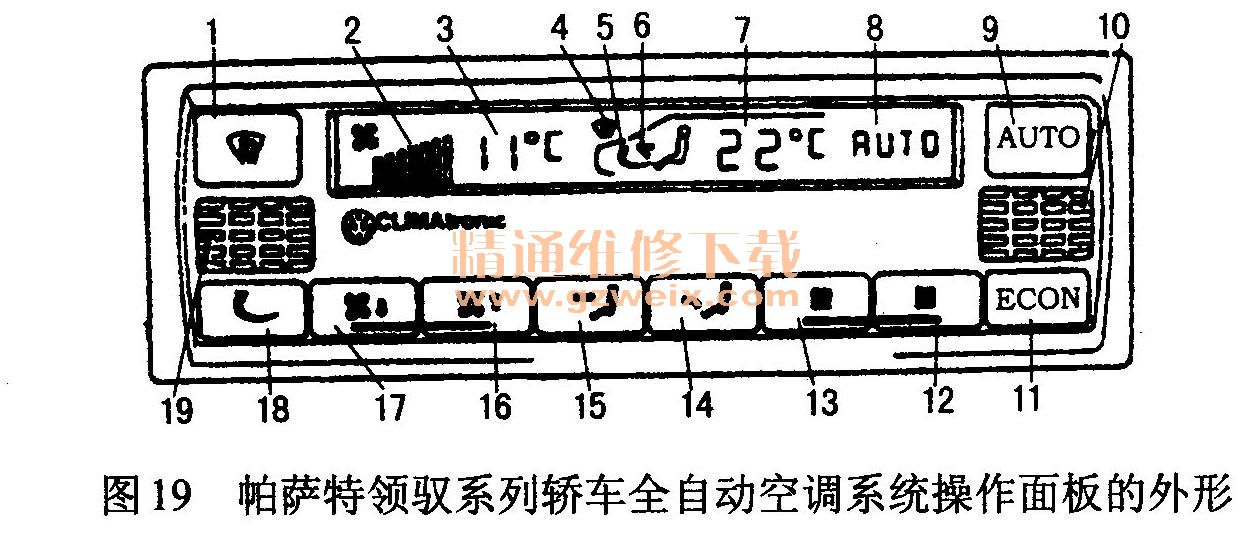

帕萨特领驭系列轿车全自动空调系统操作面板的外形

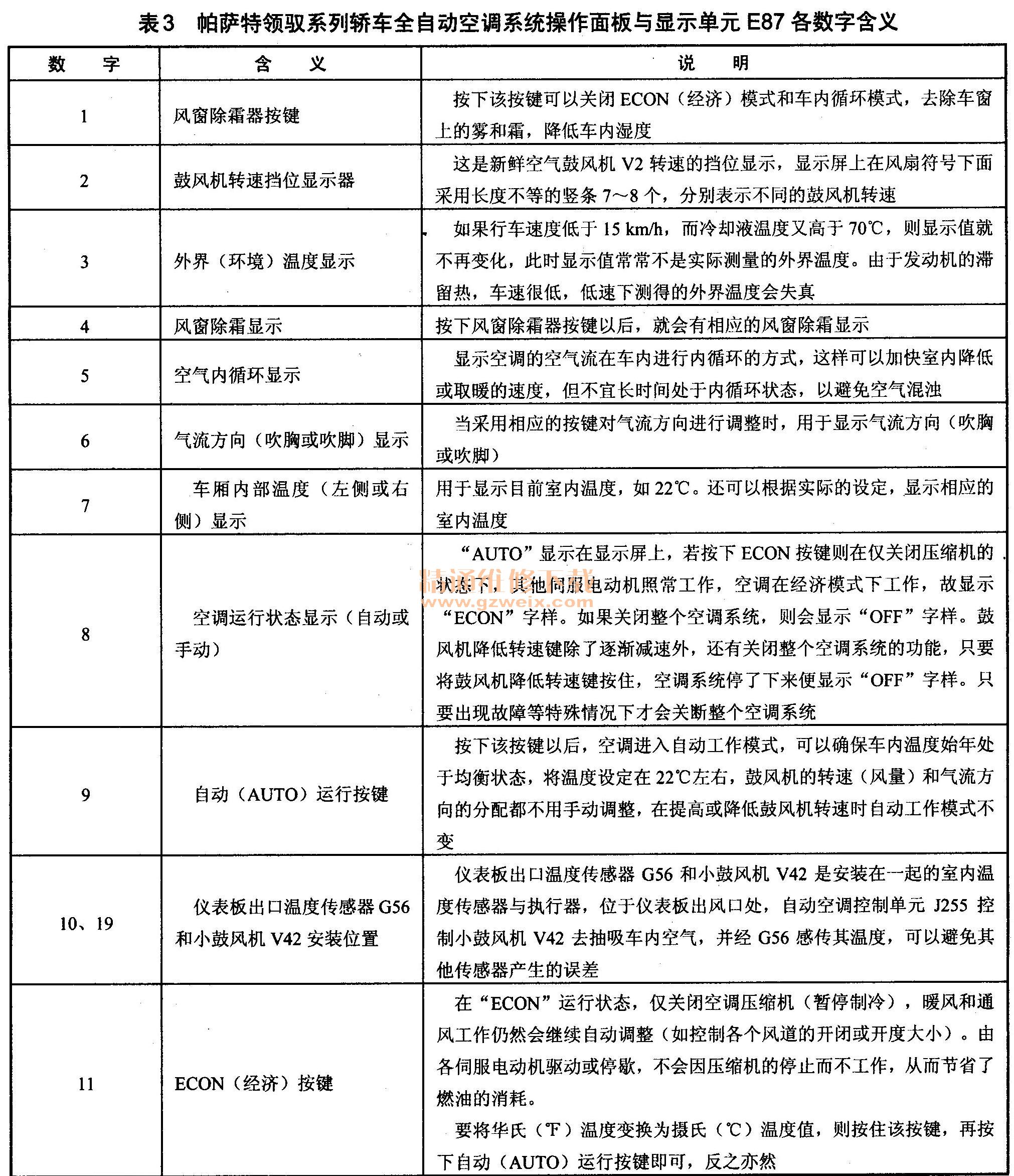

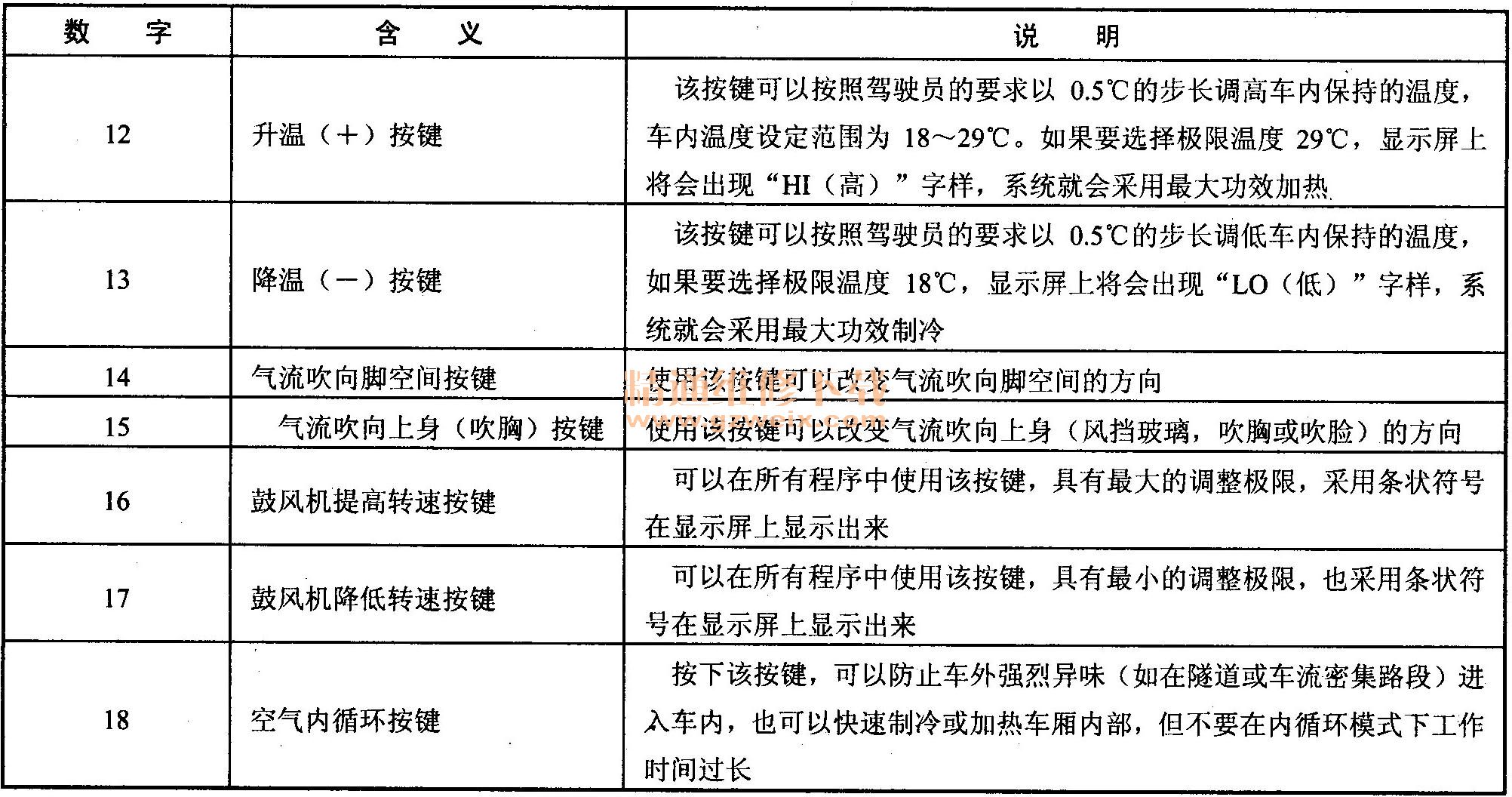

帕萨特领驭系列轿车全自动空调系统操作面板与显示单元E87各数字含义

    1.显示屏显示的信息
    全自动空调系统显示单元E87与自动空调控制单元J255----起安装在操作面板上。在控制面板的正面上方有一狭长的液晶显示屏,用于适时地显示鼓风机转速、运行模式、室内温度、送风方向、环境温度等信息。
    2.恢复原厂标准状态的方法
    为了适应不同地区气候条件和个人习惯的需要,可以在一定范围内,采用全自动空调系统操作面板上的开关按键,在点火开关接通的状态下改变原厂设定,按照新的参数运行。新参数显示在显示屏上并存储在系统中,要想恢复原厂标准状态,则必须在开启“车内循环功能”20 min后删除变动值。
    五、帕萨特领驭系列轿车全自动空调系统数据总线与故障诊断插座
    上海大众帕萨特领驭系列轿车全自动空调系统采用了数据总线连接方式,从而使连接线路大大减少。故障诊断插座可以采用诊断仪来读取相应的信息。
    (一)全自动空调系统数据总线
    上海大众帕萨特领驭系列轿车全自动空调系统数据总线中的CANH引线从自动空调控制单元J255的T20/②脚引出,经数据线与组合仪表控制单元J285的T32b/⑧脚;CANL引线从自动空调控制单元J255的T20/③脚引出,经数据线与组合仪表控制单元J285的T32b/⑨脚。组合仪表控制单元J285的T32b/⑧脚与T32b/ 9)脚的内部连接着J533网关,用于实现车载网络信息资源的共享,减少了信号线的数量,调控的精度也得到了提高。

    (二)全自动空调系统故障诊断插座
    上海大众帕萨特领驭系列轿车全自动空调系统的故障诊断插座T16连接在自动空调控制单元J255的T12/①脚上。这是一条数据线,自动空调控制单元J255内部存储的故障代码及各部分元器件工作参数均经该数据线传输到故障诊断插座T16的⑦脚上,该引脚还连接有许多其他控制单元的诊断数据线----K线。故障诊断插座T16的16脚与30号线相连接,属于常通电源。
