帕萨特领驭轿车空调系统原理及故障检修
来源:本站整理  作者:佚名  2014-04-08 07:28:45


    六、帕萨特领驭系列轿车全自动空调系统故障的检修
    上海大众帕萨特领驭系列轿车全自动空调系统设置了数据K线与T16诊断插座相连接,故在检修故障时,可以通过故障阅读器VA.G1551或车辆系统测试仪VA.G1552或汽车诊断测试和信息系统VA.S5051来读取或清除故障代码。同时,利用上述检测仪表还可以对自动空调控制单元的版本号进行查询和编码、进行执行机构诊断和读取测量数据块等。以此来帮助维修人员快速查明故障原因,有的放矢地最终使故障被排除。

    (一)全自动空调系统故障代码及其故障检修
    1.读取故障码
    当采用故障阅读器VA.G1551或车辆系统测试仪VA.G1552或汽车诊断测试和信息系统VA.S5051来读取或清除故障代码时,选择地址码08(空调/暖风电控系统)、功能码02(查询故障)等来进行,具体方法与舒适系统的方法基本相同,不再重述。
    2.全自动空调系统故障代码及其故障原因与检修方法

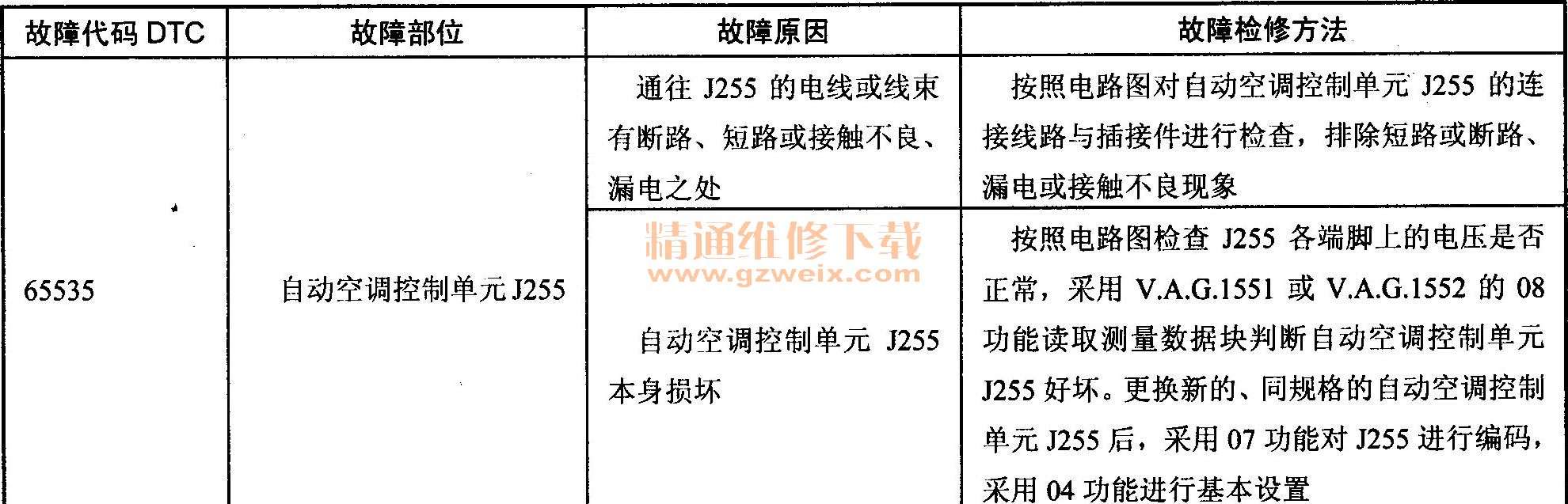

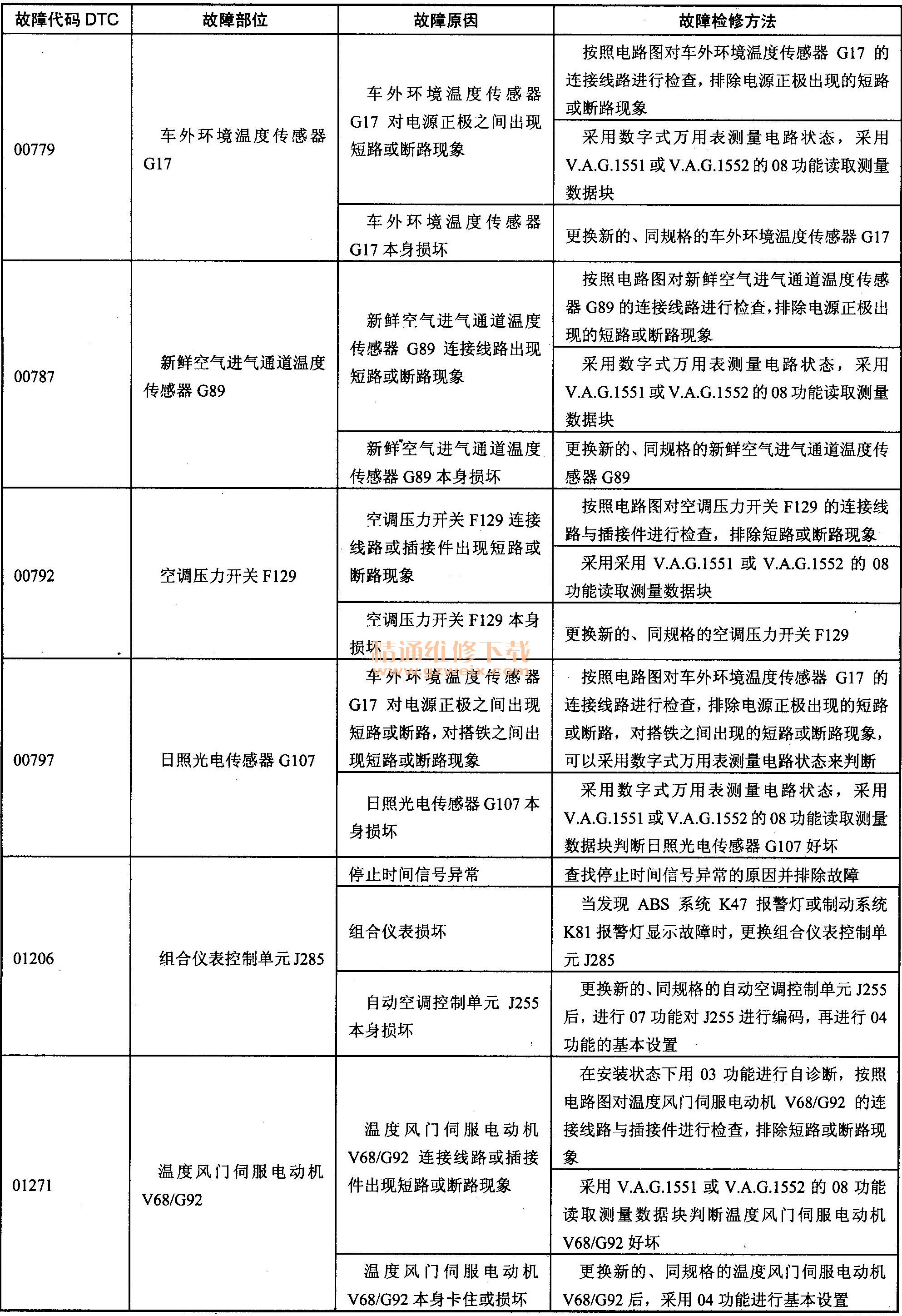

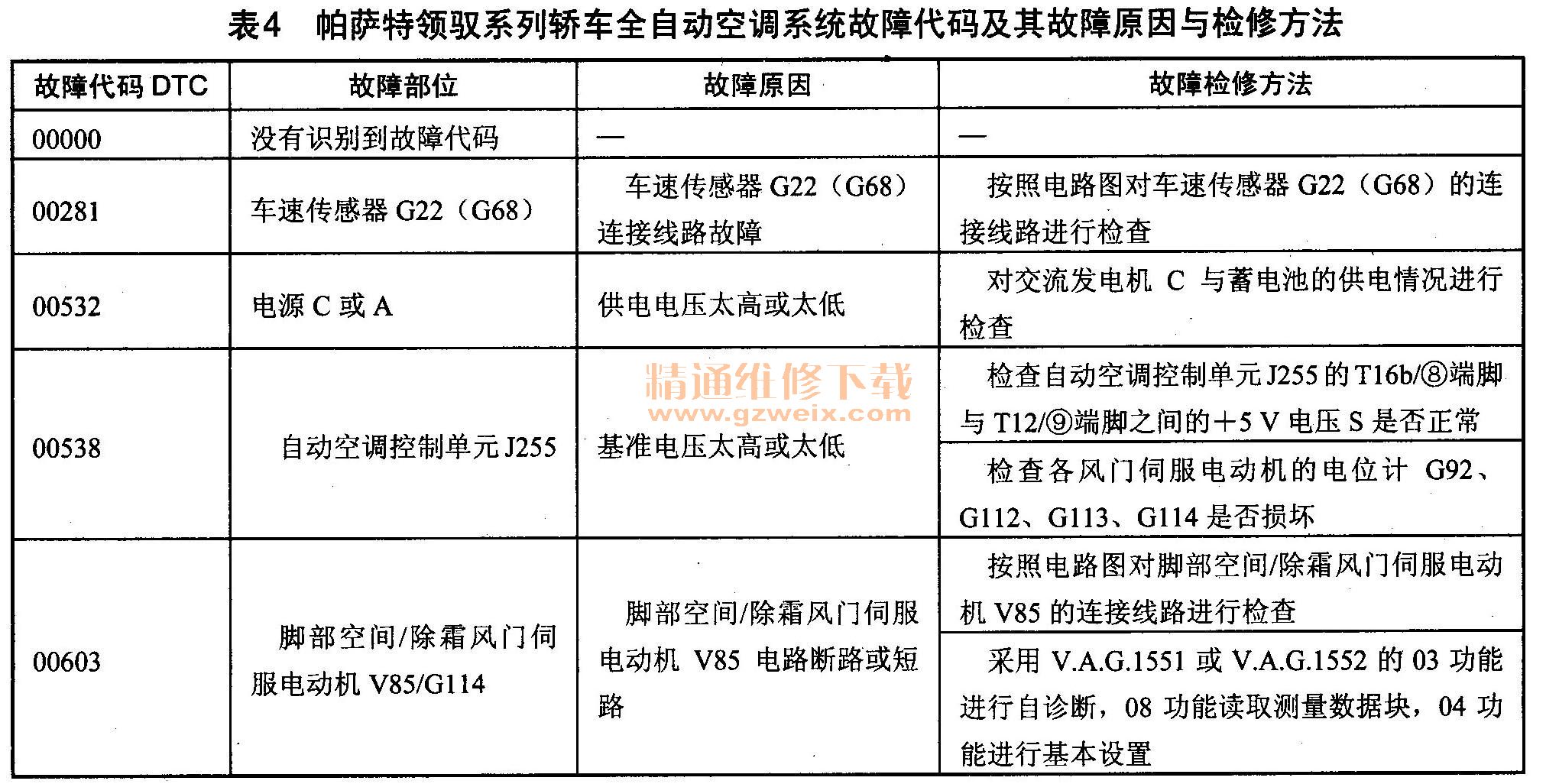

    表4列出了帕萨特领驭系列轿车全自动空调系统故障代码及其故障原因与检修方法,供检修故障时参考。
帕萨特领驭系列轿车全自动空调系统故障代码及其故障原因与检修方法




    (二)全自动空调系统测量数据块资料
    1.读取数据块的方法
    当采用故障阅读器VA.G1551或军辆系统测试仪VA.G1552或汽车诊断测试和信息系统VA.S5051来读取测量数据块时,选择功能码08读取测量数据块,但数据块只能一组一组的读,仪器显示屏只能同时显示两行字。具体读取方法与舒适系统的方法基本相同,不再重述。
    2.全自动空调系统测量数据块资料

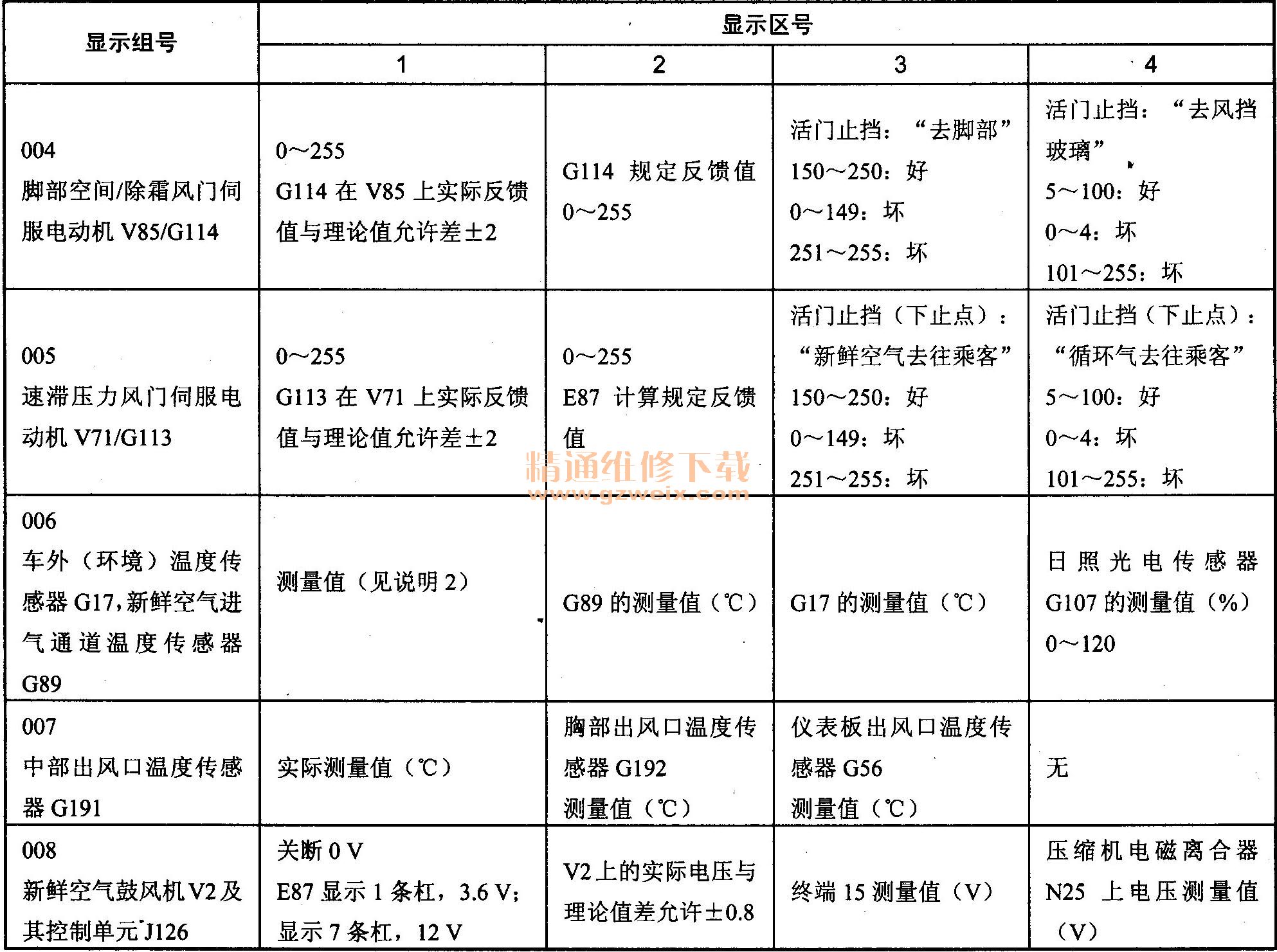

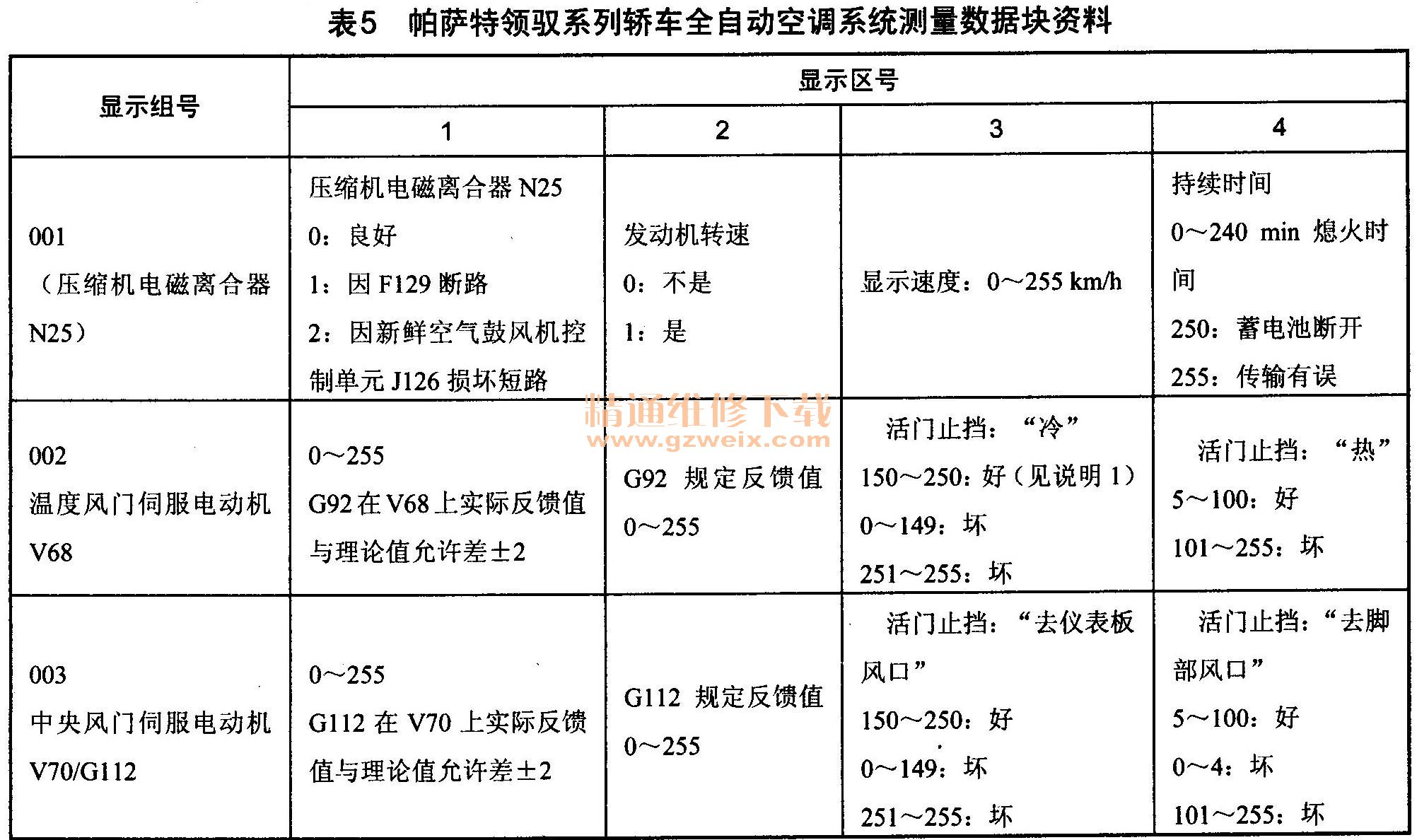

    表5列出了上海大众帕萨特领驭系列轿车全自动空调系统测量数据块资料,供检修故障时参考。
帕萨特领驭系列轿车全自动空调系统测量数据块资料
