2.3信息娱乐CAN总线网络及安装部位

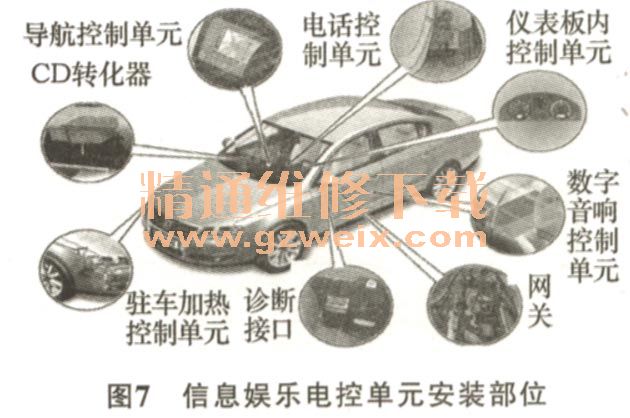

    迈腾信息娱乐CAN总线网络主要有网关J533、收音机（导航电控单元）J503、电话准备系统电控单元J412、数字音响电控单元J525、驻车加热电控单元J364、电话电控单元J738。信息娱乐电控单元的安装部位如图7所示。

    2.4  Lin总线网络

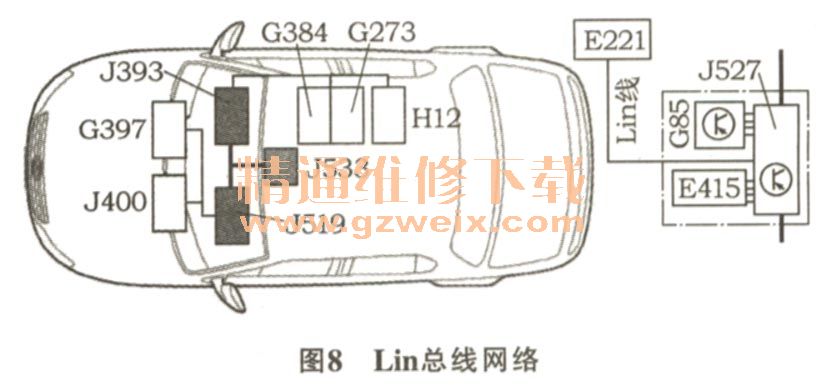

    迈腾Lin总线网络如图8所示．主要有舒适系统中央电控单元J393（包括车辆倾斜传感器G384、内部监控传感器G273、报警喇叭H12）、车载电源电控单元J519（雨量及光强传感器G397）、转向柱电控单元J527（多功能转向盘E221）。

     2.5电子机械驻车制动CAN总线（自总线）

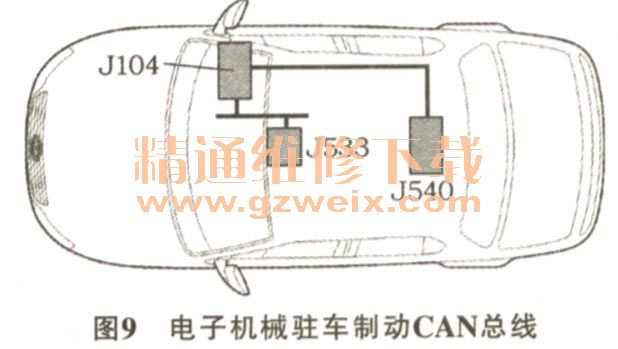

电子机械驻车制动CAN总线如图9所示，主要有网关J533、ABS电控单元J104、电子机械驻车制网关动电控单元J540。电子驻车制动CAN总线传输速率为500 kb/s，不支持单线模式。

    2.6智能前照灯CAN总线（自总线）

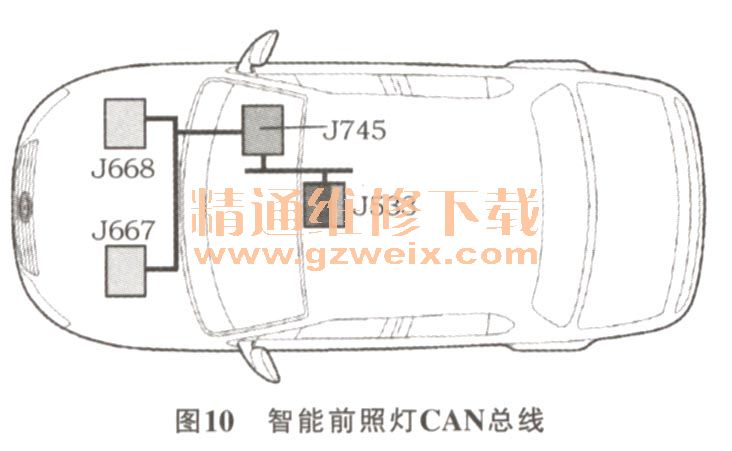

    智能前照灯CAN总线如图10所示，主要有智能前照灯电控单元J745、网关J533、左侧前照灯输出模块J667、右侧前照灯输出模块J668。智能前照灯CAN总线传输速率为500 kb/s，不支持单线模式。

    2.7串行数据总线

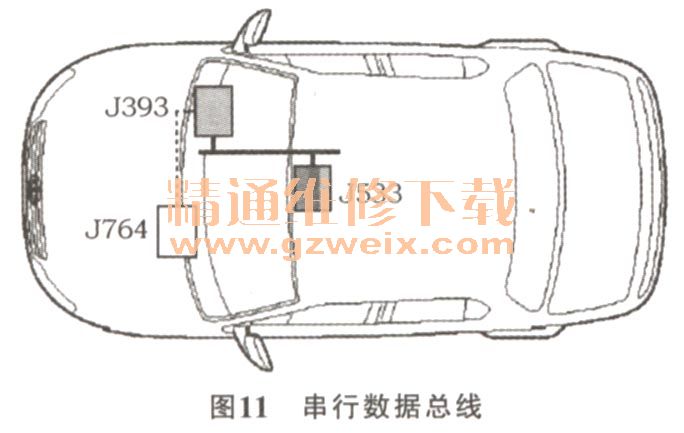

    串行数据总线如图11所示，主要有网关J533、舒适系统中央电控单元J393、电子转向柱锁J764。串行数据总线传输速率为9 800 kb/s，与Lin总线相比，应用串行数据总线增强了防盗功能。

    2.8仪表与诊断CAN总线

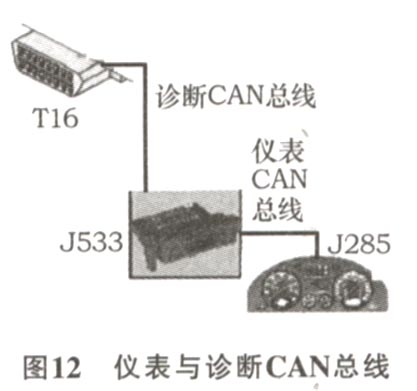

    仪表与诊断CAN总线如图12所示，主要有仪表电控单元J285、网关J533、诊断接口T16。

    3 总结
    CAN总线作为一种可靠的汽车计算机网络总线，现已开始在先进的汽车上得到广泛应用，因此各汽车电控单元能够通过CAN总线共享所有的信息和资源，以达到简化布线、减少传感器数量、避免控制功能重复、提高系统可靠性和可维护性、降低成本、更好地匹配和协调各个控制系统之目的。随着汽车电子技术的发展，具有高度灵活性、简单的扩展性、优良的抗干扰性和纠错能力的CAN总线通信协议必将在汽车电控系统中得到更广泛的应用。
