大众车型CAN总线单线故障检修
来源:汽车维修  作者:佚名  2019-12-11 11:22:29

       CAN是Controller Area Network(控制器局域网络)的缩写,汽车CAN总线起到了所谓数据交换高速公路的作用,使得汽车上控制单元之间的数据交换能够在同一网络平台上进行,不但简化了车辆布线,减轻了线束质量,还大大提高了整车性能及其优化控制能力。

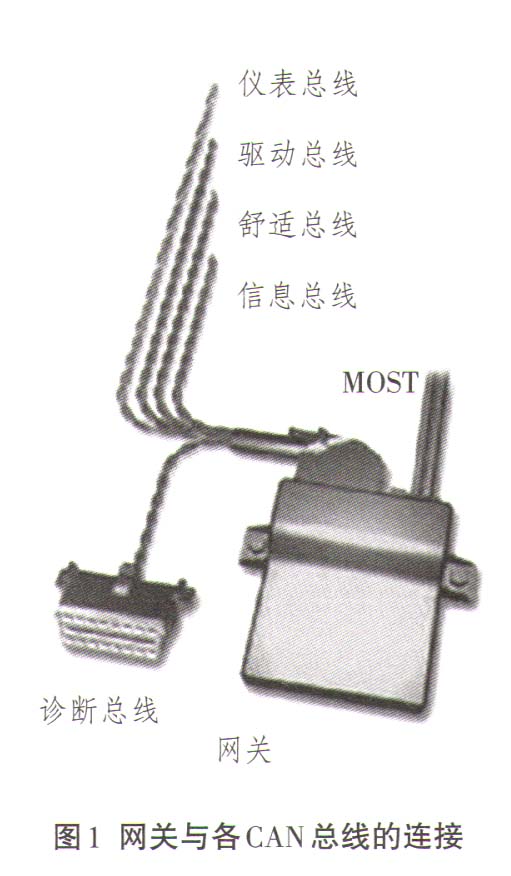

    由于汽车不同控制单元对CAN总线的性能要求不同,现有CAN总线系统一般分为5个不同的区域网络,分别是驱动系统、舒适系统、信息系统、多功能仪表和诊断总线,相应的CAN总线分别称为驱动CAN总线、舒适CAN总线、信息CAN总线、仪表CAN总线和诊断CAN总线,这些不同速率或优先等级的总线都和网关相连,如图1和图2所示。

    CAN总线采用双绞线自身校验的结构,既可以防止电磁干扰对传输信息的影响,也可以防止本身对外界的干扰。CAN总线采用高低电平2根数据线,一根是Can-High线,又称CAN高线,一根是Can-Low线,又称CAN低线。控制单元输出的信号同时向2根数据线发送,高低电平互为镜像。在总线两端(或控制单元内)加有终端电阻,以减少数据传送时的过调效应。大众车型各系统CAN总线双绞线线色的基本颜色都是橙色,CAN低线都是橙棕色,只有CAN高线的线色不同:驱动系统是橙黑色,舒适系统是橙绿色,信息系统是橙紫色。
    驱动CAN总线因为高低线之间通过电阻连接,必须在双线模式下运行,舒适系统、信息娱乐系统高线、低线彼此独立,可以在单线模式下运行。但在单线运行模式下,相应的一些性能、功能会发生变化,出现一些故障。造成单线故障的主要原因就是CAN高线或CAN低线的断路和短路。对于这类故障一般遵循以下步骤进行检修(以大众车型为例):
      .读取并分析故障码;
      .读取并分析数据流
      .检查各控制单元的供电、搭铁及接插件;
      .测量CAN总线电阻;
      .测量CAN总线波形图;
      .逐个断开控制单元模块;
      .检查CAN总线最有可能发生故障的部位,打开线束检查,找出短路、断路点。
    .按大众车型CAN总线维修规范进行修理。
