（三）舒适系统电动后视镜控制电路
上海大众帕萨特B5系列轿车舒适系统中的驾驶员侧电动后视镜控制电路如图6所示，图中各有关字母或字母和数字组合的含义如表6所列，供识读电路时参考。右前门电动后视镜控制电路如图7所示，图中各有关字母或字母和数字组合的含义如表7所列，供识读电路时参考。
电动后视镜控制电路" src="/article/UploadPic/2014-8/2014823959249576.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
电动后视镜控制电路中字母或字母和数字组合的含义" src="/article/UploadPic/2014-8/20148239592236607.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
电动后视镜控制电路" src="/article/UploadPic/2014-8/20148239594195938.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
电动后视镜控制电路中字母或字母和数字组合的含义" src="/article/UploadPic/2014-8/2014823100857179.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
1．电路组成
上海大众帕萨特B5系列轿车舒适系统电动后视镜控制电路主要由驾驶员侧车门控制单元J386、右前车门控制单元J387、左与右侧后视镜驱动电动机及控制开关E43、E48等组成。
2．基本控制原理
在上海大众帕萨特B5系列轿车舒适系统电动后视镜控制电路中，由E48开关来选择左侧或右侧后视镜，由E43开关调节后视镜的水平或垂直方向的位置。
左侧或右侧后视镜的调节是由J386. J387控制单元输出的控制电压去驱动后视镜内部相应的电动机进行正转或反转来实现的。而J386与J387控制单元之间的联系是通过两根CAN数据传输线[CAN （H）、CAN （L）］来实现的。
在点火开关接通的状态下，如果再接通后视镜加热器开关以后，后视镜加热器Z4或Z5就会通电工作，以除去后视镜玻璃上的霜雾。
（四）舒适系统电动天窗控制电路

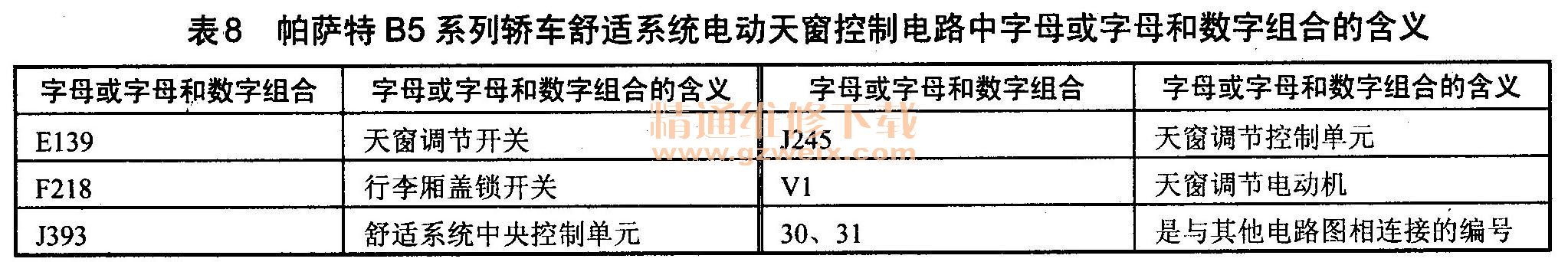

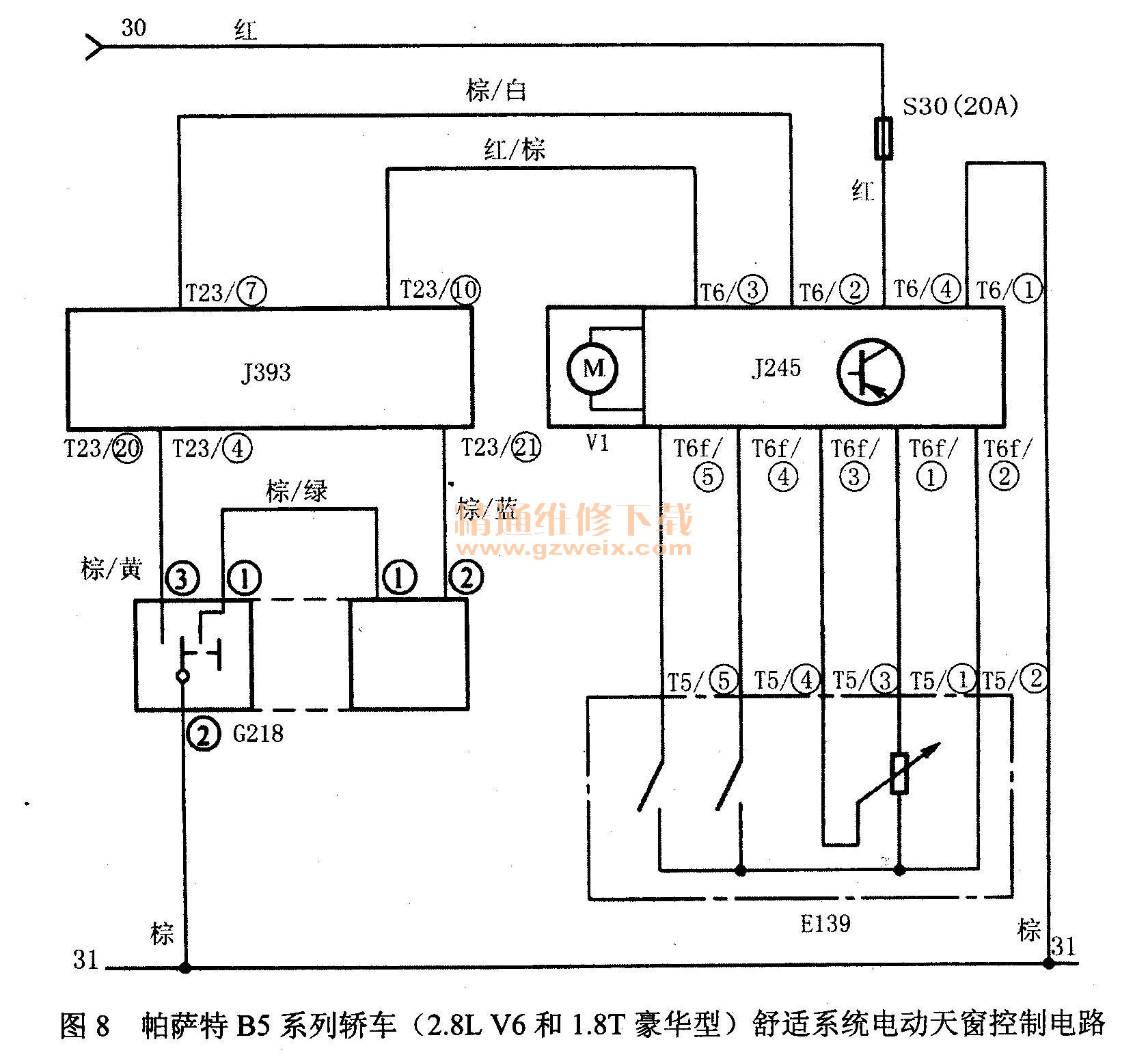

上海大众帕萨特B5系列轿车（2.8L V6和1.8T豪华型）舒适系统电动天窗控制电路如图8所示，图中各有关字母或字母和数字组合的含义如表8所列，供识读电路时参考。
1．电路组成
上海大众帕萨特B5系列轿车（2.8L V6和1.8T豪华型）舒适系统中的电动天窗控制电路主要由舒适系统中央控制单元J393、天窗调节控制单元J245、天窗调节电动机V1、天窗调节开关E139及相关配线等组成。
2．基本工作原理
上海大众帕萨特B5系列轿车（2.8L V6和1.8T豪华型）舒适系统中的电动天窗控制单元之间通过电气连接，采用车钥匙可以很方便地打开或关闭天窗。通过操作天窗调节开关E139就可以对天窗调节电动机V1的正、反向控制，以实现天窗的各种动作。
（五）舒适系统电动门锁控制电路

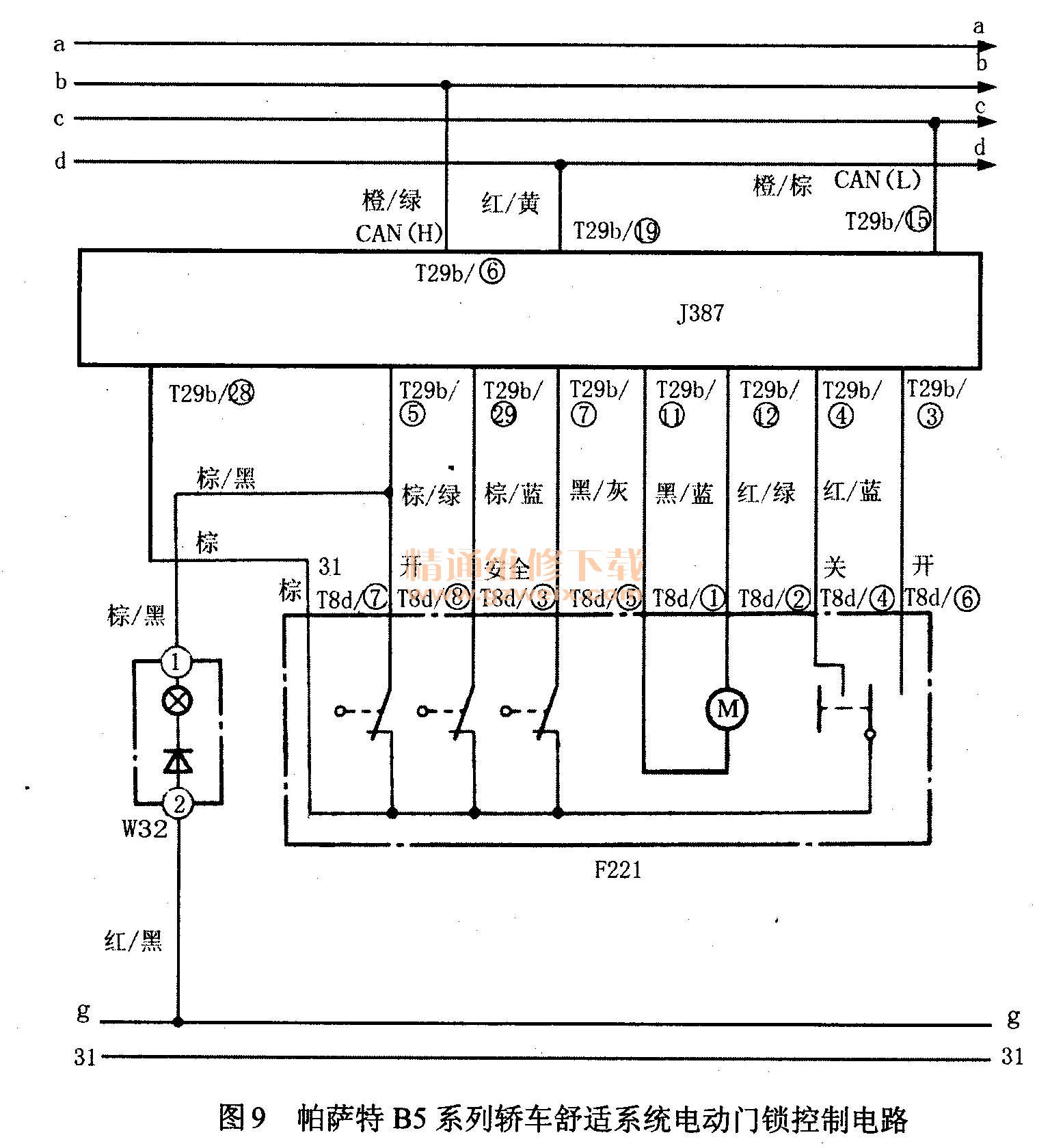

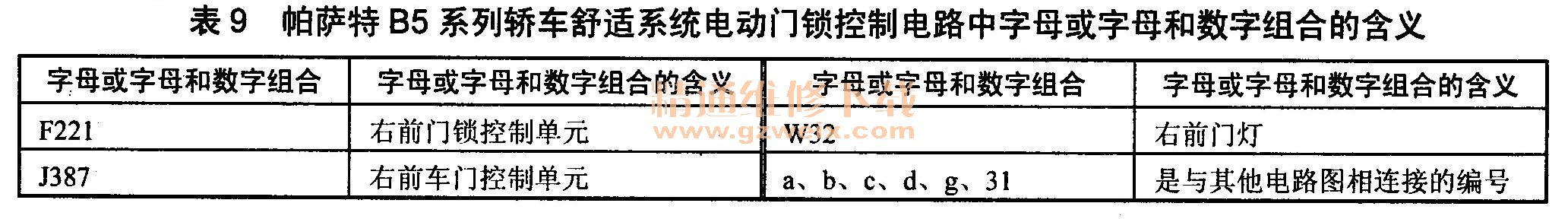

上海大众帕萨特B5系列轿车舒适系统中的电动门锁控制电路如图9所示。图9所示电路中各有关字母或字母和数字组合的含义如表9所列，供识读电路时参考。
1．电路组成
上海大众帕萨特B5系列轿车舒适系统中的电动门锁控制电路主要由驾驶员侧车门控制单元J386、左后车门控制单元J388、右前车门控制单元J387及右后车门控制单元J389等组成。
2，基本工作原理
上海大众帕萨特B5系列轿车舒适系统中的电动门锁控制电路对门锁的控制，是通过两根CAN数据总线及无线遥控器（集成在钥匙内）或手动开关来对各车门的门锁开闭进行控制的。在4个车门上分别装有电动门锁F220（左前）、F221（右前）、F222（左后）、F223（右后），在中央控制单元J393的控制下，完成对4个车门门锁的打开与关闭。
