三、帕萨特B5系列轿车舒适系统测量数据块及其读取方法
    在对帕萨特B5系列轿车中，舒适控制系统存储器中存储了有关系统的工作状态信息。这些测量值的信息，可以帮助维修人员判断故障的大概部位或原因。
    （一）舒适系统数据块的读取方法
    采用故障阅读器VA.G1551读取帕萨特B5系列轿车舒适系统测量数据块的方法与步
骤如下：
    1．进入选择功能的方法
    ①把故障阅读器VA.G1551的连接线插头连接到诊断插座上，接通点火开关以后，按压诊断仪上的有关按键，进行诊断仪的初始操作，直到屏幕上会有如下内容的显示：
Rapid data transfer        HELP
Select function X X
快速数据传输           帮助
选择功能XX

2.“阅读测量数据块”的方法
    ①按压诊断仪上的数字按键“0”与“8”也就是输入“08”代码，选择“阅读测量数据块”功能，以使诊断仪屏幕上出现如下内容的显示：
Rapid data transfer        Q
08 Read measured vaiue block
快速数据传输
08阅读数据块           Q

②按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
Read measured vaiue block    HELP
Enter display group numder X X
阅读数据块               帮助
输入显示组编号XX

    ③输入显示组编号，并按压诊断仪上的Q按键以确认，屏幕上就会有1-4区域内容的显示：
Read measured vaiue block   1→
1      2      3      4
阅读数据块1              →
1      2      3      4
．如果需要更换到另一个数据块显示组，则可以按照表11中的要求进行相应切换数据组的操作方法，该表中列出了使用两种不同的故障诊断仪VA.G1551与VA.G1552时的操作方式。

    ．按压诊断仪上的C按键，可以使诊断仪显示屏又返回到上述最前面的“选择功能XX”模式。
    3．结束输出
    ①如果4个区域中显示的数值都为允许值，按压诊断仪上的“一”按键，屏幕上就会有如下内容的显示：
Rapid data transfer          HELP
Select function X X
快速数据传输              帮助
选择功能XX

②按压诊断仪上的数字按键“0”与“6”，也就是输入“06”输出结束代码，以结束输出方式，按Q按键进行确认，屏幕上就会有如下内容的显示：
Raid data transfer         HELP
Enter address word X X
快速数据传输帮助
输入地址码XX

    4．断开诊断仪的方法
    先断开点火开关，然后再断开故障阅读仪VA.G1551导线的连接插头后，读取测量数据块的工作结束。

（二）舒适系统测量数据块的数据

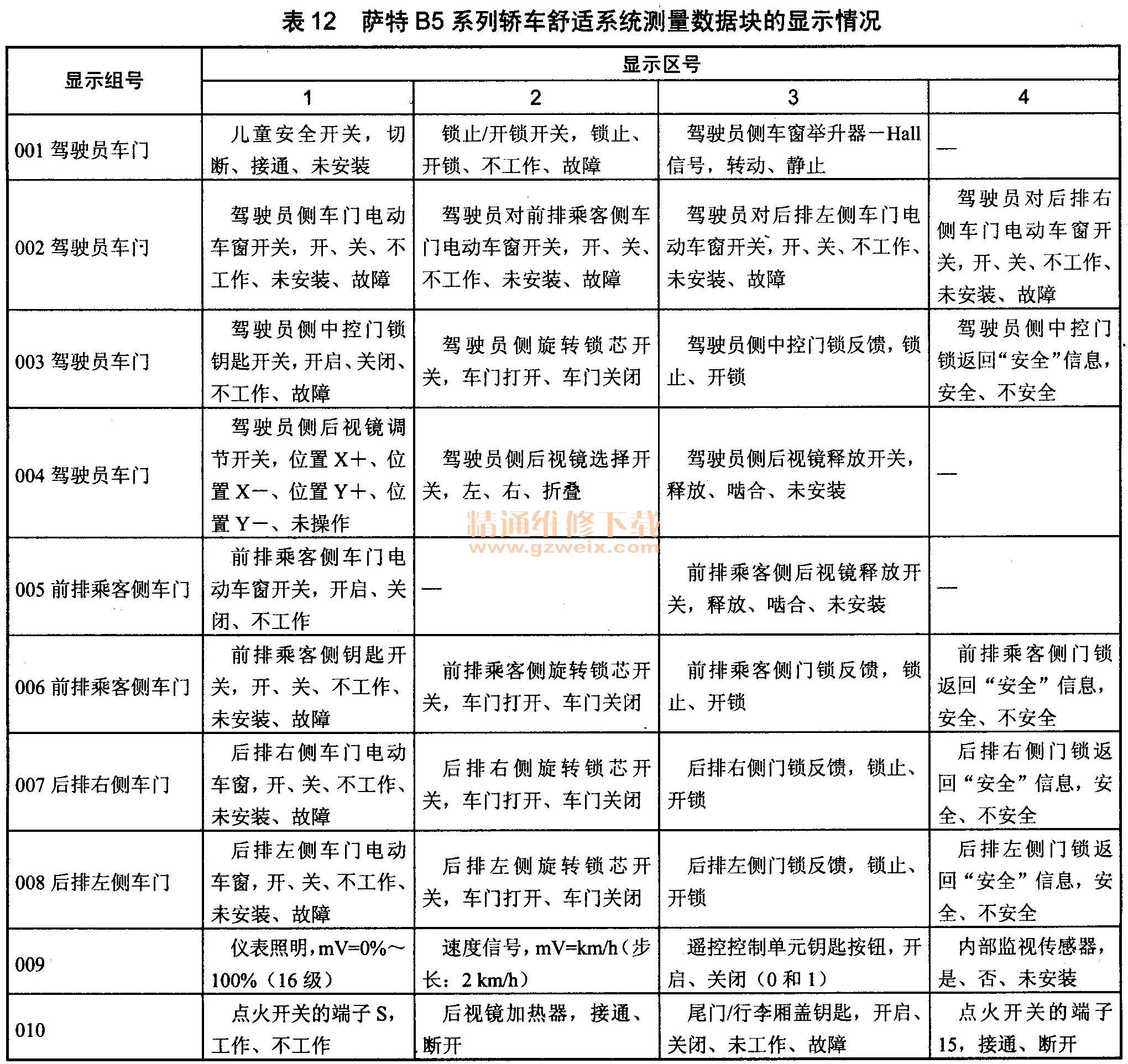

    上海大众帕萨特B5系列轿车舒适系统测量数据块的显示情况如表12所列，供使用时参考。
