剖析北京现代名图无钥匙控制系统
来源:本站收集  作者:佚名  2014-12-02 08:20:49


    2.无钥匙开启车门控制过程
    车门天线为频闪脉冲信号,由智能钥匙控制模块驱动。当所有车门关闭锁止时,信号每3s被驱动1次,当检测到智能钥匙后,每3s搜索1次智能钥匙,如果每隔3s时间的搜索间隔有3次以上未检测到智能钥匙,则激活迎宾灯功能。当驾驶人按下车门把手上的被动闭锁/解锁按钮(以下简称被动按钮)后,如图4所示,智能钥匙控制模块检测到智能钥匙,则天线不再工作,但当重新被动锁止所有车门后,车门天线再次工作。

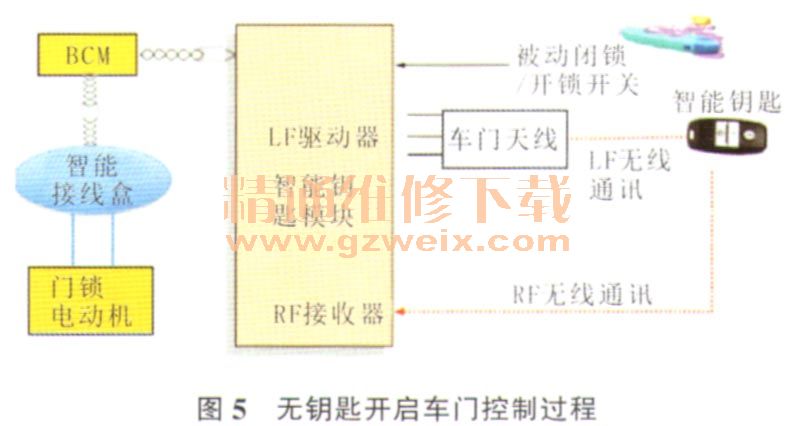

    如图5所示,当驾驶人携带智能钥匙按下车门开关后,无钥匙开启车门的控制过程如下:智能钥匙控制模块认证驾驶人按下的车门开关信号;智能钥匙控制模块驱动车门天线将智能钥匙数据传送至接收器;智能钥匙控制模块读取且认证智能钥匙的数据;钥匙认证合法后,通过车身CAN通讯传送门锁解锁信号至BCM;BCM通过CAN通讯传送门锁解锁继电器激活信号给智能接线盒;智能接线盒激活门锁解锁继电器,门锁电动机工作,车门解锁。

    3.无钥匙起动控制过程

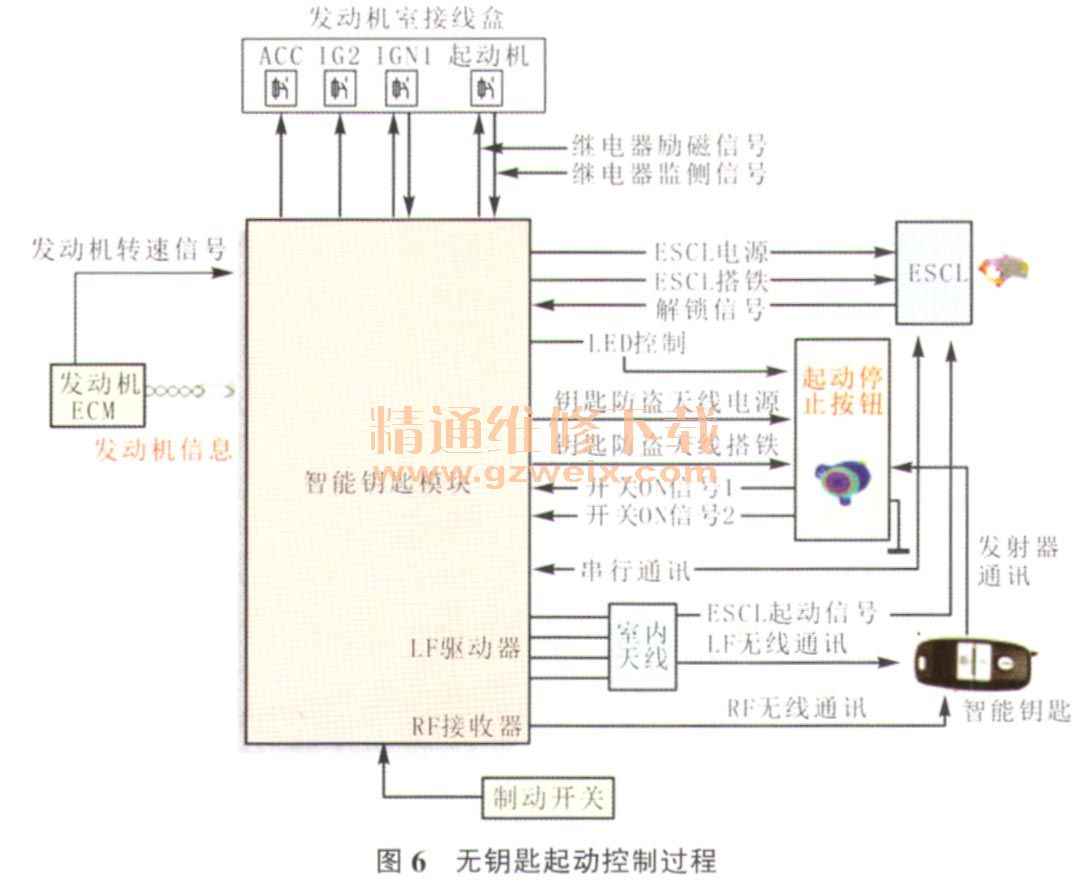

    如图6所示,无钥匙起动控制过程如下。

    (1)起动条件信号输入至智能钥匙控制模块。挡位开关P位置信号输入;按下起动停止按钮,其2个开关信号由12V转变为0V输入;踩下制动踏板,制动开关信号输入。
    (2)智能钥匙验证。智能钥匙控制模块激活室内天线寻找智能钥匙,并传送智能钥匙信息至接收器;智能钥匙控制模块认证智能钥匙。
    (3)电控转向柱锁解锁。智能钥匙认证合法,智能钥匙控制模块通过串行通讯检查转向柱锁状态(解锁或闭锁的状态由霍尔传感器确认);智能钥匙控制模块发送解锁信号至电控转向柱锁;智能钥匙控制模块控制电控转向柱锁的电源和搭铁工作,从而控制转向柱锁电动机工作,使转向盘解锁;转向柱锁解锁位置通过霍尔传感器检测的同时,利用闭锁/解锁信号将解锁状态送至智能钥匙控制模块。
    (4)发动机起动控制。智能钥匙控制模块接收到“解锁”的位置信号后,激活各自继电器起动发动机。一旦激活起动继电器,便保持起动继电器吸合工作,直到接收到来自发动机控制模块的发动机转速信号,如果没有收到发动机转速信号,则起动机保持运行15s~20s后停止工作。
