奥迪矩阵式LED前大灯(下)
来源:汽车维修技师  作者:佚名  2014-12-06 09:07:45

      三、操纵和显示
    1.操纵
    矩阵光柱(MatrixBean)远光灯辅助功能的激活和关闭、驾驶员接管矩阵光柱(MatrixBean)远光灯辅助功能、远光灯手动接通和关闭以及操控变光示意信号时,是通过远光灯拨杆的两个操控位置来实现的:
    ·将远光灯拨杆向前轻推
    ·将远光灯拨杆向后拉

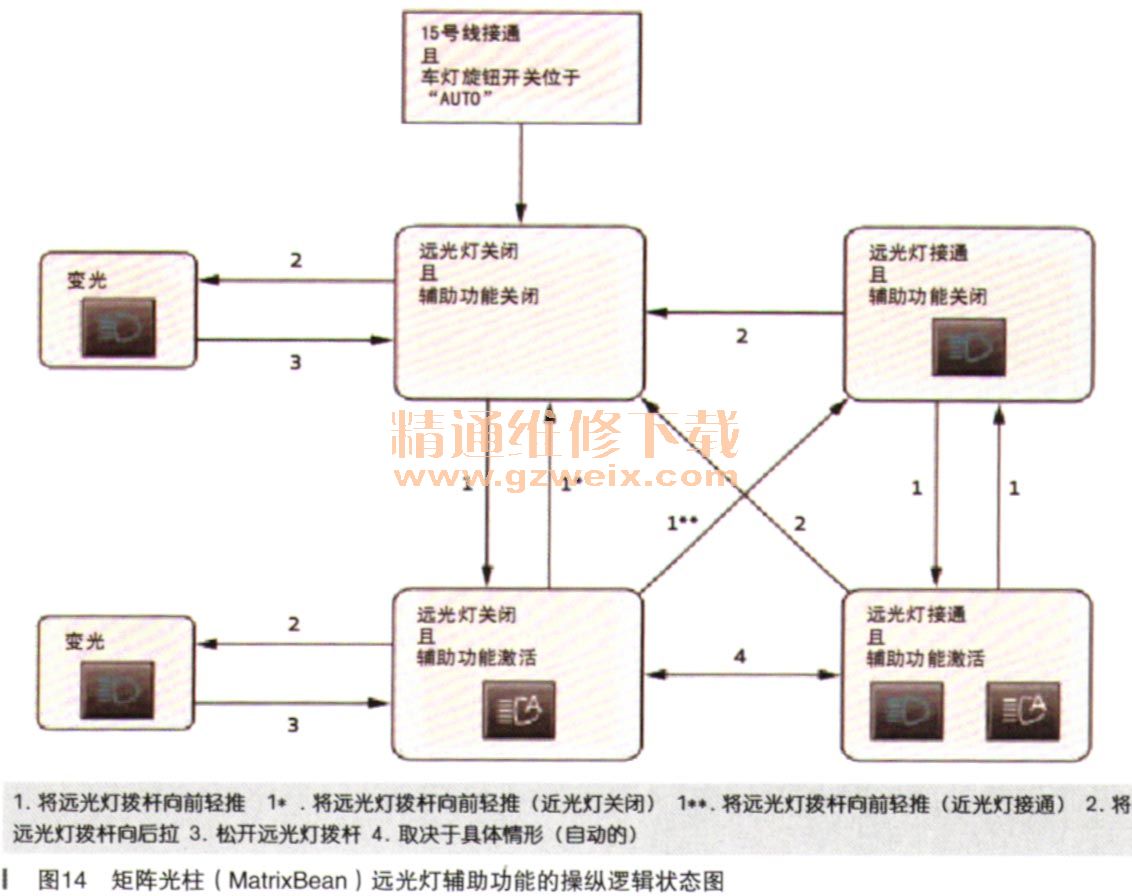

    要想只用两个操控位置来实现这些功能,供电控制单元J519的软件就得有出色的操控逻辑。最好是通过状态图(如图14所示)来进行说明操控逻辑,共有4个主要状态:

    ·矩阵光柱(MatrixBean)远光灯辅助功能关闭且远光灯关闭
    ·矩阵光柱(MatrixBean)远光灯辅助功能关闭且远光灯接通
    ·矩阵光柱(MatrixBean)远光灯辅助功能激活且远光灯关闭
    ·矩阵光柱(MatrixBean)远光灯辅助功能激活且远光灯接通
      2.设置

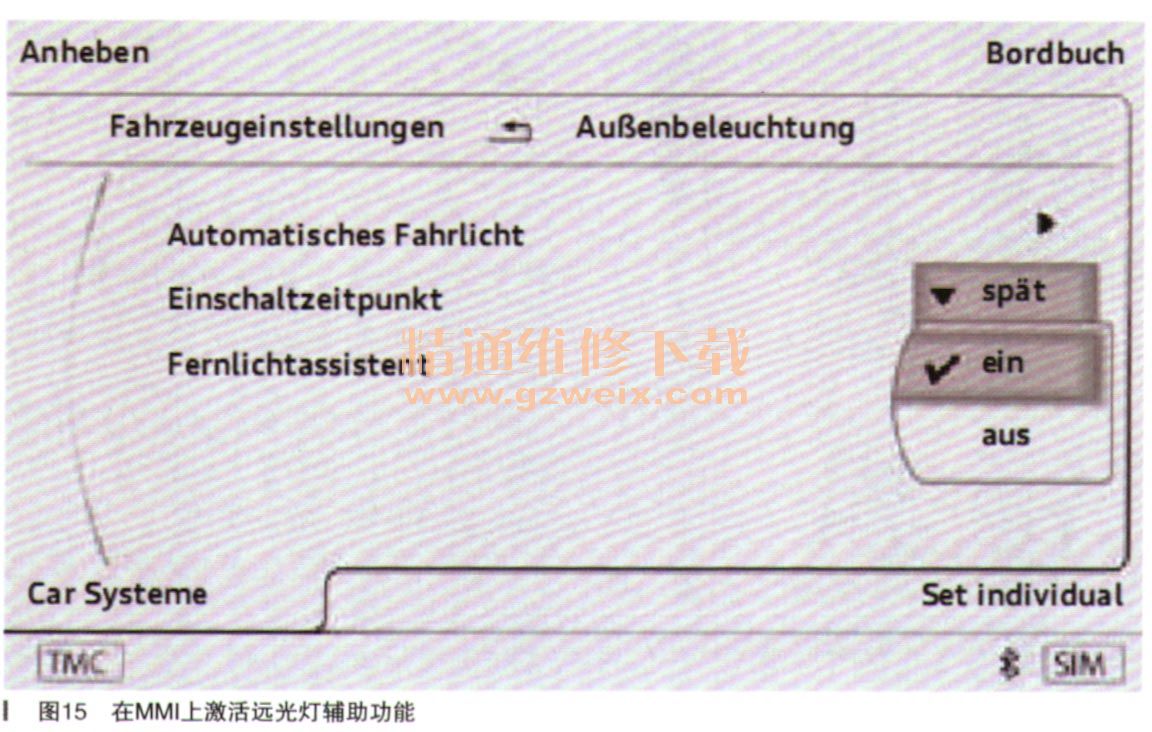

    使用MMI的Car菜单,在菜单选项(车辆设置/外部照明/自动行车灯)中可以接通或关闭矩阵光柱
  (MatrixBean)远光灯辅助功能。如果已接通矩阵光柱(MatrixBean)远光灯辅助功能,那么驾驶员可以通过将远光灯拨杆向前轻推来激活它,如图15所示。但有个前提条件:车灯旋钮开关应位于“AUTO”位置。

    如果车灯旋钮开关位于“近光灯”位置,那么驾驶员可以操控远光灯拨杆以手动方式接通和关闭远光灯。如果Awl上将远光灯辅助功能设置成“关闭”状态,那么当车灯旋钮开关位于“AUTO”位置时,可以手动接通和关闭远光灯。
      3.显示
    矩阵光柱(MatrixBean)显示符号。

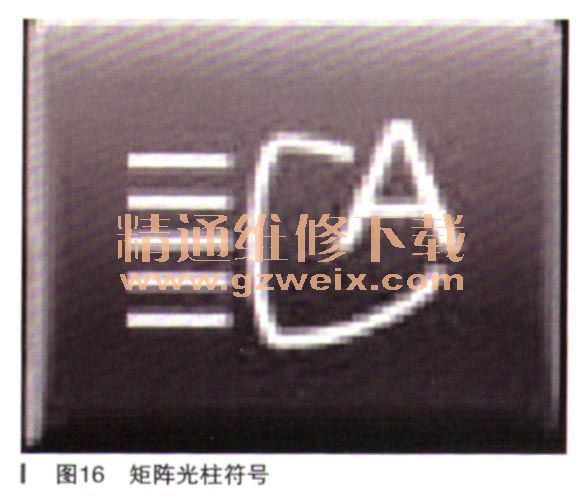

    如果用户激活了矩阵光柱
  (MatrixBean)远光灯辅助功能,这个符号就会显示在显示屏上,如图16所示。

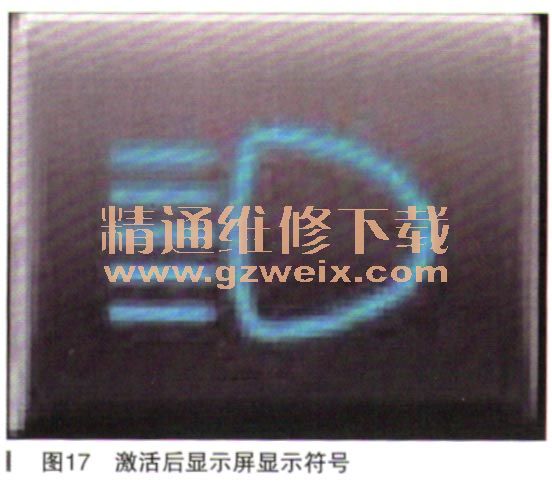

    如果矩阵光柱(MatrixBean)远光灯辅助功能已激活,只要远光灯LED亮起,就会出现这个蓝色的远光灯符号,如图17所示。
