四、硬件
1．奥迪矩阵式LED前大灯正面视图

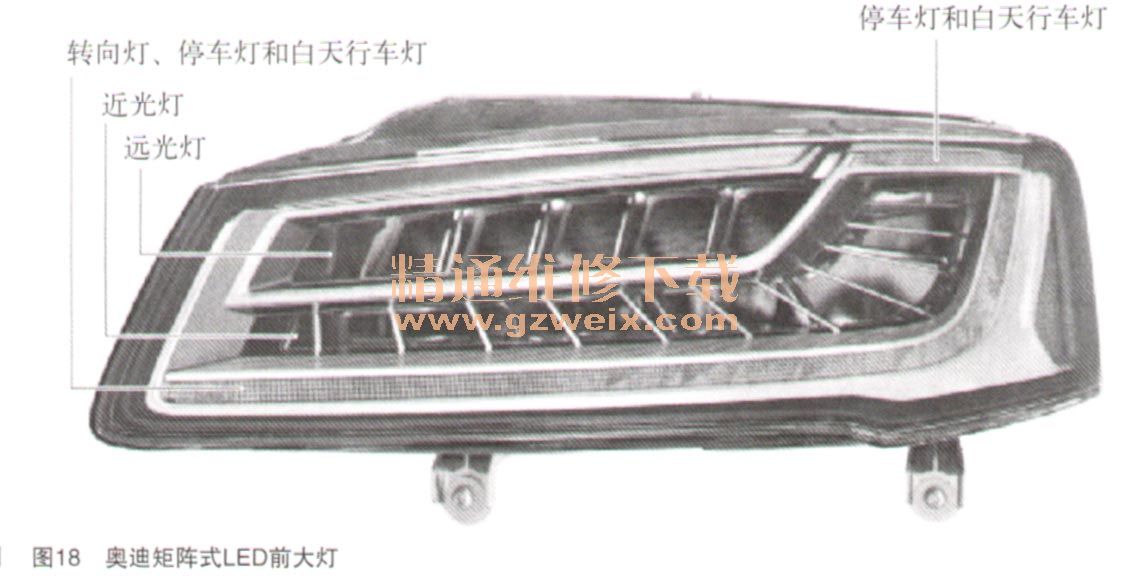

奥迪矩阵式LED前大灯，如图18所示。

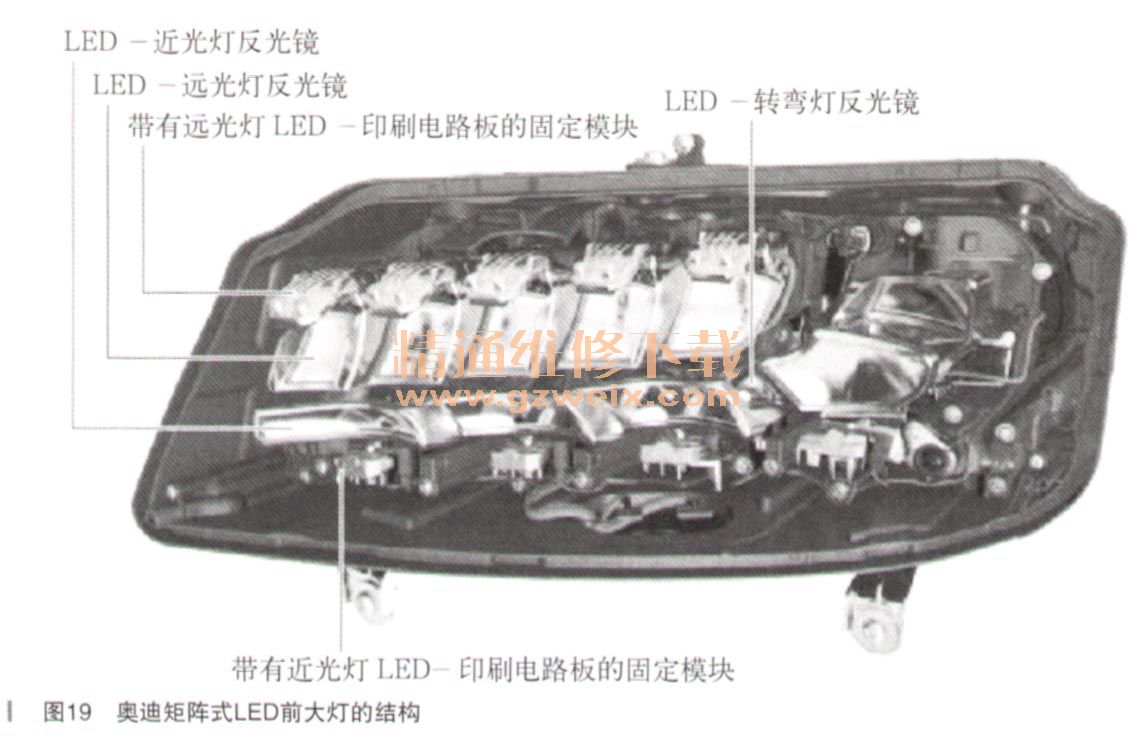

奥迪矩阵式LED前大灯的结构，如图19所示。
2．远光灯LED印刷电路板

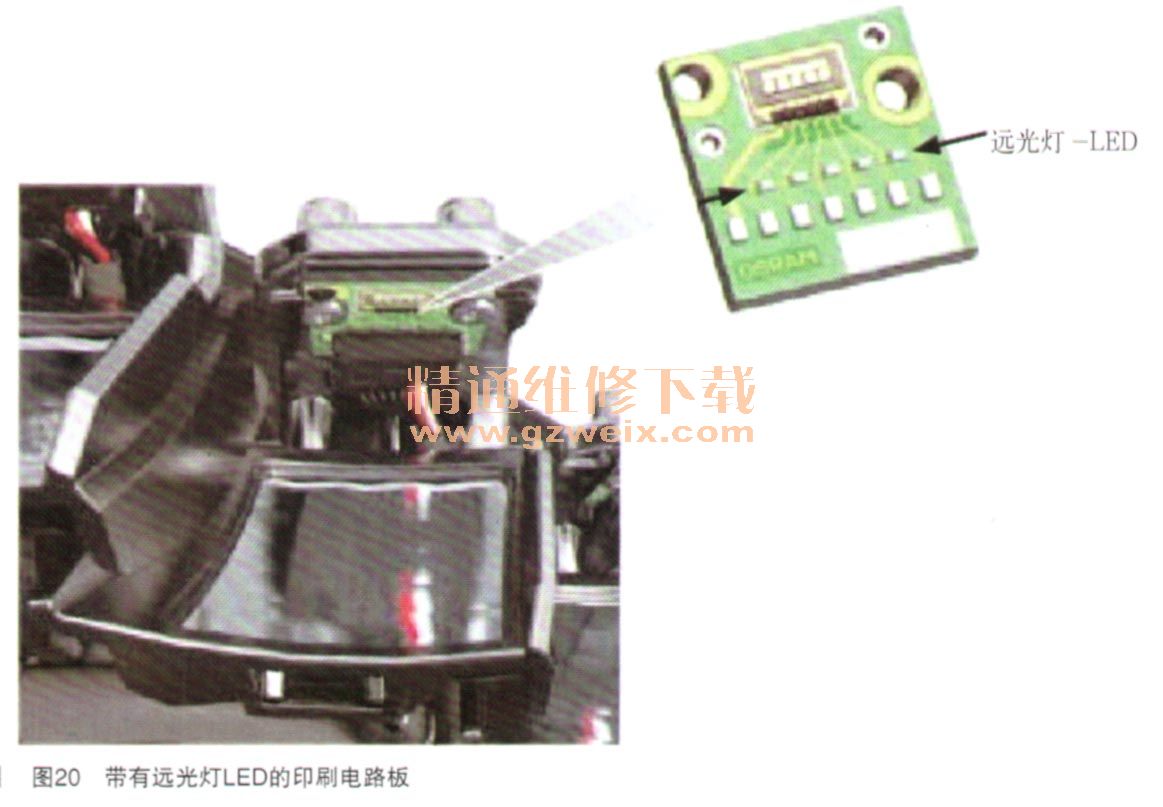

每个奥迪矩阵式LED前大灯的远光灯，由5个单独的印刷电路板构成，其上各有5个串联的LED，如图20所示。因此，每个前大灯上的共计25个远光灯LED就可以单独操控了，它们与另一个前大灯的远光灯模块一起形成远光灯光束（光锥）。
每个LED负责照亮远光灯的一个区段，每个单独的区段是有重叠的。
奥迪矩阵式LED前大灯在售后服务中有5个部件可以单独更换。这些部件具体如下：
·LED大灯功率模块1（右A27/左A31）
·LED大灯功率模块2（右A28/左A32）
·LED大灯功率模块3（右A29/左A33）（电子装置A29和A33在奥迪矩阵式LED前大灯内，取下大灯的后盖即可更换）
·矩阵式前大灯功率模块（左A44／右A45）
．大灯风扇（左V407／右V408）
3.LED前人灯工作原理

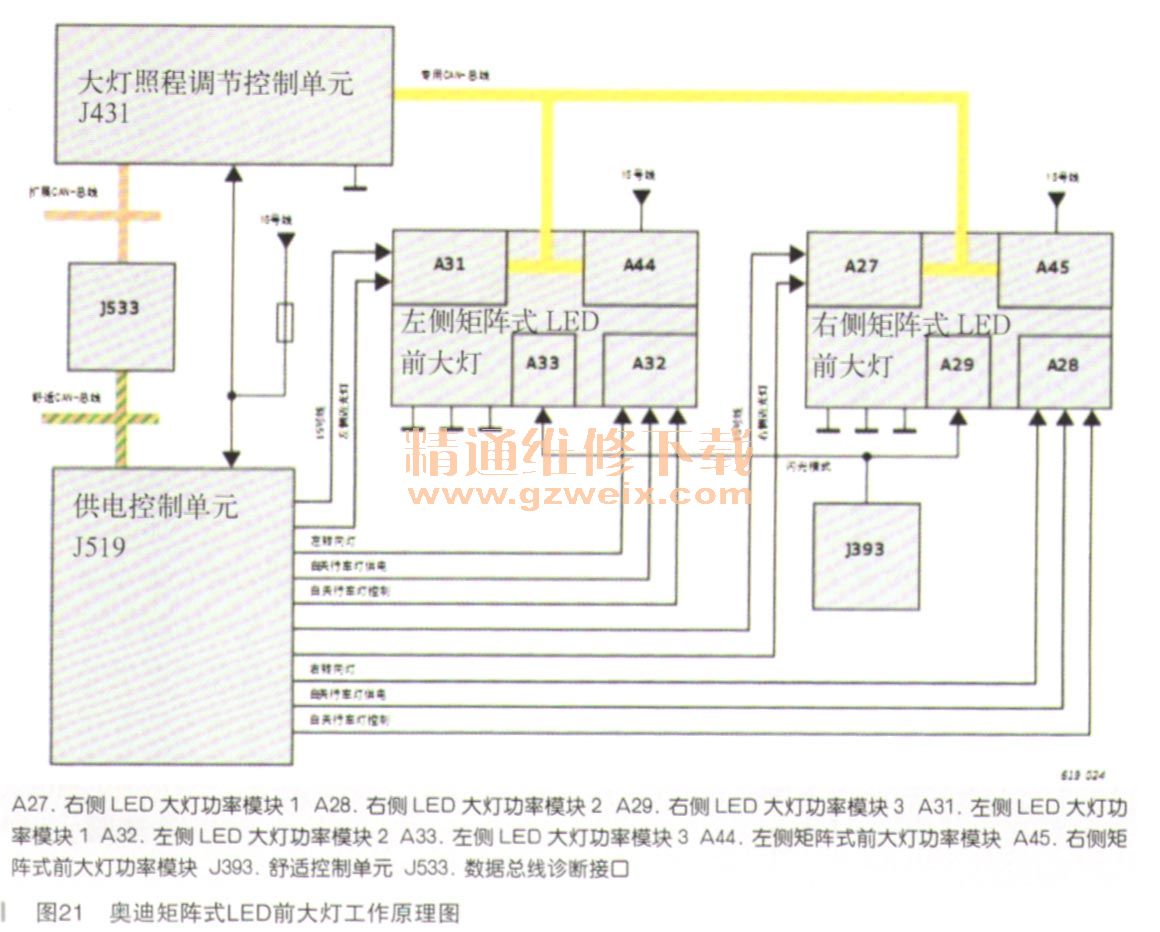

奥迪矩阵式LED前大灯工作原理图如图21所示。
4．奥迪矩阵式LED前大灯上的功率模块
（1）LED前大灯上的功率模块1（右A27／左A31）任务
负责近光灯和转弯灯LED的供电和操控以及大灯内风扇的操控。在LED前大灯上的功率模块1上连接有下面这些导线：
·一根“15号线”，从供电控制单元J519过来，用于给转弯灯、风扇和功率模块运算器供电
·专用的“近光灯”导线，从供电控制单元J519过来的，该导线用于给近光灯供电
·两根CAN总线（专用CAN总线），接大灯照程调节控制单元J4310通过这两根总线告知功率模块：现在要求哪个灯工作。功率模块通过这些信息，就知道了哪些近光灯LED需要以多强的亮度来工作。同样，接通和关闭转弯灯也需要这两根导线
（2）LED前大灯上的功率模块2（右A28／左A32）任务
负责停车灯（驻车灯）、白天行车灯和转向灯LED的供电和操控。在LED前大灯上的功率模块2上连接有下面这些一导线：
·一根“白天行车灯供电线”，从供电控制单元J519过来，用于给白天行车灯或者停车灯（驻车灯）的LED供电
·专用的“白天行车灯控制”导线，从供电控制单元J519过来的。一个PWM信号会通过该导线传输，用于使得灯光变暗。白天行车灯不能变暗，停车灯会按照这个PWM信号来变暗
·专用的“左／右转向灯”导线，从供电控制单元J519过来的，用于给转向灯LED供电。同时，该导线也是转向信号的信号线
（3）LED前大灯上的功率模块3（右A29／左A33）任务
转换要求的转向闪光模式，在LED前大灯上的功率模块3上连接有下面这些导线：
·专用的“转向闪光模式”导线，来自舒适控制单元J393。它是一根数字式信号线，表示转向灯闪光是普通模式的还是快速移动式的
（4）矩阵式LED前大灯功率模块（左A44／右A45）任务
按大灯照程调节控制单元J431的规定来操控单独的远光灯LED的亮度。在矩阵式LED前大灯功率模块上连接有下面这些导线：
·一根“15号线”，用于给功率模块和远光灯LED供电
·两根CAN总线（专用CAN总线），接大灯照程调节控制单元J4310通过这两根总线告知功率模块：哪些远光灯LED以多大亮度去工作。
5．矩阵光柱（MatrixBean）控制

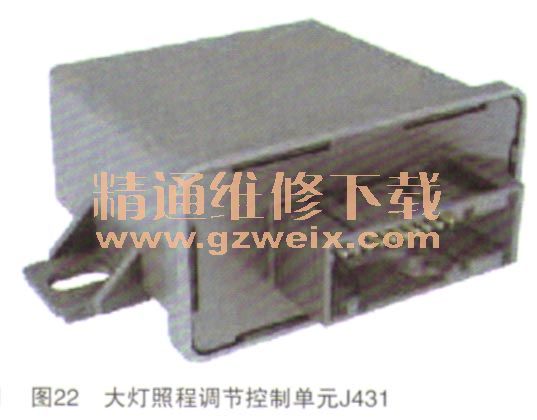

矩阵光柱（MatrixBean）控制单元在维修手册中，称作大灯照程调节控制单元J431，如图22所示。之所以用这个名称，是因为所用的硬件在其他车型上用于大灯照程调节了。
2014款奥迪A8车上的大灯照程调节控制单元J431的软件，仅有矩阵光控制单jQ852接收到数据，这些柱（MatrixBean）这个功能，它不能执行大灯照程调节功能。
在2014款奥迪A8车上，
空气悬挂是属于标配的。正因为如此，在装备有LED大灯时就不需要有大灯照程调节控制功能了。
6．接线图

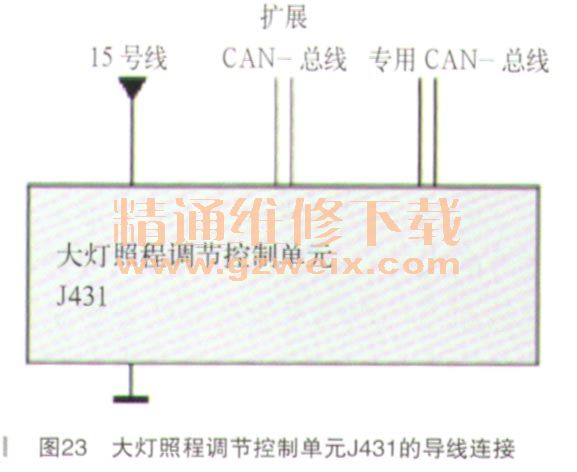

大灯照程调节控制单元J431有六根连接线。其中两根是用于供电的，另外还有两套CAN总线，每套CAN总线有两根导线，如图23所示。
7．控制单元的安装位置
在奥迪A8（D4）上，大灯照程调节控制单元J431安装在后座椅背面，充电装置的左下方。
任务：大灯照程调节控制单元单元
（大灯照程调节控制单元J431J431是矩阵光柱（MatrixBean）功能的主控制器。另外，它还负责其他车灯功能，比如弯道灯、转弯灯、全天候灯和夜视辅助系统的标识灯。
