（3）自动温湿控制装里
自动温湿控制装置由温湿控制模块、车内温度传感器、
车外温度传感器、阳光传感器、
蒸发器温度传感器、空气混合控制电动机、模式控制电动机、空气循环控制电动机和鼓风机（包括鼓风机电阻或功率晶体管）等部件组成。自动温湿控制装置的部件安装位置见图6。
1）车内温度传感器。车内温度传感器是一个温控电阻（热敏电阻），随着车内温度的升高，该传感器的阻值减小，温度降低则阻值增大。
2）
车外温度传感器。
车外温度传感器是一个温控电阻（热敏电阻），随着车外温度的升高，该传感器的阻值减小，温度降低则阻值增大。
3）阳光传感器。阳光传感器是一个光敏可变电阻二极管，随着光照强度的增加，该传感器阻值会随之增加。
4）
蒸发器温度传感器。
蒸发器温度传感器是一个温控电阻（热敏电阻），其阻值随着
蒸发器出口空调温度的升高而减小。
5）空气混合控制电动机。空气混合控制电动机由空调控制模块控制，它能够根据指令要求调节冷／热空气的混合状态。
6）模式控制电动机。模式控制电动机由空调控制模块控制，它能够根据指令要求控制出风口空气的方向和流量。
7）空气循环控制电动机。空气循环控制电动机由空调控制模块控制，它能够根据指令要求启用空气外循环模式或内循环模式。
8）鼓风机。鼓风机转速有两种调速方式，一种是使用鼓风机电阻进行调速，另一种是利用功率晶体管进行调速。采用功率晶体管的鼓风机控制电路图见图7。
2.检修要点
早期的本田车系采用手动空调系统，其主控模块称为空调放大器，没有自诊断功能，因此只能按照常规方法进行故障检修。后期车型采用带有空调控制模块的自动空调系统，空调控制模块具有自诊断功能，因此可以利用自诊断功能对故障进行检修。下面结合广州本田车型介绍空调系统的检修要点。
（1）自诊断方法
有两种自诊断方法，一种是使用诊断仪对自动空调系统进行诊断；另一种是利用空调控制面板调取故障码，即人工自诊断方法。车型不同，人工自诊断方法也不同。下面介绍新款广本雅阁车型人工自诊断方法。2005款广本雅阁空调控制面板见图8。
1）读取故障码。
①关闭点火开关。
②关闭空调控制面板的风扇开关（鼓风机开关）。
③将温度调节旋钮调至MAX COOL（最冷）位置，然后按下模式控制按钮，选择VENT（通风）挡位。
④打开点火开关。
⑤按住再循环控制按钮。
⑥在按住再循环控制按钮的同时，在10s内按后车窗防雾器按钮5次。再循环指示灯开始闪烁，自诊断功能被激活。再循环指示灯可闪烁故障码1～6， A/C指示灯可闪烁故障码7或8。故障码闪烁形式见图9。
车型不同，故障码的含义也不同。2005款广本雅阁自动空调系统故障码表见表1。
2）退出自诊断模式。关闭点火开关，退出自诊断模式。

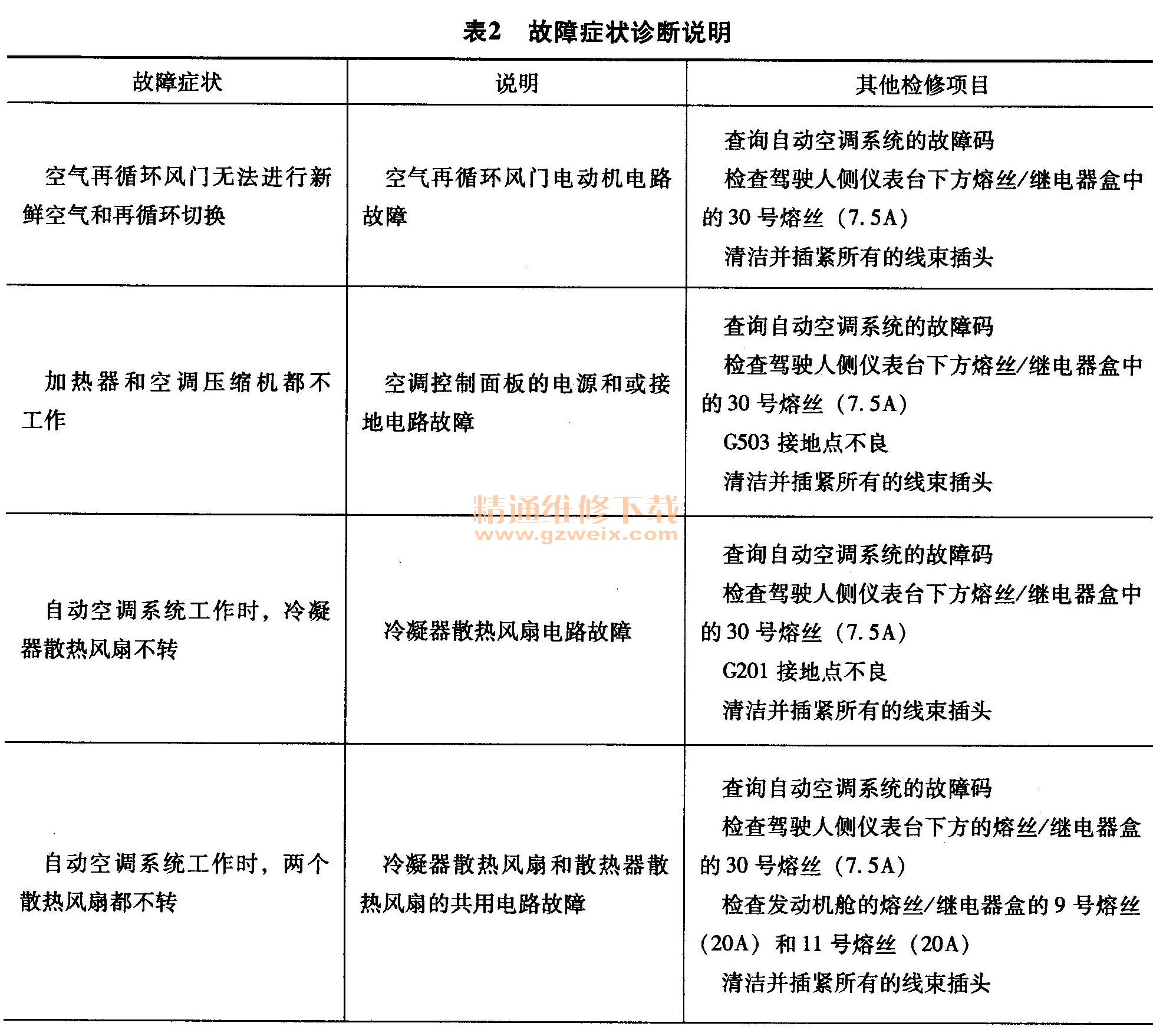

3）故障症状诊断要点。在进行症状诊断之前，要注意先检查自动空调系统的外观状况、车身电气装置和发动机控制模块（PGM-FI模块）的故障信息，然后再结合故障症状检修自动空调系统。故障症状诊断说明见表2。
（2）冷气装置的故障检修要点
1）检修注意事项。检查发动机的冷却液液位，并使发动机预热至正常工作温度。重新检测前，应检修已存在的所有故障。检查相关熔丝和接地线是否良好。检查相关的线束插头是否清洁，接触是否良好。
2）散热器冷却风扇完全不运转，但在空调接通时冷凝器冷却风扇运转的检修要点。检查发动机舱的熔丝／继电器盒、驾驶人侧仪表板下方的熔丝／继电器盒中的熔丝是否正常。从发动机舱的熔丝／继电器盒中拆下散热器风扇继电器，检查其工作是否正常。检查散热器风扇是否正常，必要时进行通电试验，以确认电动机能够正常运转。检查散热器风扇继电器与散热器风扇之间的线路连接情况。检查散热器风扇的接地线路是否正常。
3）冷凝器冷却风扇完全不运转，但在空调接通时散热器冷却风扇运转的检修要点。检查发动机舱的熔丝／继电器、驾驶人侧仪表板下方的熔丝／继电器盒中的熔丝是否正常。从发动机舱的熔丝／继电器盒中拆下冷凝器风扇继电器，检查其工作是否正常。检查冷凝器风扇是否正常，必要时进行通电试验，以确认电动机能够正常运转。检查冷凝器风扇继电器与冷凝器风扇之间的线路连接情况。检查冷凝器风扇的接地线路是否正常。
4）空调压缩机电磁离合器不吸合的检修要点。检查制冷剂压力是否正常。检查空调压力开关及其线路是否正常。检查发动机系统是否满足工况要求。检查发动机舱的熔丝／继电器盒、驾驶人侧仪表板下方的熔丝／继电器盒中的熔丝是否正常。从发动机舱的熔丝／继电器盒中拆下空调压缩机继电器，检查其工作是否正常。检查空调压缩机电磁离合器是否正常，必要时进行通电试验，以确认该离合器能够正常吸合。检查空调压缩机继电器与空调压缩机电磁离合器之间的线路连接情况。
5）润滑油的使用。在更换相关零部件后要添加润滑油，添加的容量见表3。
