2.压力分级调节的外齿轮机油泵的性能试验
采用最初可调式机油泵全供油时的泵油量模拟旁通阀调节式机油泵的泵油量,作为评价泵油量主动调节的试验结果的基础。以下用图来解释机油压力分级调节的可调式机油泵的试验结果。
图6示出了在发动机2000r/min和40℃工况下,0.27MPa和0.47MPa压力分级调节的泵油量和传动功率随机油压力变化的特性线。在调节泵油量的情况下,机油压力分别精确地保持在0.27MPa和0.47MPa不变,这表明电液式调节单元具有良好的调节品质。从相对应的机油泵传动功率特性线可以看到,在低转速范围内机油压力从0.47MPa调节转换到0.27MPa调节时所节省的机油泵传动功率就已非常显著了。

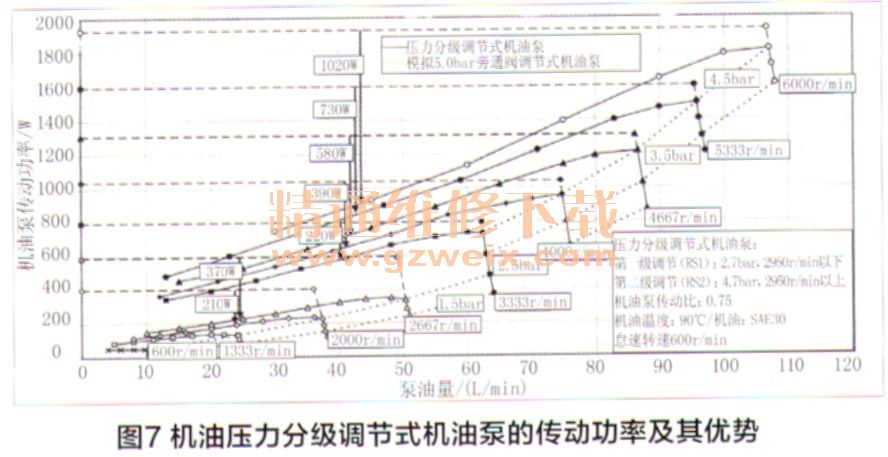

图7示出了在怠速转速600r/min和最高转速6000r/min之间整个发动机转速范围内的可调式机油泵传动功率与泵油量的关系曲线。 0.27MPa和0.47MPa之间机油压力分级调节的转换选择发动机转速2950r/min,此时正好满足最低机油压力0.25MPa的要求。
在调节机油压力保持在0.27MPa或0.47MPa不变的情况下,随着泵油量的减少,传动功率也按转速特性曲线的形状降低。2667r/min和3333r/min特性曲线之间的空隙区域,形象地表现出了在低转速范围内机油压力分级调节节省传动功率的优势,其转换点发生在转速为2950r/min时。
为了便于对比起见,图7中还示出了可调式机油泵在调节功能不起作用时所测得的传动功率,以模拟旁通阀调节式机油泵的状况,此处是按机油压力被调节在0.5MPa模拟的。
按图1所示,在机油压力为0.45MPa和机油温度为90℃时,典型发动机机型的机油流量与发动机转速无关为38.6L/min,因而在图7中按高调节压力0.47MPa设计的可调式机油泵,在90℃时被调整到的发动机机油流量假设为大约40L/min。在这样与转速无关的发动机机油流量下,图中箭头分别表示与旁通阀调节式机油泵相比可调式机油泵所节省的传动功率,图中为表示清楚起见已将箭头略为偏移。随着转速的降低,传动功率节省的优势减小,但在2950r/min转速时从0.47MPa压力调节转换到0.27MPa压力调节,而且此时发动机机油流量也降低到23L/min,因液压功率减少,传动功率节省的优势又有较明显的提高。

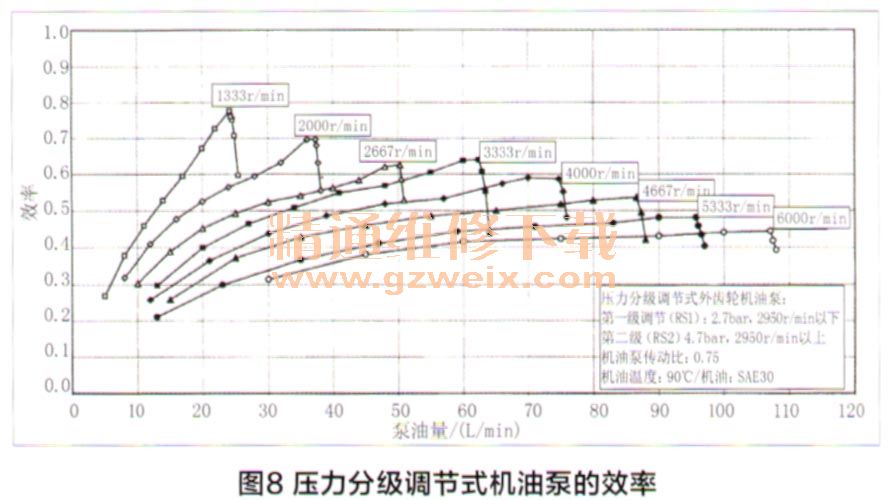

图8示出了压力分级调节式机油泵在不同转速下的效率。效率特性曲线在宽广的转速范围内较为平缓的形状表明,所选择的这种可调式外齿轮机油泵在节省传动功率方面,具有良好的随机油压力调节而高效地转换到较低液压功率的能力。
按照图3和图4所示,机油压力随着转速而降低,特别是在冷机运转时能够获得节省传动功率的效果。图9示出了在发动机2000r/min转速时相应的测量结果。与最高机油压力被限制在0.50MPa的旁通阀调节式机油泵相比,压力分级调节式机油泵由于在发动机2000r/min转速时的机油压力为0.27MPa,因而在热机运转时的传动功率只有不到前者的一半。
