5 免钥匙进入系统的进入方式

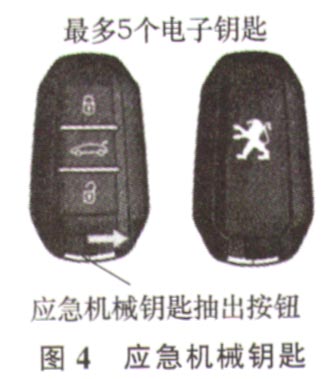

1)应急机械进入当遥控器电池缺电或遥控器不工作或者遥控器处于高磁辐射区域中,可以使用IML中的应急机械锁匙(图4)插入前门锁内,解锁和闭锁车门门锁。应急机械进入方式类似原始的机械钥匙开启和闭锁车门门锁,只涉及机械钥匙、门锁、BSI及其间的导线。
2)遥控器进入按IML按钮,可以解锁和闭锁车门门锁。遥控器进入方式类似于未装备免钥匙进入方式的遥控器工作过程:BML接收到IML的解锁或闭锁高频信号指令后,通过网线传输给BSI,由BSI控制车门锁动作,涉及的部件为:IML、BML、BSI、门锁及其间的网路和导线。

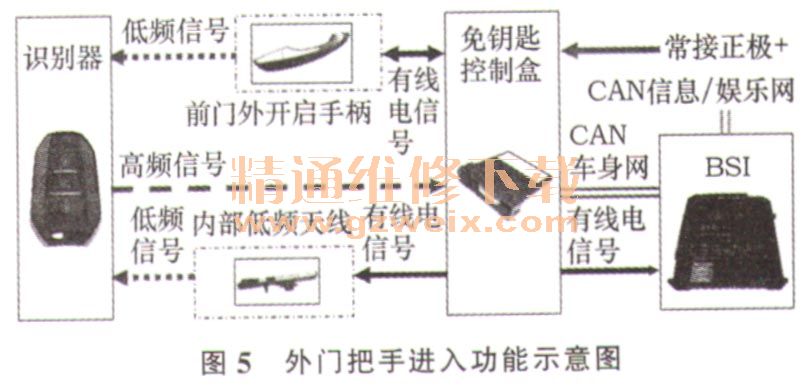

3)外门把手进入触摸COE可以解锁和闭锁车门门锁,这是免钥匙进入方式的核心功能,涉及的部件为:COE、IML、BML、BSI、门锁及其间的导线和网线。图5是外门把手进入的功能示意图。
解锁工作过程包含定位、识别、解锁3个步骤。驾驶员随身携带IML接近车辆一触摸COE-COE通过导线唤醒BML-BML通过导线要求COE发出定位信号一COE发出低频定位信号一IML收到后通过高频信号向BML回复定位信息一BML接收后再次通过导线要求COE发出识别信号一COE发出低频识别信号一IML收到后通过高频信号向BML回复识别信息一BML接收并确认后,一方面通过导线直接控制BSI内解锁继电器解锁,一方面通过网线告知BSI已发出优先解锁指令一车门解锁。
闭锁工作过程包含定位、识别、闭锁3个步骤。定位和识别过程与上面相同,但闭锁时BML是通过网线告知BSI,由BSI控制车门锁闭锁。
