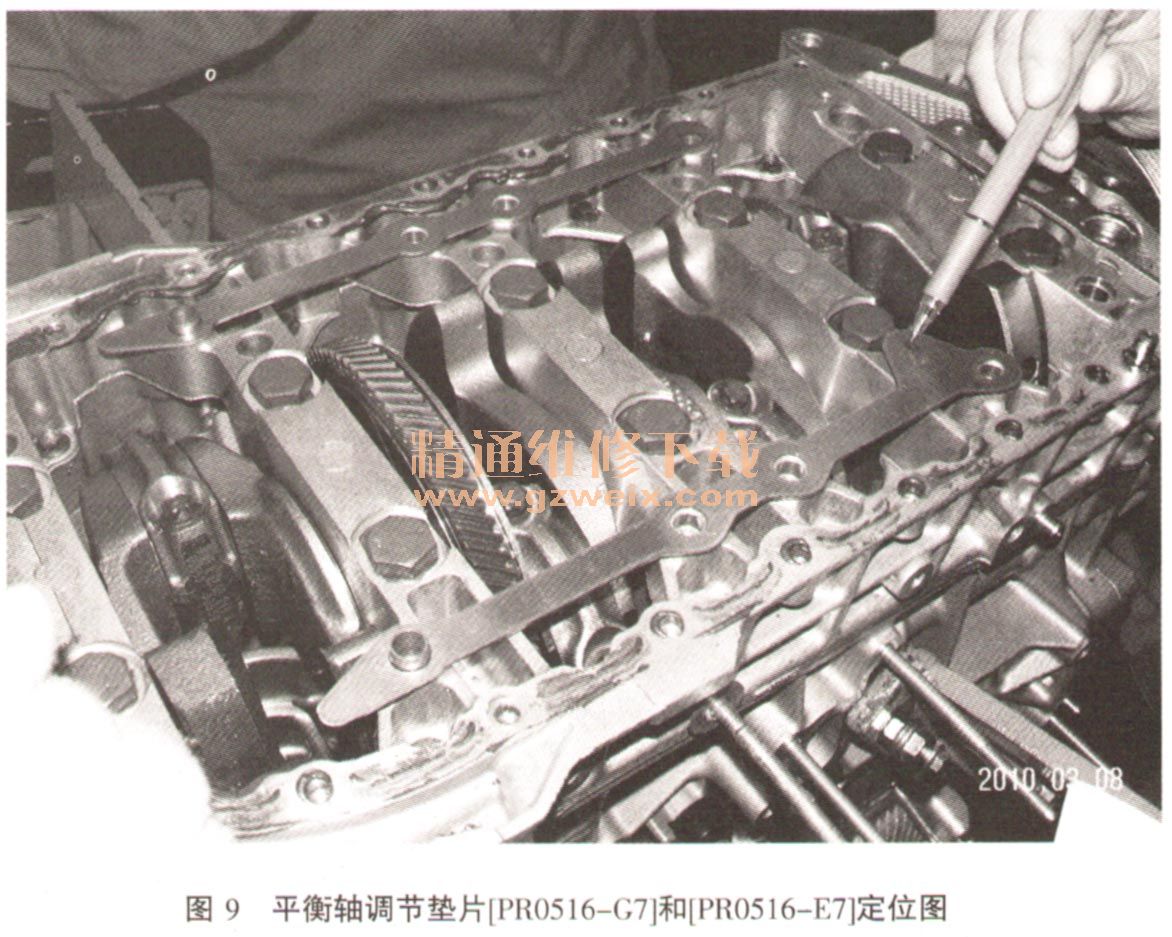

3．安装平衡轴调节垫片。将平衡轴调节垫片［PR0516-G7］和田R0516-E7]定位到平衡轴壳体与缸体之间，见图9。注意：不要用油或润滑脂对垫片润滑。按规定扭矩锁紧平衡轴壳体与缸体紧固螺栓后，取下平衡轴定位规[8610-T.D]和平衡轴定位法兰［8610-T.E]。

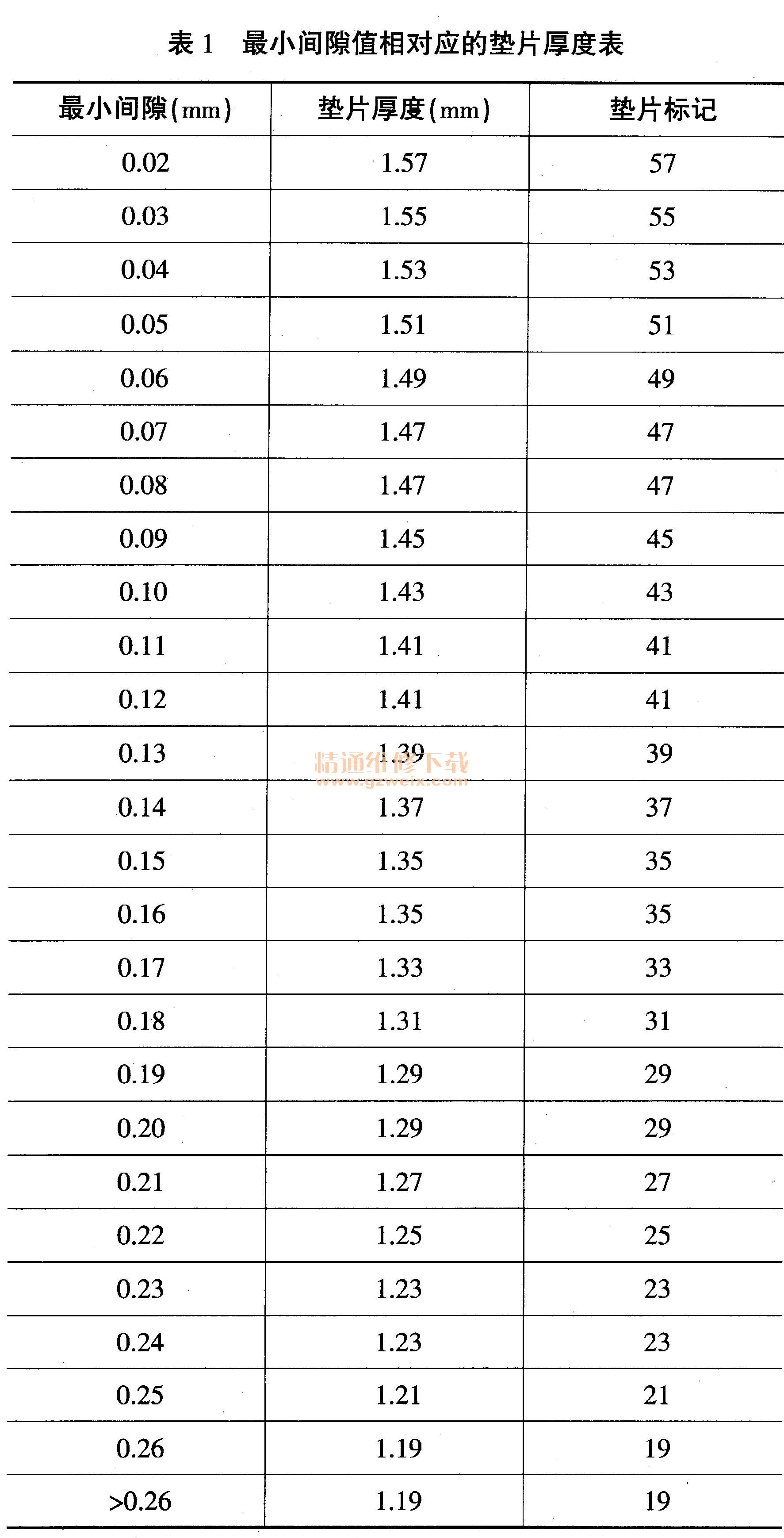

    4．调节平衡轴与曲轴之间的间隙。按照文中（五）章节所述平衡轴与曲轴之间的间隙测量方法，通过转动曲轴进行9次间隙测量，取得最小间隙值。对照表1选择合适的垫片。
      例：如果测出的最小间隙值为0.02mm，则选择厚度为1.57mm的垫片替换调节垫片［PR0516 -G7]和[PR0516 -E7]。拆卸调节垫片[PR0516-G7］和［PR0516-E7]，重新安装适用于表1中最小间隙值的垫片。

      按规定扭矩锁紧平衡轴壳体与缸体紧固螺栓，再次检查曲轴与平衡轴之间的间隙。按照文中（五）章节所述平衡轴与曲轴之间的间隙测量方法，通过转动曲轴进行9次间隙测量，每次测得的间隙值应当符合技术要求：0.01mm～0.07mm。
      如果此时测量的间隙值超出公差．值0.01mm～0.07mm，还必须进行调整。间隙值小于0.01 mm，则重新选用比现在使用的垫片更厚1级的垫片；间隙值大于0.07mm，则选用比现在使用的垫片更薄1级的垫片。
    例：现在，安装选用垫片厚度为1.43mm，安装后检查间隙小于0.01mm，则重新选用1.45mm的垫片；如安装后检查间隙大于0.07mm，则选用1.41mm的垫片。
    （七）重新安装油底壳
    在发动机油底壳的密封面上涂上一条密封胶，安装油底壳。再安装机油滤清器、机油蒸气再循环管上的固定夹、空调压缩机固定螺栓及排气管。
    安装发动机盖罩及发动机下护板，加注发动机机油并重新连接蓄电池。
    结语：装备平衡轴的东风雪铁龙C5轿车EW12 A发动机运行平稳，且平衡轴工作时有很好的润滑条件，固性能可靠。因此，精确地装配平衡轴是发动机平稳运行的有力保证。
