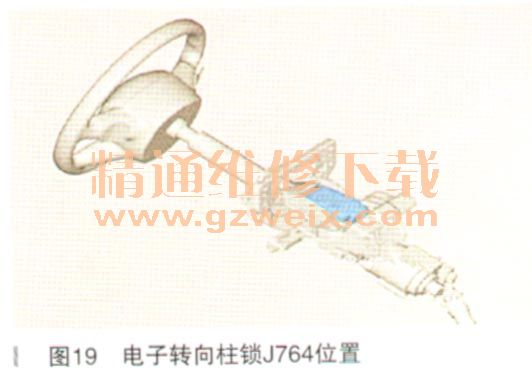

4．电子转向柱钩764（如图19所示

    转向柱能锁止的前提条件是在两个ELV使能导线上识别到电源电压。也就是说当转向柱未锁止时，接线端30是一直连通到相应的ELV使能导线上的；如果舒适系统中央控制单元J393接收到“接线端15”的请求信息，那么必须在接通接线端15之前检查转向柱是否成功松开。

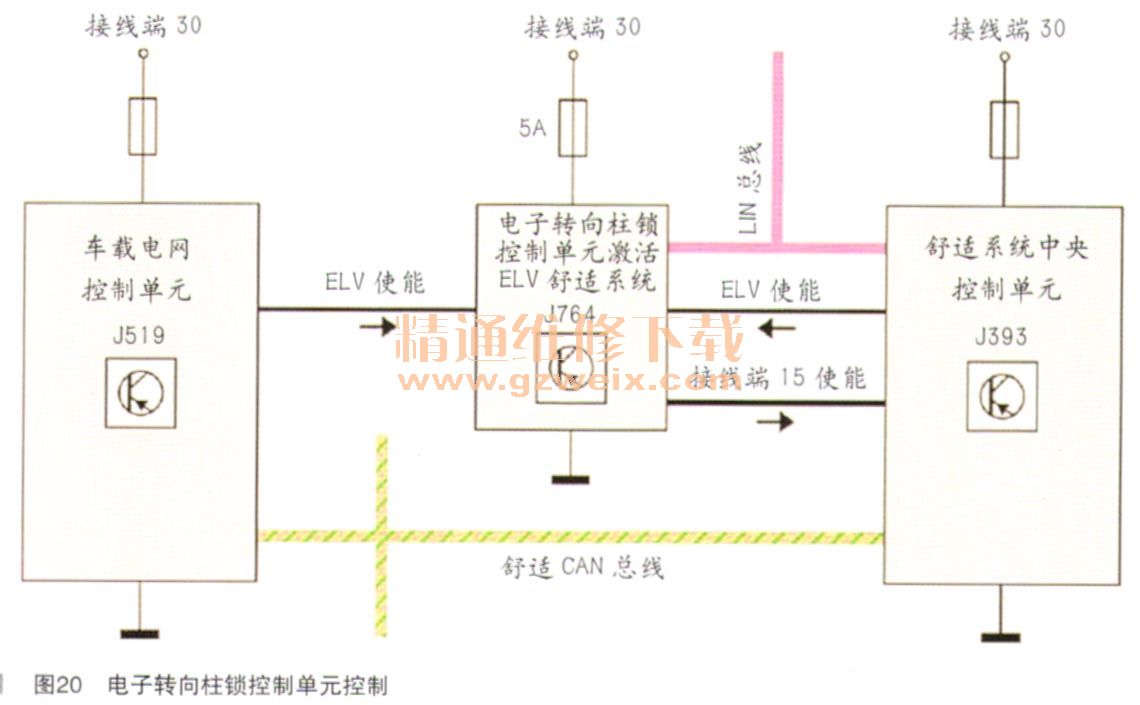

    过程（如图20所示）如下：

      （1）收到接线端15这样的请求信息后，舒适系统控制单元J393立即通过LIN总线向电子转向柱锁控制单元J764发出询问请求。
      （2）如果转向柱成功解锁，该信息将通过离散导线将“接线端15接通使能”传递给控制单元J393。
      （3）在ELV非锁止期间，启动信号导线始终保持激活状态。
    （4）接收到允许指令后，舒适系统中央控制单元J393将控制接线端15的继电器接通。
    5．高级钥匙

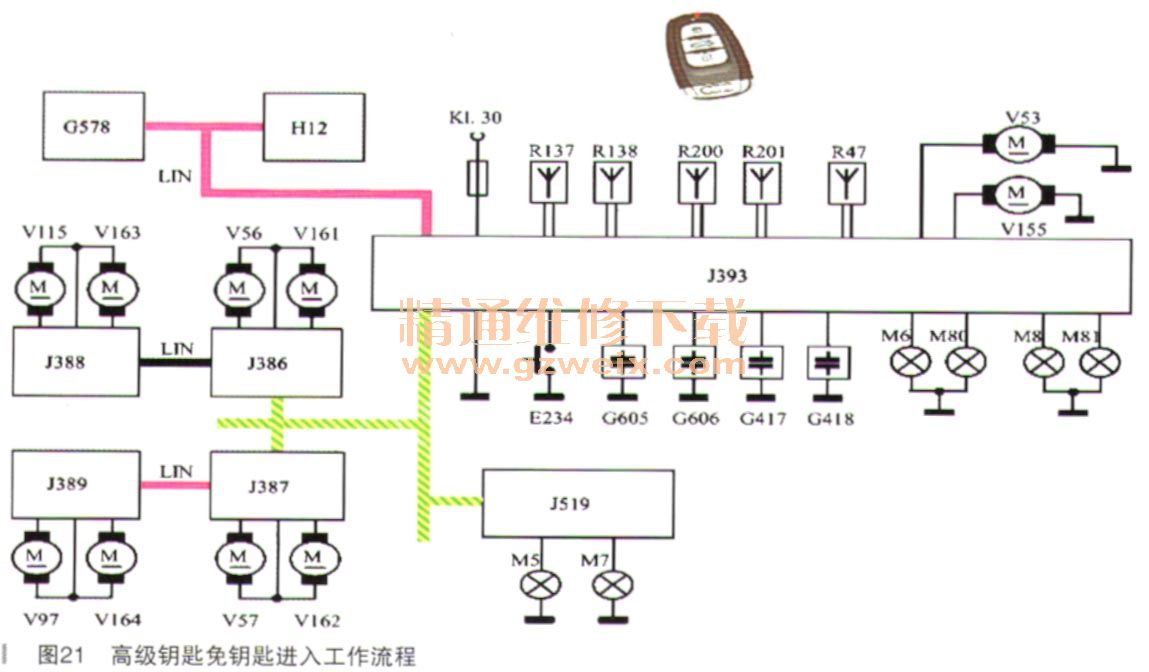

    奥迪车型高级钥匙功能（如图21所示）包含：①将钥匙放在衣服口袋内或随车的包内，即可通过触摸外拉手上的电容传感器开启和关闭车门。②无钥匙启动是指只要钥匙在车内，无需将钥匙插入点火开关E415就可以通过启／停按键E408启动或熄灭发动机。对于奥迪车系以上两种功能不一定同时配置，配置高级钥匙开门的车辆都配置无钥匙启动功能，反之配置无钥匙启动的车辆不一定配置高级钥匙开（闭）门。

    高级钥匙开门控制策略（以奥迪C7为例）：
      （1）驾驶员将手放入门把手的凹坑内，车门外把手接触传感器G605就会将“手指已放入把手凹坑”这个信息发送舒适系统控制单元J393。
    （2）J393通过所有高级钥匙天线激活车钥匙。
      （3）位于车辆内或车辆附近区域的与该车辆配对的钥匙接收到这4根天线的消息，并测量各自的接收强度。
      （4）钥匙发出一个消息，带有4个接收强度、钥匙标识信号和钥匙的防盗锁密码信息。
      （5）J393通过R47读取钥匙防盗信息，如验证通过则向舒适总线发送解锁信息，并接通转向灯。
      （6）各车门控制单元根据J393信息控制门锁电机打开车门。
    高级钥匙无钥匙启动控制策略：
      （1）驾驶员按下启动／停止按钮E408。
      （2）通过读取3个微动开关，舒适系统控制单元J393理解为按下按钮。
      （3）舒适系统控制单元在时间上交错地触发两根车内天线R137和R138。
      （4）位于车内的钥匙接收到两根天线的消息并测是其接收强度。
      （5）钥匙发出一个消息，带有两个接收强度、钥匙标识信号和钥匙的防盗锁密码信息。
      （6）舒适系统控制单元通过中央门锁的天线R47接收钥匙消息。
      （7）舒适系统控制单元检查钥匙消息，确认发送淌息的车钥匙是否具有正确的防盗密码。
（8）根据所测得的接收强度，舒适系统控制单元检查发送信息的车钥匙是否位于车内（包括后备箱）
（9）如某满足接线端15的启动条件，则将触发接线端15继电器。
（10）发动肌控制单元通过CAN总线和一根离散线路获得接线端50要求。
      （11）如果满足发动机启动的各项条件，则发动机控制单元将触发两个接线端50继电器。
      （12）启动机将被通电、啮合并使汽车发动机转动。
      （13）一旦发动机转速超过最低值，则开始喷油，发动机控制单元接管发动机管理并停止触发两个接线端50继电器，发动机开始运转。
