新款自动变速器内的离合器平衡活塞与换挡控制(4)
来源:汽车与驾驶维修  作者:佚名  2015-06-10 12:14:27

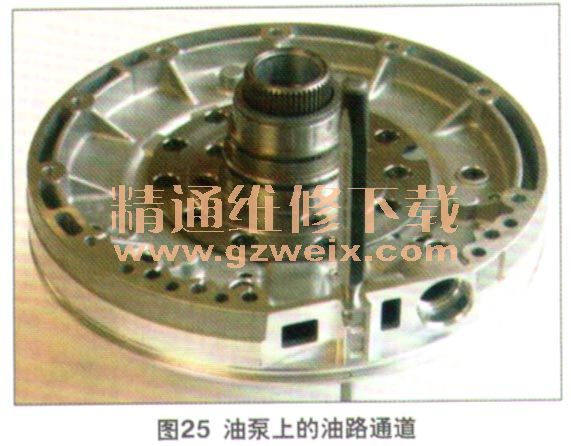

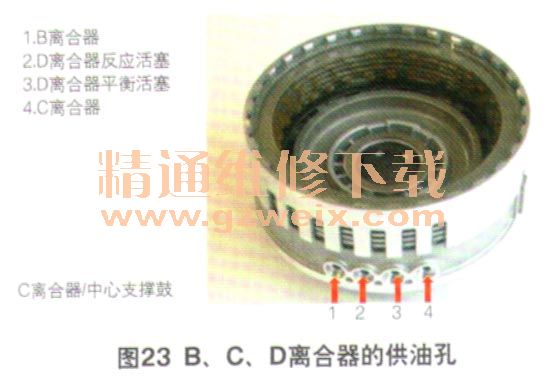

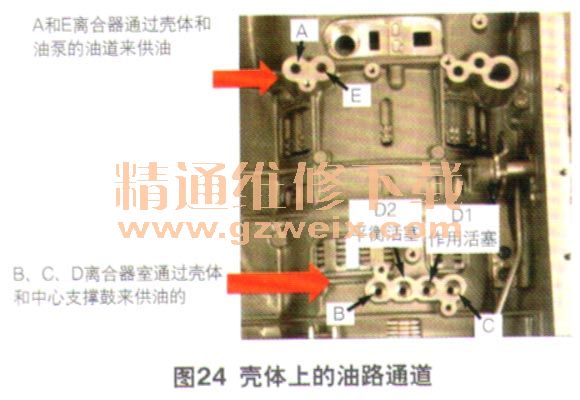

    在检查完后离合器后,接下来要搞清楚油压是从哪里进入各离合器的。离合器油压的控制来自于阀体,但是在阀体与离合器之间还有油路通道,它们是油泵的油路通道和壳体的油路通道,这部分也要进行检查,通常用液体打压机或者压缩空气来测试这些油路通道是否有泄漏点。图23显示了中心支撑鼓的进油孔,其中3号口就是D离合器的平衡活塞油路通道。往上追溯,此油路来自于壳体的油道。从图24中可以看到对应于图7中的4个油路通道在变速器壳体上的来源。而A、E离合器的供油则来自于油泵(图25)和变速器壳体。这些通道都需要分别进行气压或液压的测试。因此要正确诊断故障根源,必须搞清楚各离合器的油路在变速器内的来龙去脉,这样才可以系统地对变速器故障进行根源追踪。

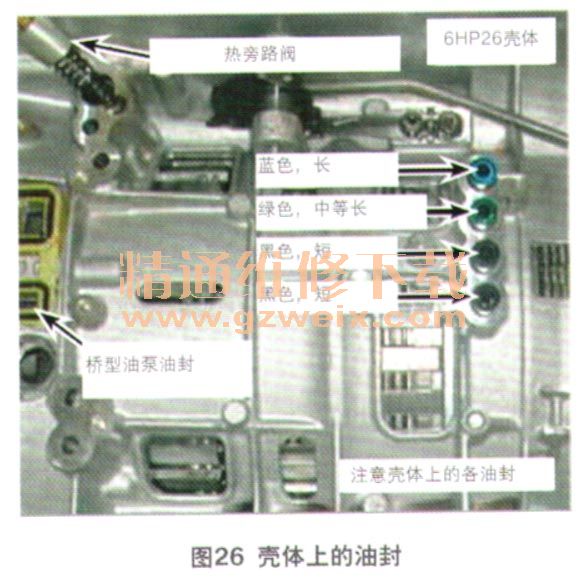

    在变速器的壳体上(图26),要注意油泵通道处的桥型油封,在更换此油封时需要注意原厂有好几种不同的版本,要确保使用正确高度的油封,其安装位置也随着版本不同而变化。壳体上对应B、C、D离合器油路的4个管状油封在更换时也要确保使用最新的版本。这些壳体上的油封如出现泄压,会立刻影响到离合器的工作油压。

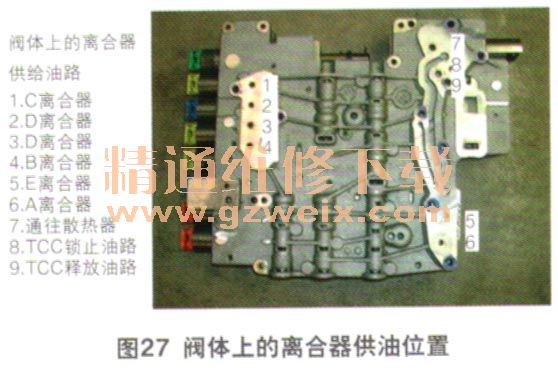

    各离合器油路的最终来源是阀体,如果离合器各油路都工作正常,那么接下来就要检查阀体油路了。首先要知道哪个离合器的油路是从阀体的哪个供油孔流出的。图27显示了ZF6HP阀体上的离合器供油位置。

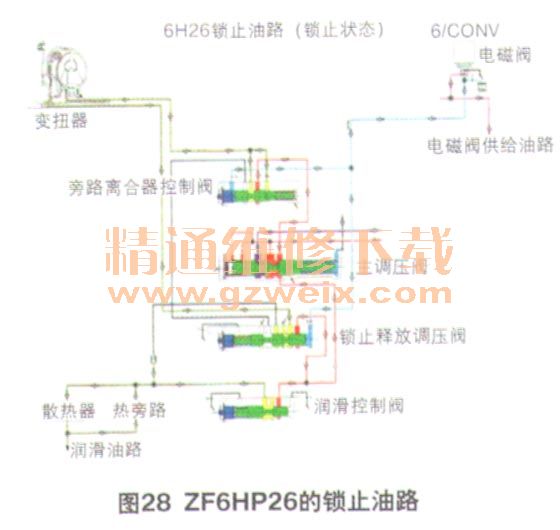

    那么在阀体内,哪些油路是和离合器的平衡油路相关的呢?ZF6HP的设计使用了润滑油路来为离合器的平衡活塞油路供油。从图28中可以看到,阀体内的润滑油路是由润滑控制阀来进行调节的。
