新款自动变速器内的离合器平衡活塞与换挡控制(4)
来源:汽车与驾驶维修  作者:佚名  2015-06-10 12:14:27

    宝马ZF6HP系列变速器
    各大变速器厂家在6挡自动变速器上都开始采用离合器平衡活塞的设计,尤其在宝马6HP系列的变速器中,几乎每一个离合器都采用了平衡活塞的设计。变速器厂家为何要这样设计呢?如前所述,这主要还是为了提高变速器换挡的速度,以便和双离合变速器进行竞争。
    为了提高离合器的作用速度,这些新款变速器不再是当离合器需要作用时才开始充油,而是在其不作用时离合器的主活塞腔内已经充了油压,这样在离合器需要结合的时候,只要再增加油压即可,无需等待供油充满整个离合器活塞腔。但是活塞腔内的油在离合器旋转时会产生额外的离心力,提前推动作用活塞从而引发离合器的提早结合。正因为这种考虑,所以在设计时加入了活塞中的活塞—平衡活塞,让平衡活塞腔里也充入一定的油压,使其平衡主活塞腔里的油压,抵消其额外的离心力。此外,平衡活塞里的油压在离合器作用时还可以起到一个缓冲作用,相当于一个蓄压器,以使换挡过程更平稳。

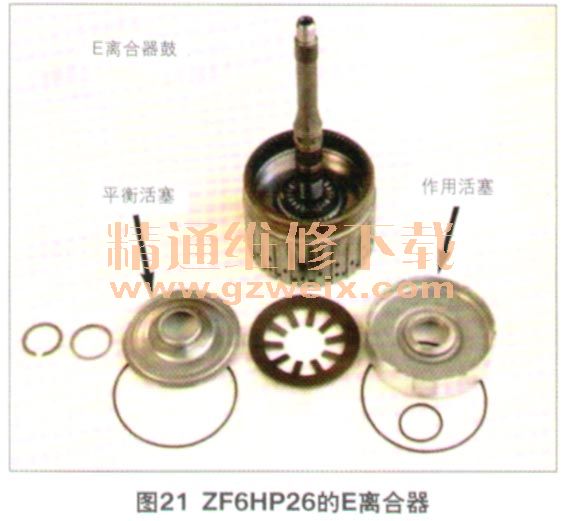

    在宝马6HP系列的变速器中,与此平衡活塞的油压相关的换挡故障很常见。如果我们遇到换挡故障,或者看到某个离合器的摩擦片有损坏,我们先从离合器本身开始查起。图17~图21显示了A、B、C、D和E各离合器的分解图,特别需要注意各离合器的作用活塞、平衡活塞、密封圈及离合器鼓,查看是否有泄漏。









    检查各离合器时,除了以上提到的位置外,还要特别注意离合器上的各个铜套(杯士),如图22所示。很多维修经验告诉我们,在维修6HP系列变速器时,往往在更换了磨损的各个铜套后换挡就正常了。其原因就在于此处的铜套不仅用于定位离合器鼓的轴,还起到密封作用。当有些铜套磨损后,作用活塞的油压或者平衡活塞里的油压就会泄漏,于是造成换挡故障。
