新款自动变速器内的离合器平衡活塞与换挡控制(4)
来源:汽车与驾驶维修  作者:佚名  2015-06-10 12:14:27


    润滑调节阀是6HP系列阀体中的常见故障点之一,其阀孔容易被滑阀磨损,使润滑油压从滑阀的两端泄压,从而降低了润滑油压,其产生的后果主要有2类:一类是变速器内的润滑油压不足,导致变速器内的行星轮、铜套由于过热提早失效;另一类是离合器平衡活塞的油压受到影响,破坏了离合器内作用活塞和平衡活塞的正时性,从而在换挡中产生打滑或冲击,这一点很多人并不知晓。因此,在检查离合器时发现铜套由于过热而失效,往往需要对阀体中的润滑控制阀进行检查。

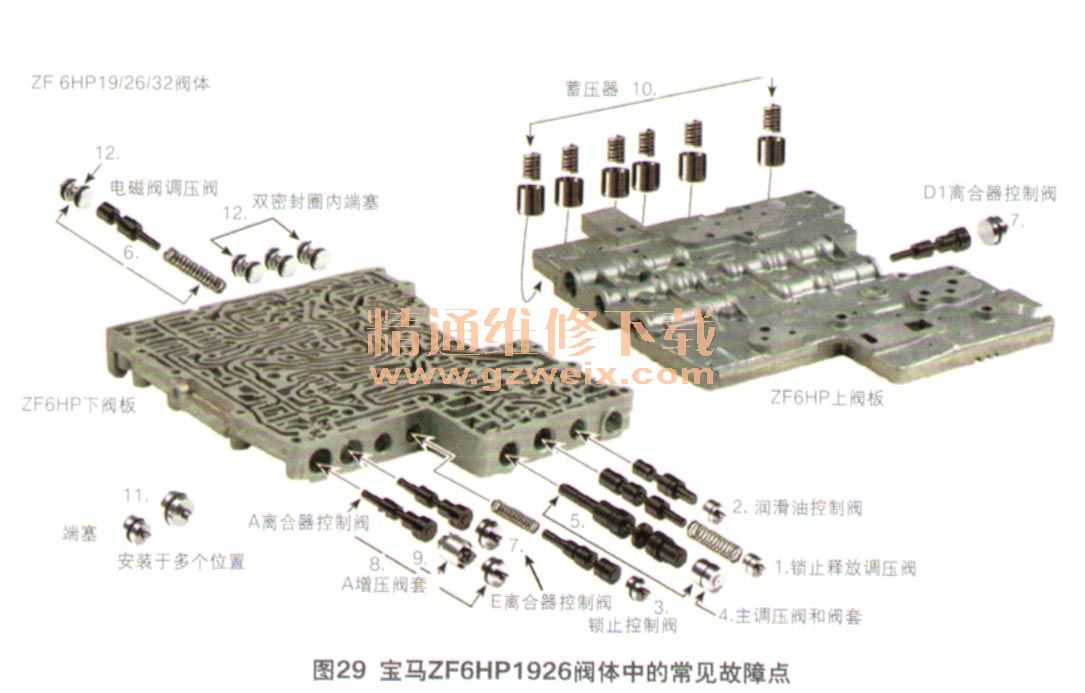

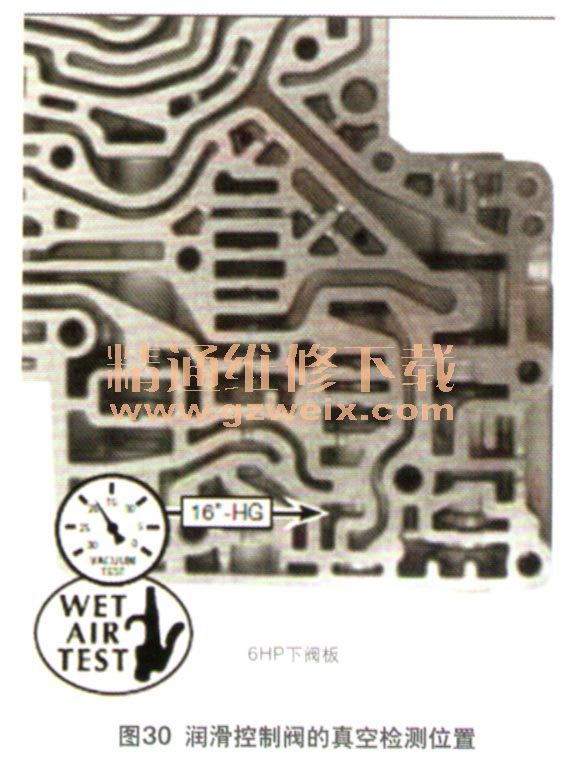

    润滑控制阀的位置是图29中的2号阀。除了目测检查外,最可靠的方法还是对其使用真空测试法,在图30中指定的位置进行真空测试,如果真空压力低于54.18 kPa (16英寸汞柱),则需要对此处使用改良阀和铰孔修复,否则就需要更换阀体。

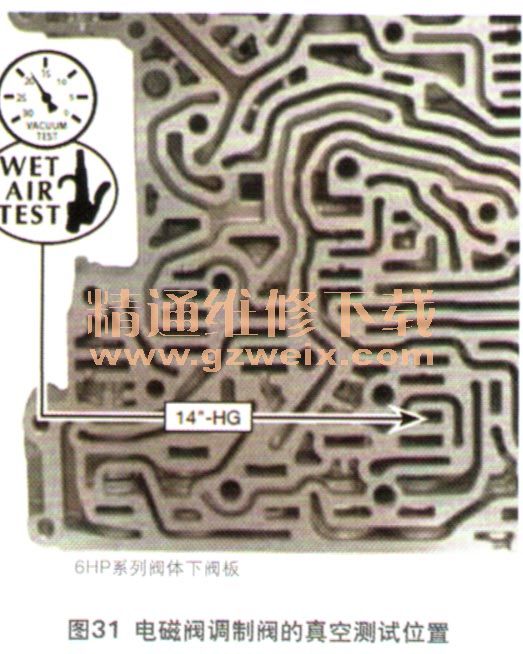

    对于润滑油路,除了最重要的润滑控制阀外,还需要追溯其上游的各油路,主要涉及到锁止释放调压阀和主调压阀。特别需要指出的是,电磁阀的供油也会对各油路、包括润滑油路的输出产生影响。因此在检查6HP阀体时,要注意上游的电磁阀调制阀和主调压阀的检查。从图28中可以看到,电磁阀要调制出正常的油压,首先需要得到正常的供油,而这个供油则由电磁阀调制阀来控制。图29中的6号阀就是电磁阀调制阀,它是阀体中最常失效的部位,不仅阀孔和阀芯容易磨损,其后部的端塞也容易被阀芯撞变形而产生看不见的泄压。可以通过图31中的位置来对其进行真空测试,如果真空压力低于47.41 kPa(14英寸汞柱),则需要对此处使用改良阀和铰孔修复,否则就需要更换阀体。

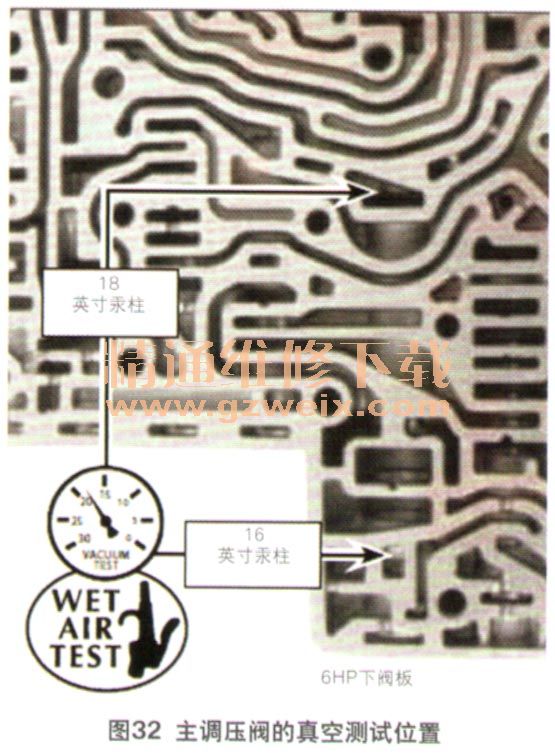

    最后,主调压阀是阀体中最重要的控制阀,它的性能直接影响到所有的油路,会产生各种换挡故障,包括入挡延迟、无倒挡、换挡冲击、换挡打滑和主油压不稳定等。可如图32中的位置来对其进行真空测试,如果真空压低于47.41 kPa (14英寸汞柱),则需要对此处使用改良阀和铰孔修复,否则就需要更换阀体。

    以上介绍了对于换挡故障的查找思路,根据离合器的油路,从其终点,即离合器开始,顺着油路的来源往上游倒查,经过油泵和壳体,最终查到阀体的油路,然后是电磁阀,最后是变速器控制单元。顺着这个思路进行检查,就一定能找到故障的根源。
