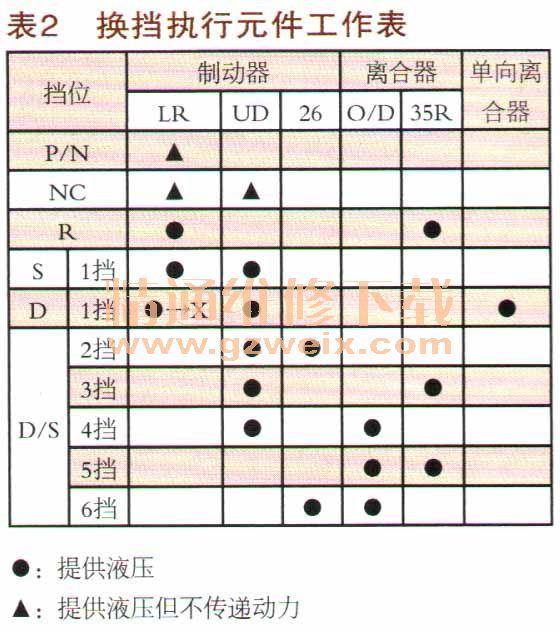

三、动力传递路线（如图19、表2所示）
注：NC表示空挡控制，而所谓的空挡控制就是指变速器处于D挡位时，驾驶员踩下制动踏板车辆停止时间超过2s以上时，自动变速器控制单元就会通过控制电磁阀降低提供给UD制动器和LPL制动器的液压，而一旦驾驶员释放制动踏板，空挡控制就会被取消。这样控制的目的就是减少车辆在D挡时踩下制动踏板等交通信号灯时车辆产生的震动和能量损耗。
1.P/N挡：LP制动器工作，第三排行星架和第二排行星架被锁止，第三排行星齿轮组的太阳轮与输入轴相连接并与输入轴同步旋转，由于第三排行星架被固定，第三排行星轮只能减速自转不能公转，第三排行星轮带动第三排齿圈和第一排齿圈旋转，由于第一排和第二排行星齿轮组没有其他被驱动或固定的部件，故没有动力输出。注：在P挡时，P挡锁止机构将主动传输齿轮锁止，主减速器固定，车辆处于静止状态。
