剖析奔驰车系雨刮清洗控制系统技术

来源：汽车维修技师作者：佚名 2015-08-28 05:11:35

奔驰轿车的雨刮清洗系统有一个雨刮电机控制和主从两个雨刮电机控制两种类型，本章以220车型为例介绍一个雨刮电机控制的原理，以221车型为例介绍主从两个雨刮电机控制的原理。另外将综合介绍大灯清洗装置、雨刮水加热装置、雨刮辅助喷射装置等。

   一、221底盘车型雨刮清洗系统简介
（一）部件概述

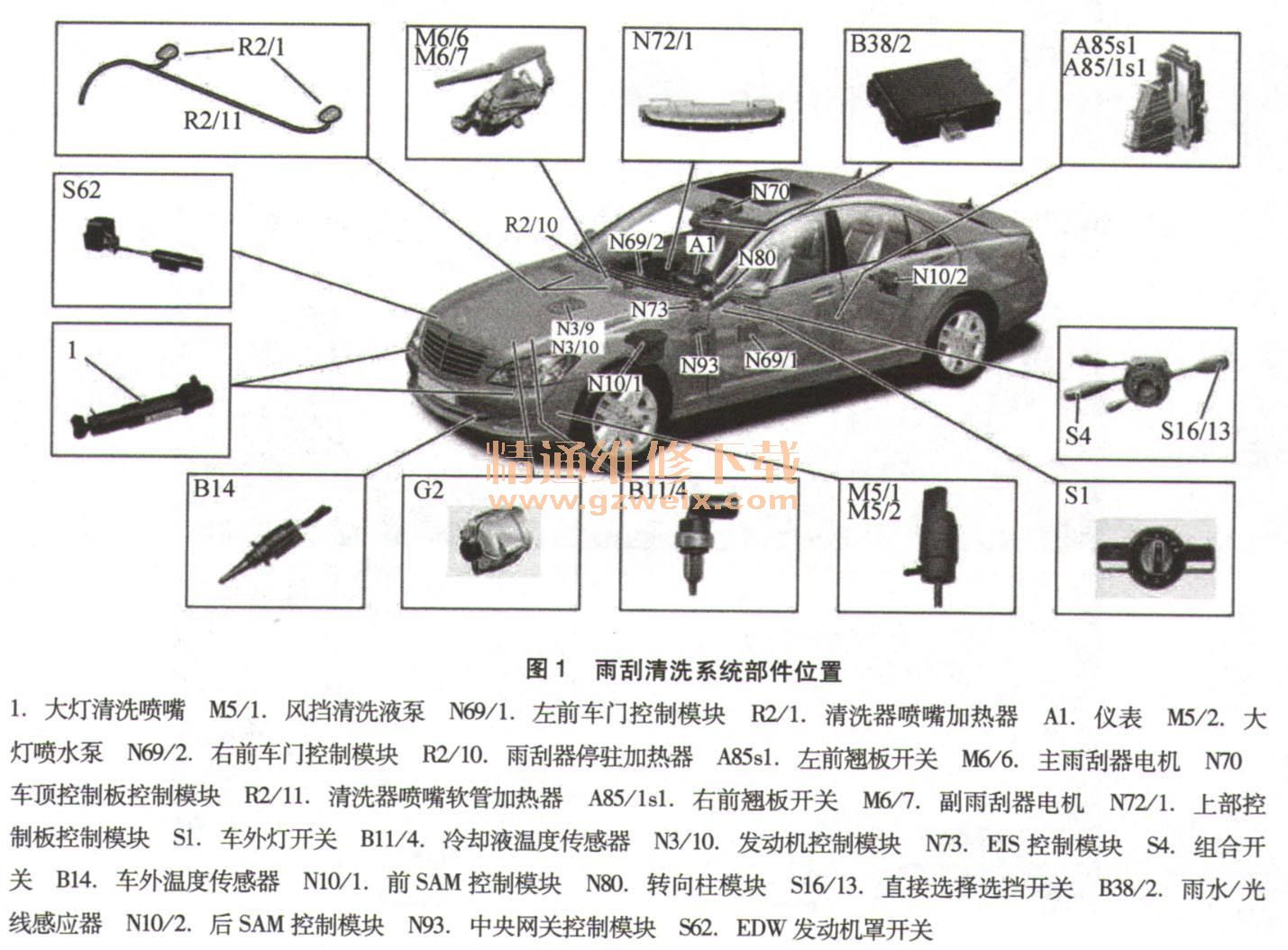

    1．雨刮清洗系统部件位置（图1）

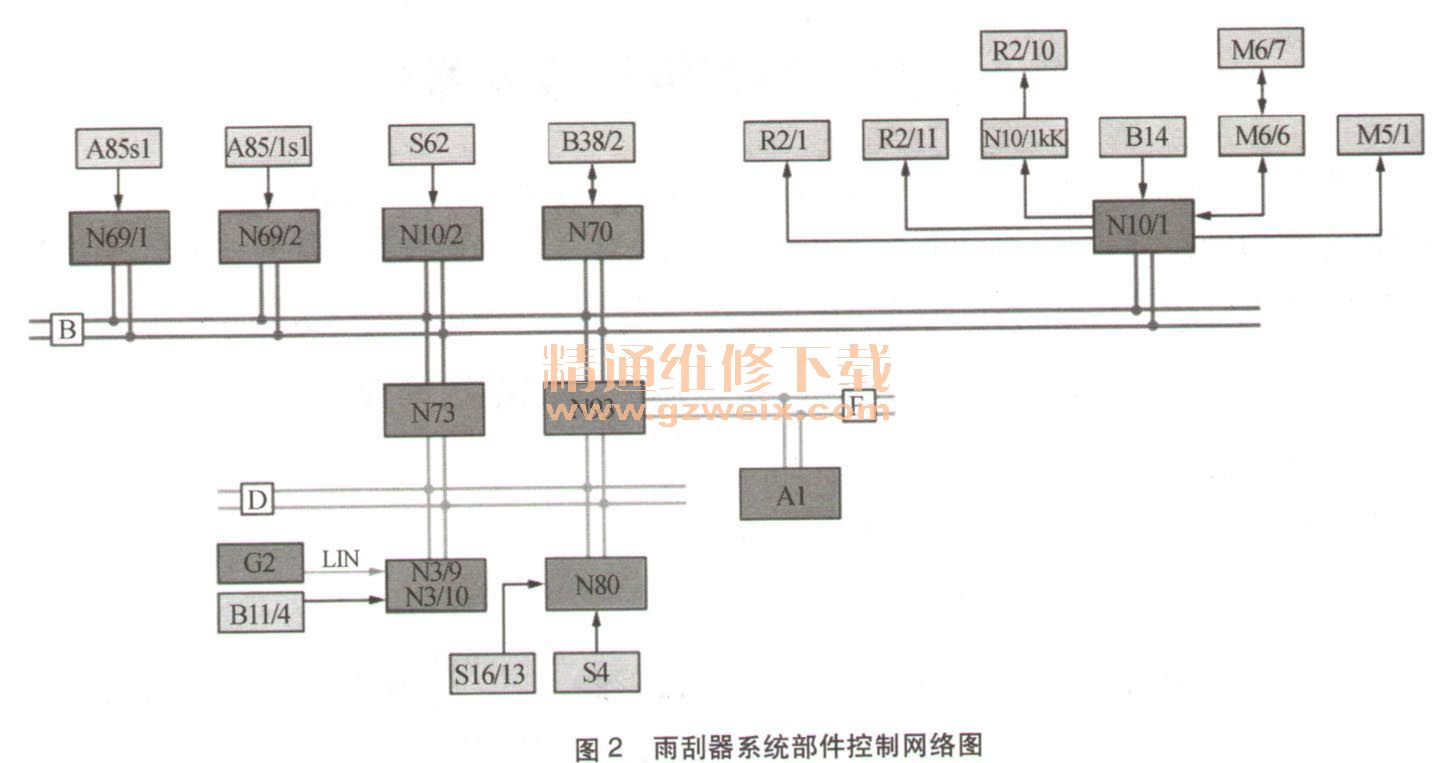

    2．雨刮器系统部件控制网络图（图2）

    3．雨刮器电机部件说明

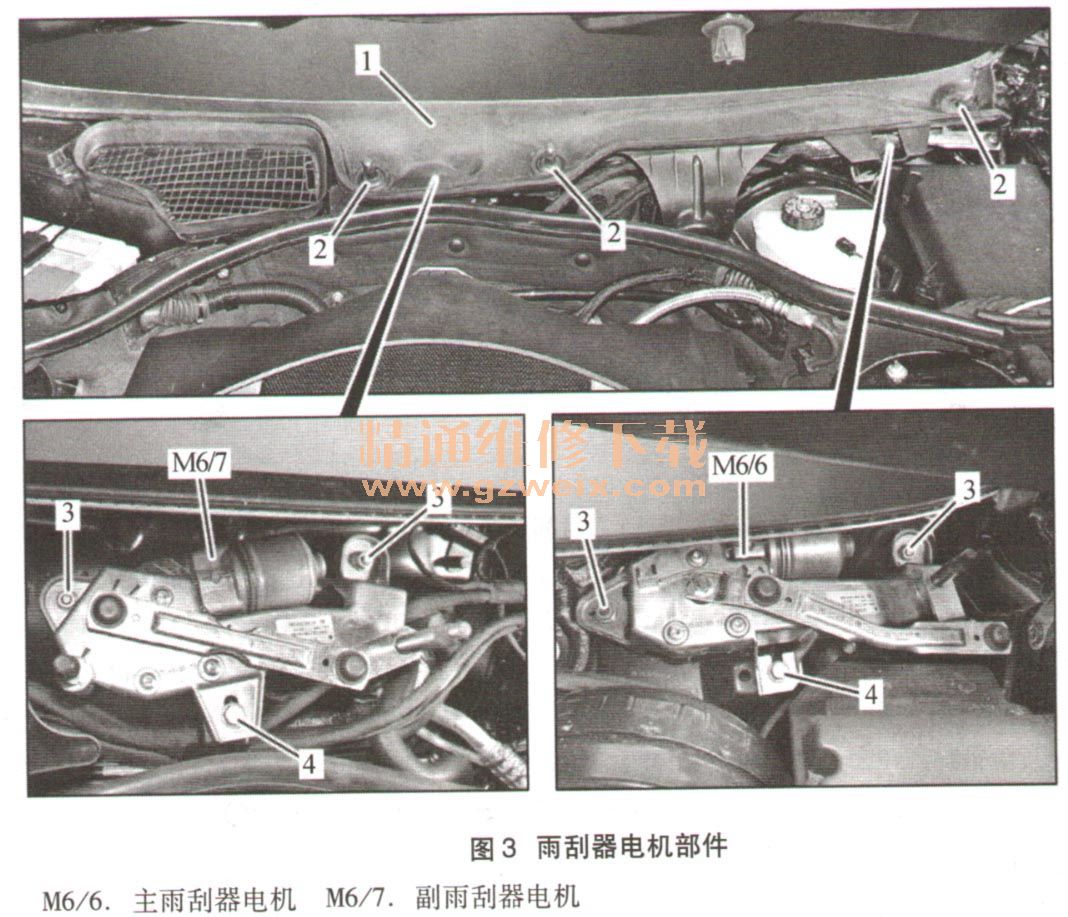

    主雨刮器电机和副雨刮器电机位于风挡玻璃下部的发动机室后部（图3）。前SAM控制模块N10/1通过串行接口促动主雨刮器电机工作，然后主雨刮器电机通过串行接口促动副雨刮器电机工作。

    4．雨水／光线传感器部件说明

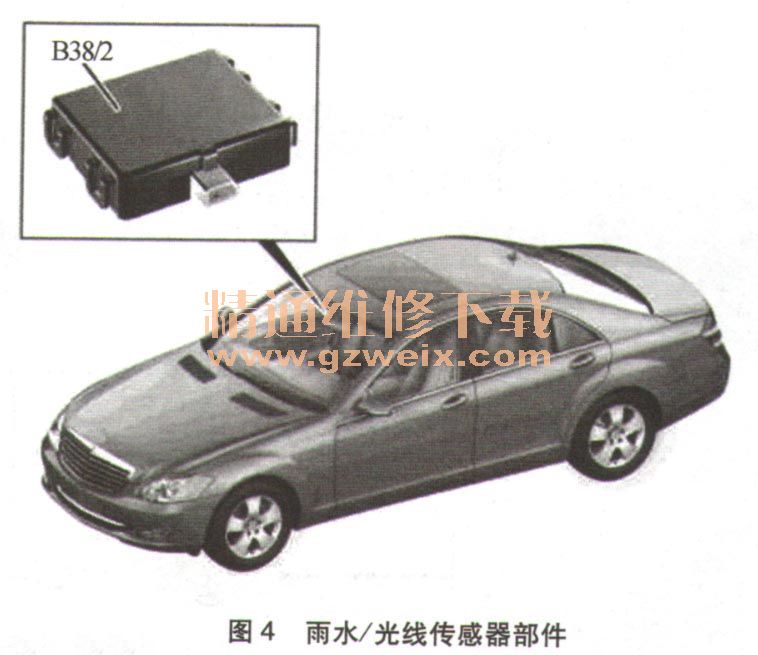

    B38/2雨水／光线传感器位于车内后视镜下的风挡玻璃内侧（图4），用来测量光线强度和风挡玻璃上的潮湿度。同时车内照明和外部照明根据光线强度自动控制。根据风挡玻璃的潮湿程度，通过两个敏感度等级来控制雨刮器系统的间歇式刮水操作。

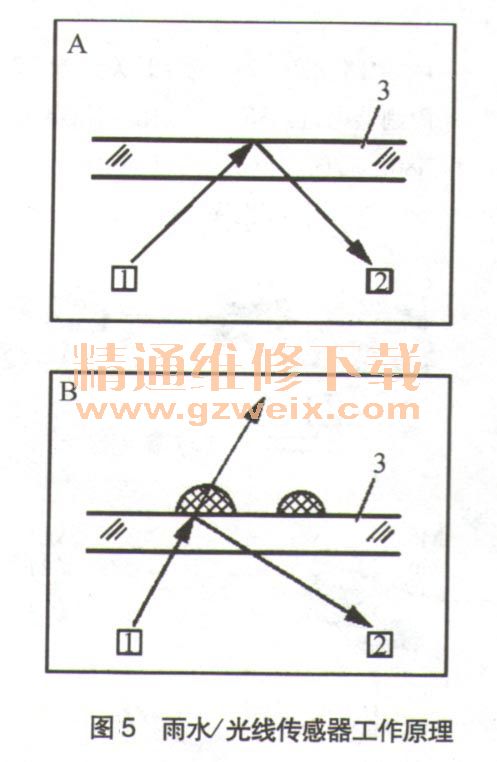

    雨水／光线传感器的工作原理，如图5所示。

    红外线光束从红外线发射装置（1）发出并射至风挡玻璃（3）上。然后，红外线接收装置（2）测量风挡玻璃反射的光线强度。如果雨水／光线传感器部位的风挡玻璃干燥（图A），那么光线几乎完全被反射，红外线接收装置测得的光强度也较高。如果雨水／光线传感器部位的风挡玻璃潮湿（图B），那么部分光线将被风挡玻璃散射出去。因此，反射光线的强度降低，红外线接收装置测得的光强度也降低。红外线接收装置测得的光强度反映了风挡玻璃的潮湿度。测得的光线强度越小，风挡就越潮湿。此信息通过车顶控制板控制模块OCP（N70）发送到车内控制器区域网络（CAN）上。
    5．维修提示
    更换前风挡玻璃后的对雨水/光线传感器的匹配：
    连接DAS诊断仪→车顶控制板控制模块OCP→控制模块适配→雨水／光线传感器→参数设置和风挡玻璃调校→风挡玻璃款式（红外线玻璃A221 670 020 1） →将设码传输到控制模块→F2→设置“雨水／光线传感器”参数（S85/S86 A221 820 802 6）→F3→将设码传输到控制模块→设码已进行。雨水／光线感应器与风挡玻璃的调校→启动，F5 。
    关于所匹配车辆风挡玻璃款式和雨水／光线传感器参数的设置应以车辆配置零件的实际号码为准，上述参数选择为多数车辆配置情况，仅供参考。
