（4）音频网关N93/1。

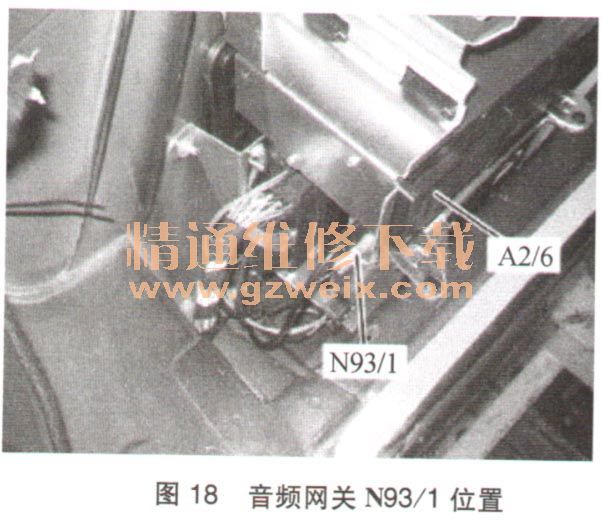

    音频网兰N93/1位于后备箱左侧底部，CD换碟器的下方（图18）。

    音频网关控制模块的任务：
    ·媒体定向系统传输（MOST）主环路
    ·收音机接收器（AM/FM）
    .B级控制器区域网络总线（车内）（CAN B）和媒体定向系统传输（MOST）的接口
    ·MOST中央诊断接口

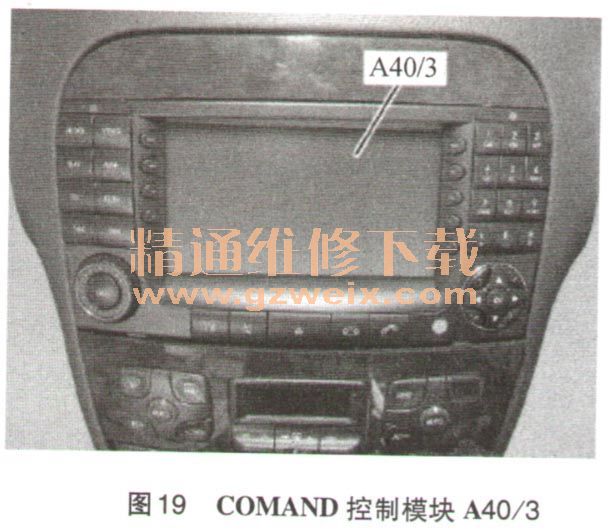

    （5） COMAND控制模块（图19）。

    COMAND控制模块功能：
    处理按钮和开关操作COMAND操作、显示和控制模块（A40/3）的功能键盘上的控制按钮和开关通过微处理器I/O端口读取并发送至中央计算机。根据系统功能，控制按钮和开关操作在中央计算机中得到进一步处理，或以数据电报的形式通过总线系统（媒体定向系统传输（MOST） ，B级控制器区域网络总线发送至其他系统部件。
    图形编辑和图像输出：图形子系统可编辑和输出操作显示内容。操作显示内容被图形子系统通过RGB输出内部输出至显示器。RGB信号包含了红、绿、蓝三原色和同步信号的信息和振幅。
    诊断接口和MOST部件故障管理：在操作期间，COMAND控制模块A40/3存储非易失性存储器中出现的所有故障。这些故障只能通过智能诊断仪读取每个MOST部件具有自身的故障存储器。根据智能诊断仪请求，故障通过MOST发送至音频网关控制模块（N93/1），然后通过诊断接口读取。
    多标准光盘驱动器：COMAND操作、显示和控制模块A40/3的多标准驱动器可读取来自视频DVD和音频CD的数据。此数字数据在经过处理和放大后通过车辆扬声器输出至显示器。
    （6）电话接口。
    电话接口A34/4位于后排长座椅右侧下方的底板上。同样以2003年9月份为分界，之前接门为D2 B版本，之后接口为MOST版本。
    电话接口A34/4具备MOST接口、信号处理和转换、MOST唤醒信号的输入功能。
    电话接口A34/4通过离散的唤醒线路开启和关闭。该接口会在电压降（静止状态级别为最大值SV）和唤醒信号持续期间作出反应。电话接日A34/4通过线路连接至便携式移动电话支架，以进行供电和信号传输。通过使用离散的数据线路，MOST的控制数据通过电话接口A34/4发送至便携式移动电话支架，再发送至移动电话A34/6。然后根据操作单元的请求，电话接口A34/4将执行的功能（例如选择电话号码、“ON”或“OFF”等）发送至便携式移动电话A34/6。相反，电话接口A34/4的数据（来电者语音、控制数据）被转换为相应的MOST格式，然后被发送至操作单元，以进行进一步处理。电话接口A34/4将电脉冲转换为光脉冲。
    相关资料：2015年4月奔驰WIS维修系统
