剖析奔驰车系NTG1版本车载娱乐系统

来源：汽车维修技师作者：佚名 2015-11-05 14:28:41

    二、220底盘车型车载娱乐系统简介
    1. 220底盘车型车载娱乐系统概述

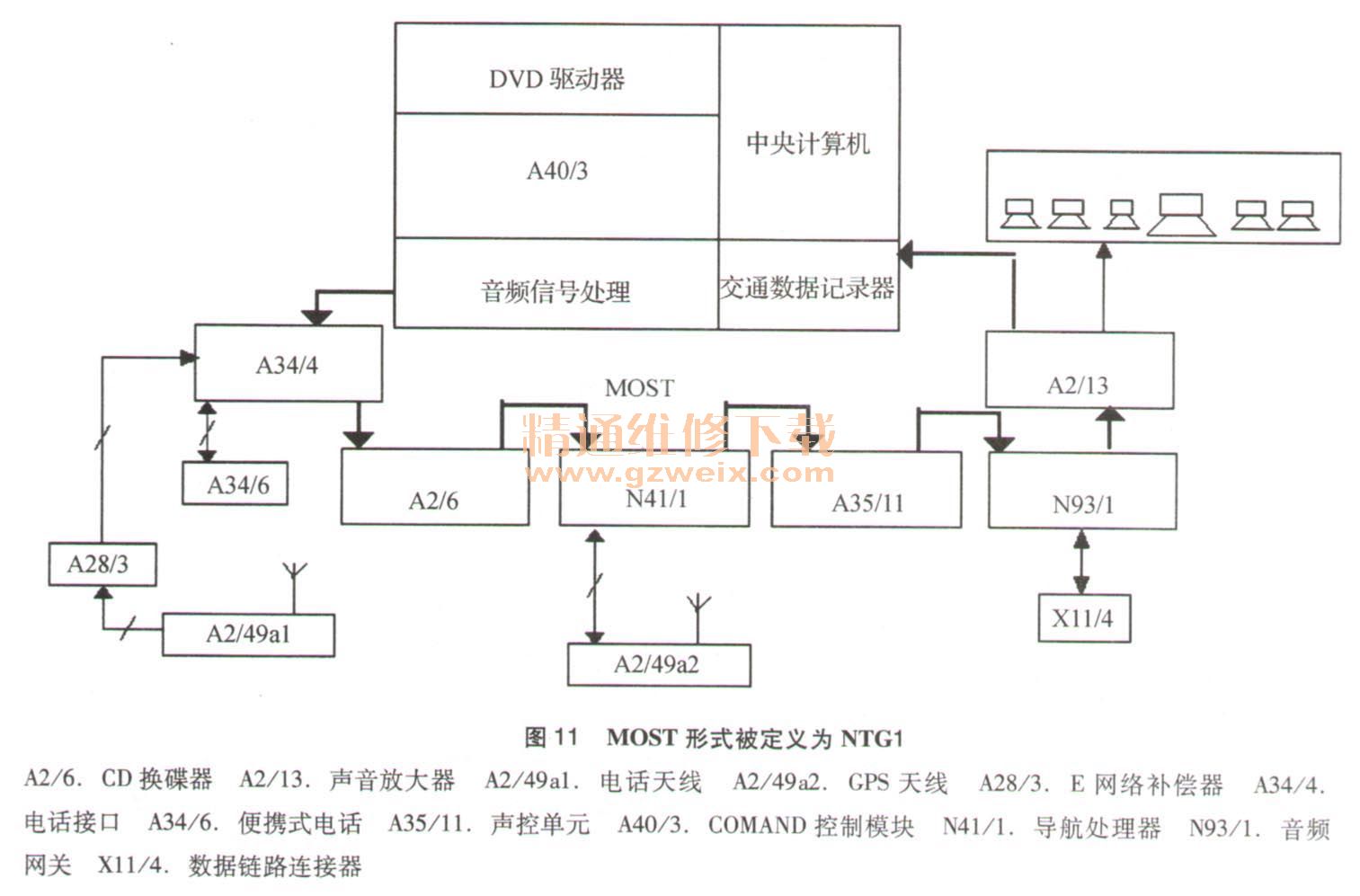

    对于220车型的车载娱乐系统大致可以分为两类别，以2003年9月为分界线，之前的光传媒系统为D2B形式，此后的媒介为MOST形式，D2B因其自身特点未被定义入NTG范畴，采用MOST形式被定义为NTGI（图11）。

    音频网关N93/1作为CAN B和媒体定向系统传输MOST之间的接口。音频信号被发送到音频网关并通过车辆扬声器输出。COMAND控制模块A40/3是COMAND系统的中心部件。它包括一个可播放视频的液晶显示器（LCD），用于输出导航系统和电视图像的操作菜单和地图数据等信息。通过功能键操作并在显示屏上通过菜单进行指导。某些功能还可以使用多功能转向盘按钮激活。多功能转向盘上所有会影响COMAND控制模块的按钮促动都首先作为CAN信息从转向柱模块N80发送到仪表（A1）。仪表（A1）将按钮促动与多功能显示器（A1p13）中的当前菜单设置相连，然后将相应的CAN信息发送到COMAND控制模块。
    2. 220底盘车型MOST环部件网络连接图（图12）

    3. 220底盘车型MOST环部件布置图（图13）

    4．部件概述

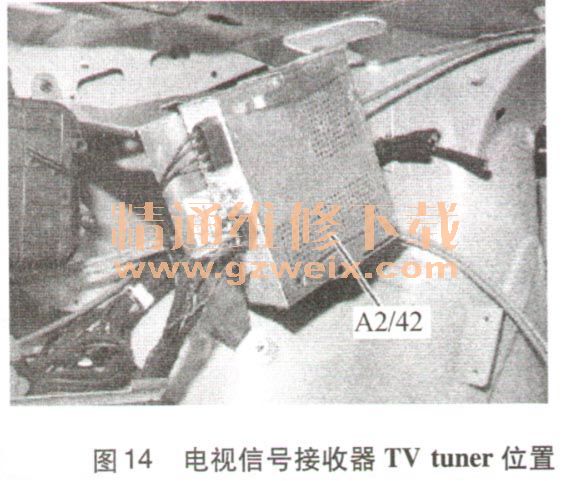

    （1）电视信号接收器'1 'V tuner（图14）。

    220车型的电视信号接收器以2003年9月为界分两种版本，之前安装的为TVtuner （ A2/42），之后安装的版本为TV tuner （ A2/10），电视信号接收器（A2/42）由COMAND操作、显示和控制模块（A40/
3）通过Robert Bosch CAN（RB-CAN）进行。
    ·处理放大的『1'V天线信号RGB（红、绿、蓝、同步）视频信号和音频声信号
    ·执行所有TV/DVD和视频功能
    电视信号接收器由以下部件组成：
    ·5个接收模块
    ·3个用于图像处理的信号接收器
    ·2个用于声音信号的信号接收器
    ·4个TV天线输入单元
    ·2个视频信号输出单元
    ·2个音频信号输出单元
    A2/10电视信号接收器执行以下功能：
    ·近地模拟电视台的移动电视接收
    ·执行所有TV/DVD和视频功能
    ·处理放大的TV天线信号
    电视信号接收器A2/10由COMAND控制模块A40/3通过媒体定向系统传输MOST控制。

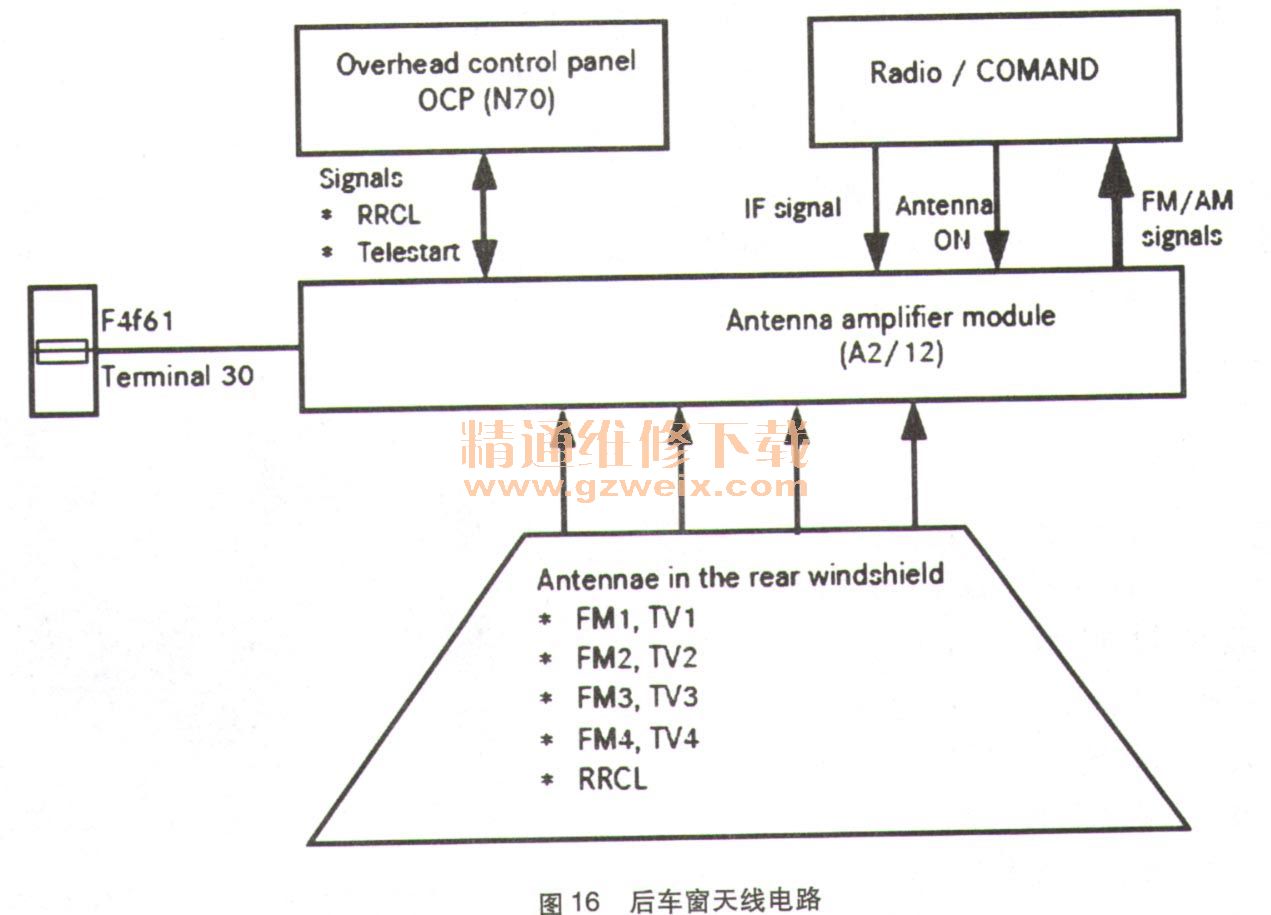

（2）后车窗天线（图15、图16）。

    后车窗天线接收下列射频信号：AM、FM、TV、RCL（射频中央锁止）、辅助暖气遥控启动和DAB信号（依国家版本而定）。
    （3）后车窗天线放大器（图17）

    后车窗天线放大器A2/12位于车顶后部，连接后车窗天线、自动选择最佳的FM天线（天线分集）以及放大和过滤所有以下波段的天线信号：AM、FM、TV、RCL（射频中央锁止）、辅助暖气遥控启动和DAB信号（依国家版本而定）。
    过滤和放大高频信号：
    滤波器从后车窗天线的高频信号中选择所需的波段（AM、FM、TV）。由于各个国家的传输频率不同，这些过滤器的设计不同，这取决于具体国家版本。然后将过滤的波段选择性地放大并由同轴引线发送到相应的控制模块，例如：收音机（A2）或COMAND操作、显示和控制模块（A40/3n1）或车顶控制板控制模块（N70）。
    RCL信号解调：
    无线电遥控中央锁止系统（RCL）的信号由后车窗天线放大器模块（A2/12）解调和数字化。以此方式准备的数据通过单独的数据线路发送到车顶控制板控制模块（N70）并存储在CAN车厢内舱中。在解调过程中，信息信号（例如RCL信号）与高频载波分离（发射器频率）。
    天线分集功能：
    集成在A2/12中的分集处理器根据接收的信号在后车窗FM天线之间切换以达到最佳的接收效果。收音机（A2）或A40/3n1首先从后车窗天线放大器模块（A2/12）接收有源FM天线的信号。A2或A40/3n1根据接收的FM信号生成IF参考信号并通过单独的电缆将其发送回到后车窗天线放大器模块A2/12。解调后，后车窗天线放大器模块A2/12中的分集处理器检查IF信号是否没有干扰。如果存在干扰，则自动转换到后车窗中4个FM天线中的其他天线。转换速度取决于干扰发生的频率。这样可以防止FM接收信号很弱时在天线之间连续切换，从而避免自身产生干扰。
