5．电话功能概述

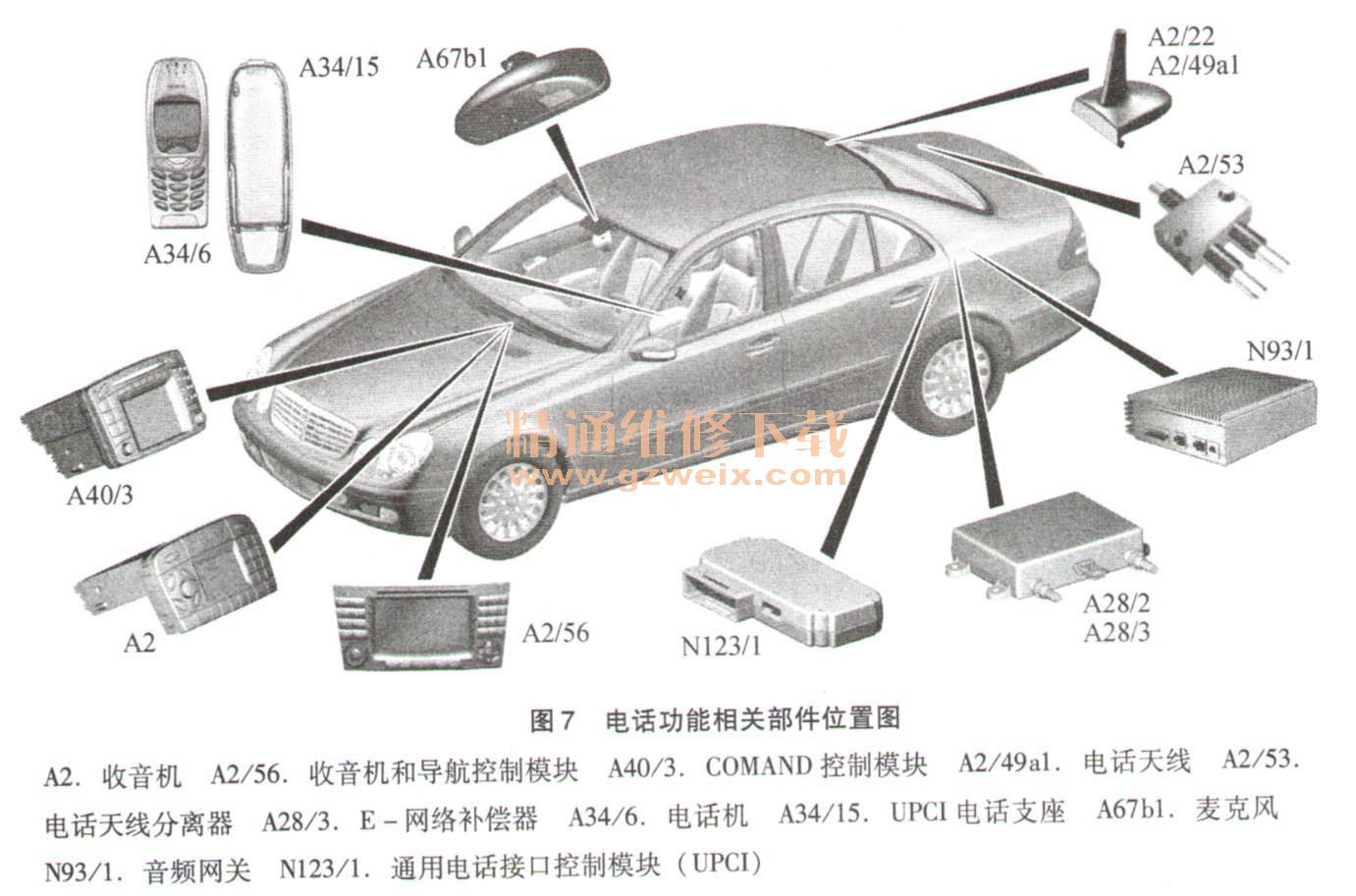

 （1）电话功能相关部件位置图（图7）。

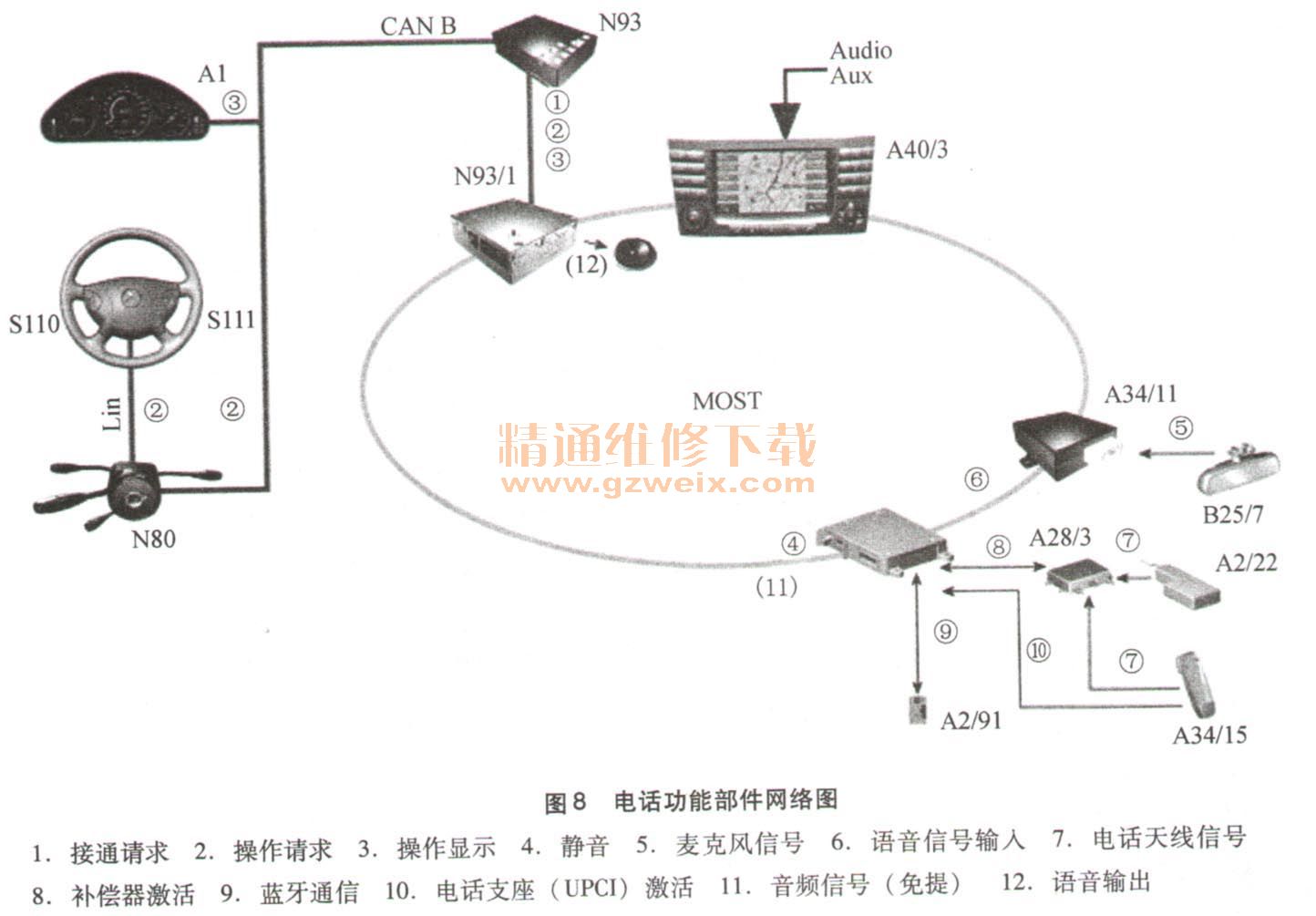

 （2）电话功能部件网络图（图8）。

 （3）通用型便捷电话接口控制模块UPCI （ Universal Portable CTEL Interface）部件说明。
通用型便捷电话接口控制模块N123/1可以连接下列品牌的对应型号便捷式手机CTEL （A34/6）：诺基亚、西门子、摩托罗拉。通过安装不同的移动电话支座A34/15类型来实现与不同型号的手机匹配（图9）。除此之外，蓝牙通信功能可以被启用。

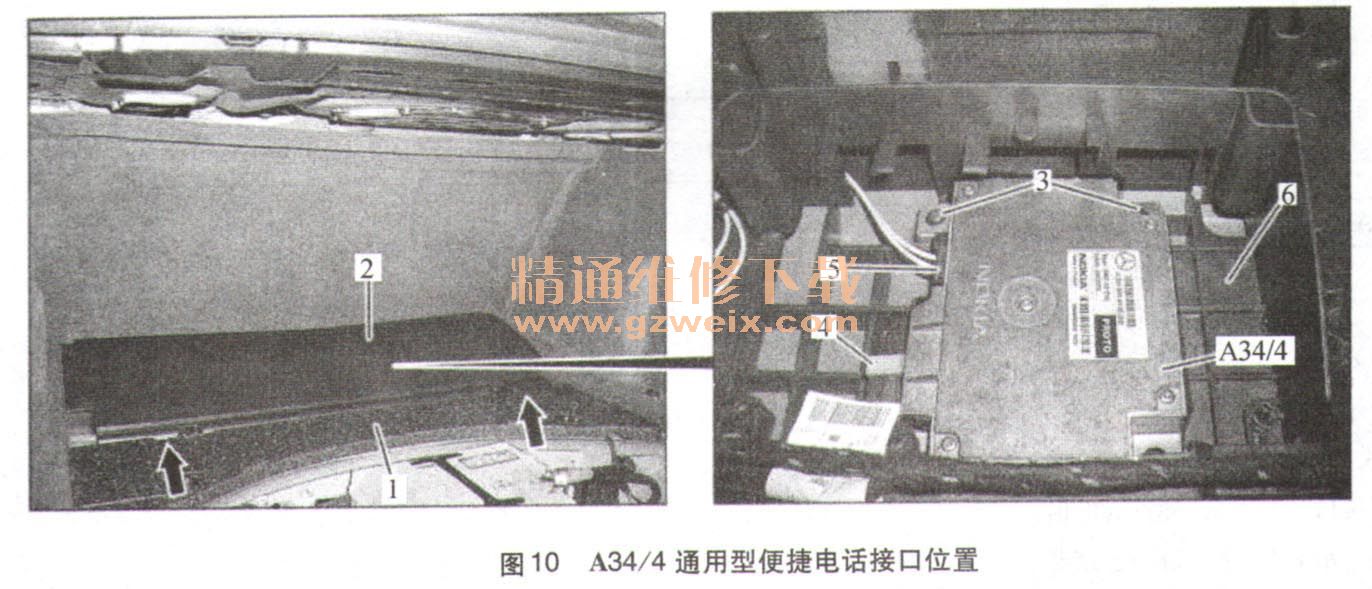

    A34/4通用型便捷电话接口，如图10所示。

    电话接口A34/4使移动电话A34/6能够与MOST通信。移动电话A34/6通过电话接口A34/4充电。它与车辆之间具有天线接线。
    （4）电话接口功能。
    电话接口A34/4通过离散的唤醒线路开启和关闭。该接口会在电压降（静止状态级别为最大值5V）和唤醒信号持续期间作出反应。该接口通过线路连接至便携式电话支架，以进行供电和传输信号。通过使用离散的数据线路，MOST接收的控制数据通过电话接口（A34/4）发送至连接的便携式移动电话（A34/6）。电话接口（A34/4）将执行的功能（例如拨号）以这种方式发送至移动电话（A34/6）（根据收音机控制板和导航装置（A2/56）或COMAND操作、显示和控制模块（A40/3）的请求）。相反，信息（来电者语音、控制数据）被电话接口（A34/4）转换为相应的MOST格式，然后被发送至收音机控制板和导航装置（A2/56）或COMAND操作、显示和控制模块（A40/3），以进行进一步处理。电话接口A34/4将电脉冲转换为光脉冲。
