雪铁龙轿车车载网络的结构与特性

来源：汽车电器作者：佚名 2015-11-09 14:17:32

    3 车载网络的特性
    车载网络是将汽车上各电控单元联系起来，使各电控单元之间高效传递信息、相互配合、协调工作、共同完成各种控制功能的重要纽带和桥梁。熟悉车载网络的特性，对于我们判断车载网络是否正常工作、各电控系统与车载网络相关联的故障具有重要意义。下面对雪铁龙轿车车载网络的主要特性说明如下。
    3.1 网络的唤醒与休眠
    车载网络的主要任务是汽车运行时，在各电控单元之间传递信息，帮助各电控单元完成各种控制任务。一般点火钥匙在点火档（包括起动档），车载网络就被唤醒进人工作状态，开始传递信息；一般发动机熄火后，断开点火开关1 min以后，CAN高速网就进入不工作的休眠状态；断开点火开关，网络上所有电控单元不工作1.5 min左右以后，CAN车身网和CAN舒适网就进人不工作的休眠状态。车载网络休眠的目的主要是为了在汽车各电控系统不工作时，节约蓄电池的电能。判断网络唤醒和休眠的简单方法是：仪表上有信息显示时，表示网络处在唤醒的工作状态；一般在组合仪表黑屏无信息显示时，表示网络处在休眠的状态，如图16所示。

    3.2 CAN高速网的特性
    CAN高速网又称为动力网，它主要包含发动机ECU、自动变速器ECU、 ESP电控单元等，由于发动机喷油、点火的时间周期只有短暂的几毫秒，所以要求CAN高速网传递信息的速度很快（CAN高速网的速率为500 kb/s)。

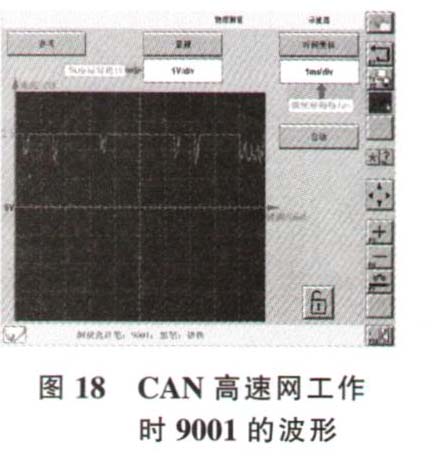

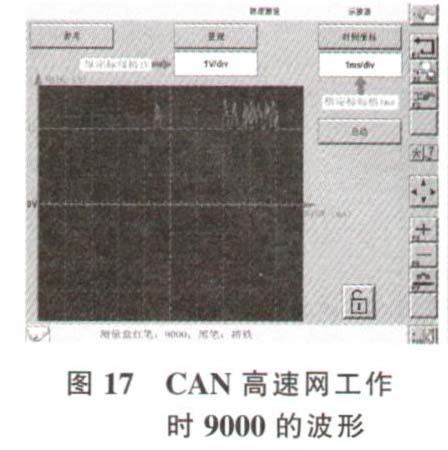

    CAN高速网工作时，9000（CAN4-1）、9001（CAN-L）的波形如图17-18所示，休眠时无波形。

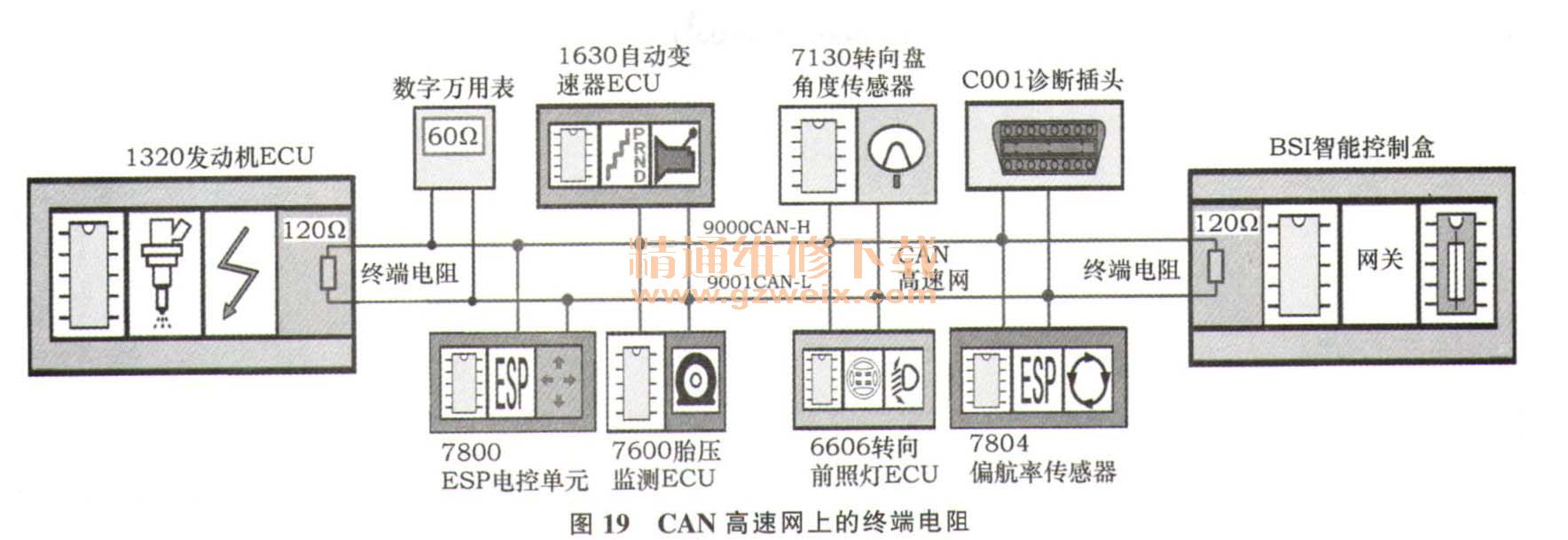

为了防止信号在网络上反弹，发动机ECU和智能控制盒被安排在CAN高速网的两端，它们内部各有一个120Ω的电阻，如图19所示。这2个电阻的作用是使信号从一端传递到另一端后被吸收掉，以防止前一个信号反弹回来后，对后一个信号造成干扰。

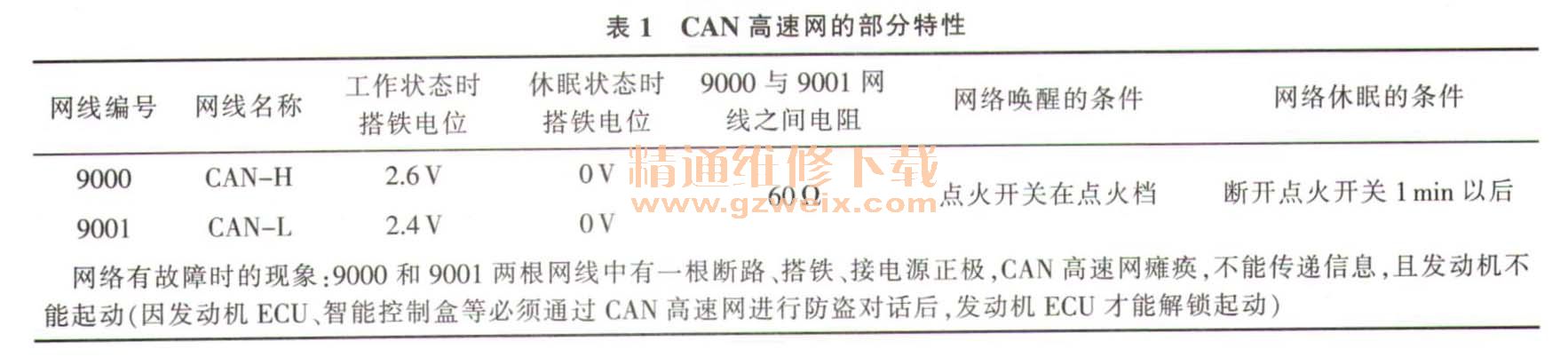

CAN高速网的部分特性见表1。

3.3 CAN车身网的特性

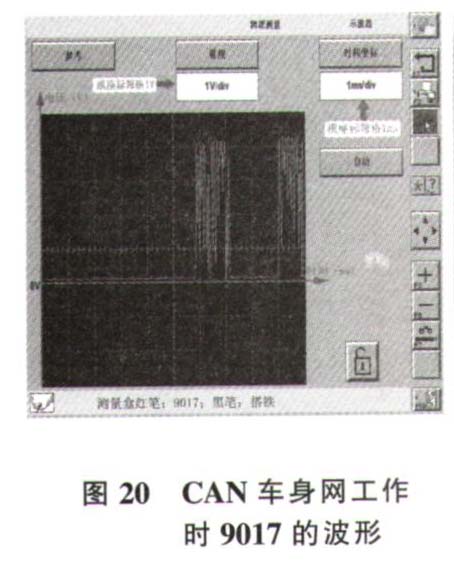

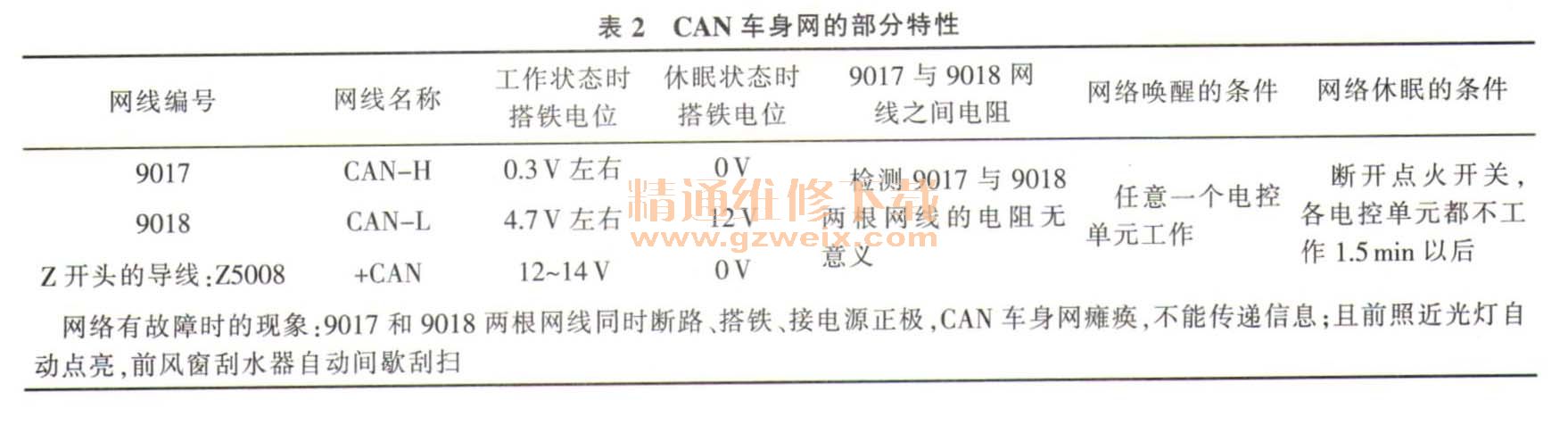

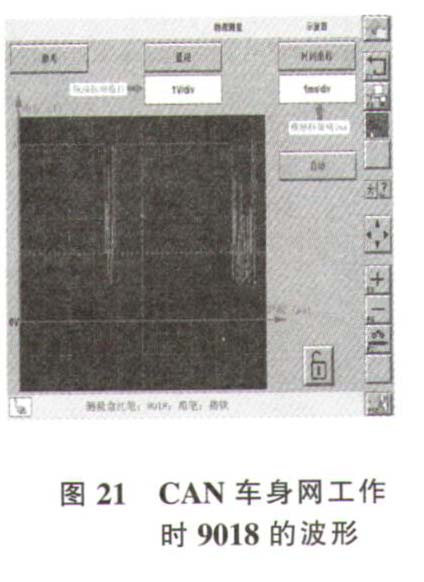

CAN车身网主要包含智能控制盒BSI、安全气囊6570等管理车辆安全性功能的电控单元，它的传输速率为250 kb/s。AN车身网的部分特性见表2。CAN车身网的工作时的波形如图20-21所示，休眠时无波形。

3.4 CAN舒适网的特性

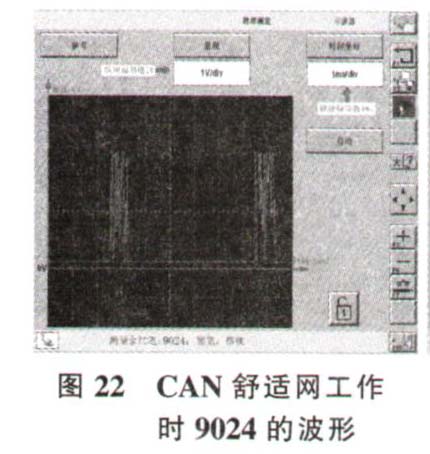

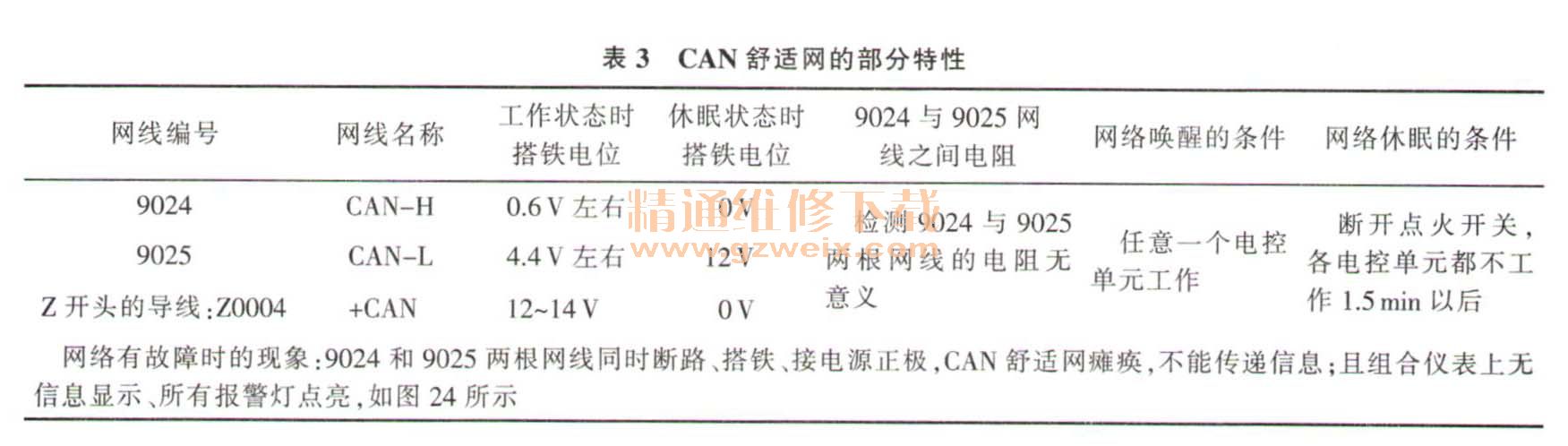

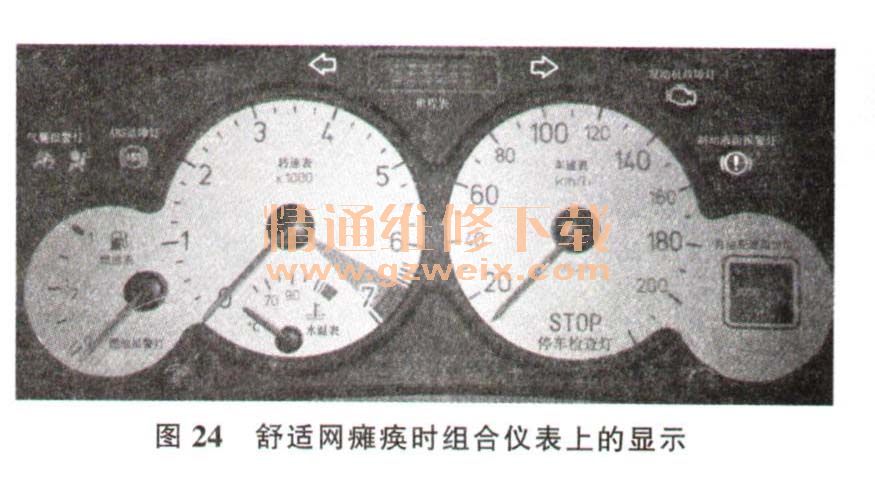

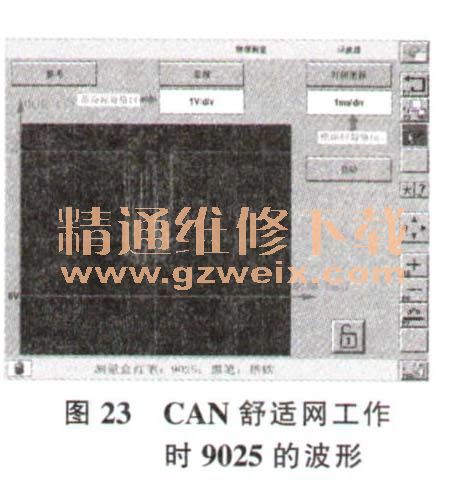

CAN舒适网主要包含智能控制盒BSI、组合仪表0004、空调ECU等管理车辆舒适性功能的电控单元，它的传输速率为250 kb/s。CAN舒适网的部分特性见表3。AN舒适网工作时的波形如图22-23所示，休眠时无波形。

3.5 LIN网的特性

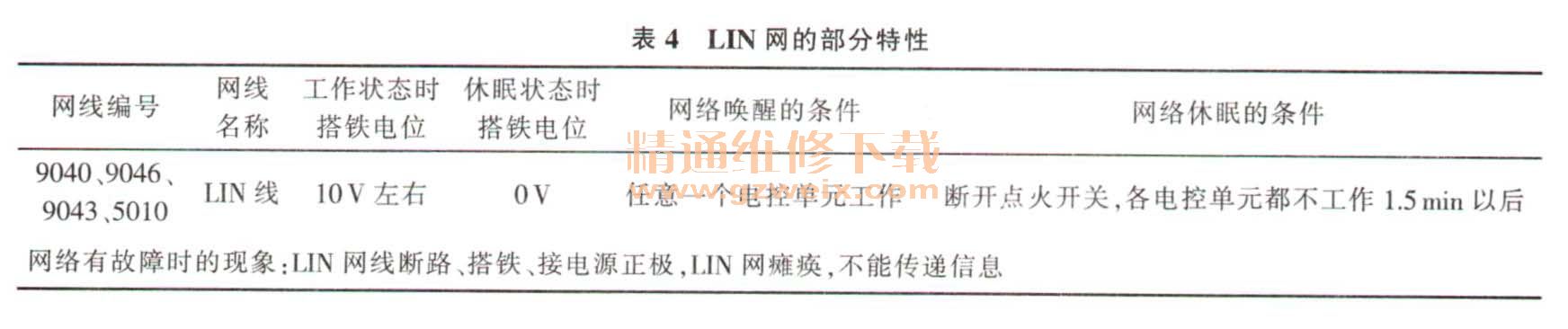

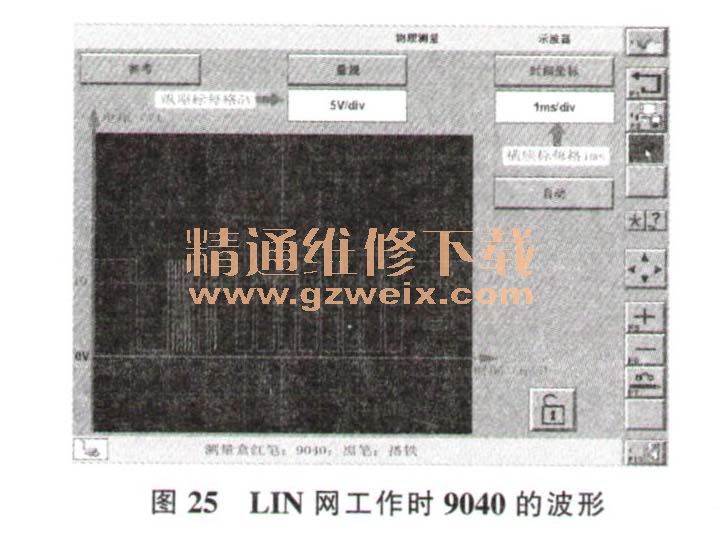

LIN网主要包含转向盘上控制模块VMF、左刮水器ECU、右刮水器ECU等信息传递速度要求不高的电控单元，它的传输速率为19.2 kb/s。LIN网的部分特性见表4。LIN网的工作时的波形如图25所示，休眠时无波形。与唤醒；②LIN网比CAN网传输速率低很多，汽车上使用LIN网的主要原因是LIN网比CAN网的成本低，在能满足使用要求的前提下，尽量使用LIN网，以节约成本。
