分析与诊断途观SUV车身控制单元电路

来源：汽车电器作者：佚名 2015-11-09 13:46:53

    摘要：从使用维修的角度出发，对上海大众途观2010年款SUV车BCM车身控制单元可以实现的控制功能进行分类，给出改绘的电路图；依据系统内各电子部件实现功能控制的相互关系，进行电路分析；并将维修所需的数据块组别及定义列表作为诊断帮助。
    随着汽车车身电器部件不断增加的趋势和集中控制的要求，多功能集成化模块BCM （Body Control Module）车身控制单元应运而生。BCM控制功能涵盖汽车内外灯光照明、信号报警指示、刮水器与风窗清洗、天窗控制、防盗、后视镜、后风窗与座椅加热等多项内容，已被越来越多的乘用车所采用。
    上海大众途观SUV车配置的BCM车身控制单元是海拉公司旗下的产品，属大众PQ35生产平台上的电子部件，其将大众车系的车载网络控制单元和舒适系统中央控制单元两者的功能合二为一，结构简单，便于维修。途观BCM车身控制单元的外形如图1所示。

    途观SUV车BCM车身控制单元J519安装在仪表板左侧下方杂物箱的内侧，控制单元与外围电路的连接，分配了3个T52端子插接器，从左到右分别命名为A号位、B号位和C号位，如图2所示。A号位插入标注为T52a的黑色插接器，B号位插入标注为T52b的白色插接器，C号位插入标注为T52c的棕色插接器。

    途观SUV车BCM可以实现的控制主要有电源分配、电气负荷管理、舒适系统功能（电动车窗、中控锁及后视镜调节等）、前后风窗刮水与清洗、车外与内部灯光照明、信号指示及报警设备（转向信号灯、制动灯、倒车灯与喇叭）、后风窗与后视镜加热、天窗启闭与防盗等。
    根据上述划分，本文给出改绘的2010年款车型电路图，按控制单元供电、开关信号输入、执行器控制指令输出的顺序，依次对其进行电路分析。考虑到2010年款途观车型部分控制单元在诊断程序上尚未采用UDS通信协议，诊断相关的数据块组别、区位和测量值定义需要使用者了解与掌握，本文特别列出这些相关内容，期望能对读者有所帮助。
    1 BCM电源电路
    按管理功能分，BCM J519的电源电路可分为常电源电路、全车电源分配控制电路和负荷管理电路。
    1.1 常电源电路

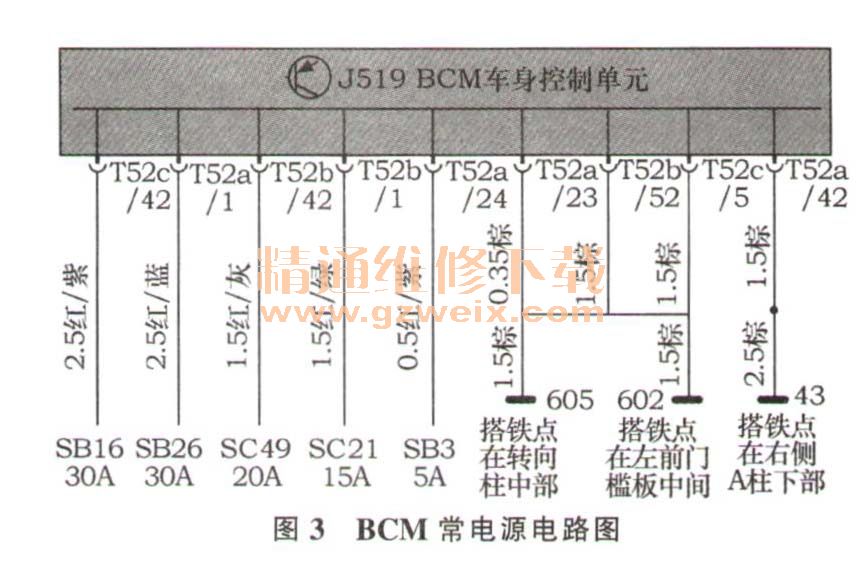

   J519的常电源供电电路如图3所示。常电源共有5条供电线路：①KL30常电→熔断丝SB16 (30 A) →J519的T52c/42端子，为车身右侧外部灯光与侧部分灯光供电。②KL30常电→熔断丝SB26 (30 A ) → J519的T52a/1端子，为车身左侧外部灯光及右侧部分灯光供电。③ KL30常电→熔断丝SC21 (15 A ) →J519的T52b/1端子，为中央门锁系统供电。④KL30常电→熔断丝SC49 (20 A) →j519的T52b/42端子，为室内灯供电。⑤ KL30常电→熔断丝SB3(5 A) →J519的T52a/24端子，J519将其作为蓄电池端电压的检测端。

    由图4可知，转向柱电子控制单元J527具备正常工作的供电条件是：KL30常电→SB6 (5 A) →J527的T20a/19端子，搭铁端子是T20a/20。

    有了J519与J527的参与，D只要有15、50和86s三个输出端，即可满足全车电源分配的要求。与老款的大众车型比较，点火开关内部结构变得更为简单。
D向J527输出的开关位置信号，在J527数据块3组1区的测量值中得到体现，测量值以5bit二进制数码示出，从左至右的含义依次为p、86s、15、75与50。0表示断开，1表示接通。
    对应的搭铁线分别与T52a/23（负荷检测电路搭铁）、T52a/42（中控门锁搭铁）、T52b/52（灯光电源搭铁）和T52c/5（灯光电源搭铁）端子相连，搭铁点分别为43、 602与605。
①、②与⑤所描述的供电状态，可以使用大众VAS505X或VAS6150B故障诊断仪读取J519数据块38组的测量值予以检查，如表1所示。表1中3区测量值定义接线柱30（参考）表征了SB3的供电状态。

    1.2 全车电源分配电路
    除KL30常电源外，全车电源分配的任务由点火开关D、转向柱电子控制单元J527与J519共同完成，J519接收并分析经J527调制传输的点火开关位置信号，以控制相应的继电器工作，从而形成KL15电源、KL50电源、KL75电源与86s电源，如图4所示。

    KL15电源的形成：J527投入工作后，J527的D/8为KL30常电端子，点火开关ON时，J527的D/8端子→D的2/30端子→开关内部闭合的触点→D的6/15端子→J527的D/12端子，J527识别后其T20a/17端子输出12V电压加在J519的T52c/13和T52c/31端子上，J519据此令T52b/12端子输出电流→总线端KL15继电器J329 (643号）的电磁线圈→搭铁点602，继电器常开触点闭合，KL30电源→熔断丝SB7 (40 A) →J329已闭合的触点→向所有需要KL15电源的用电器供电。
    图4中未列出J329下游的分路熔断丝。
