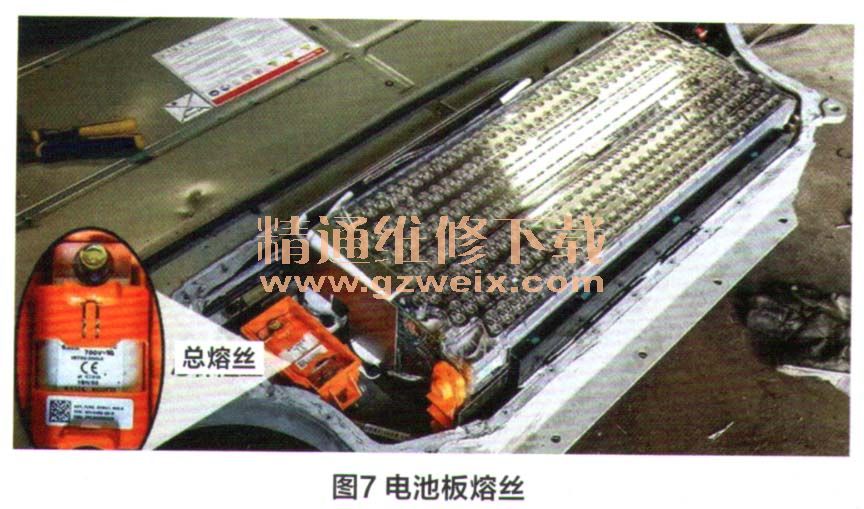

拆除电池板前端顶盖后，可清晰看到排列着两块电池组。整个电池板的熔丝位于这两块电池组一侧，如图7所示。

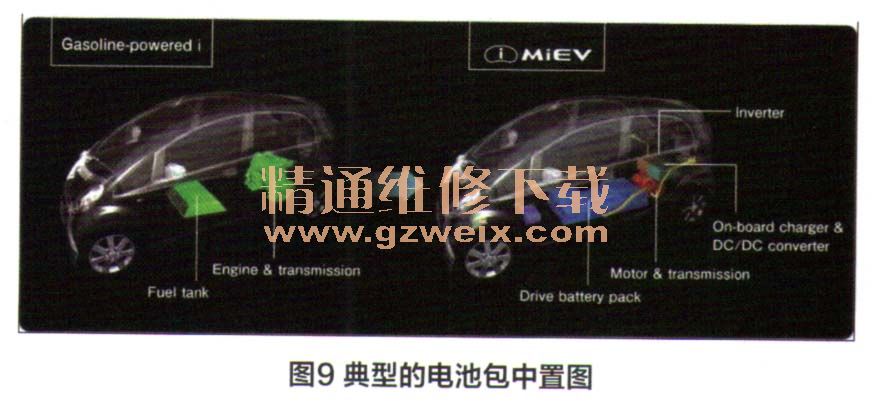

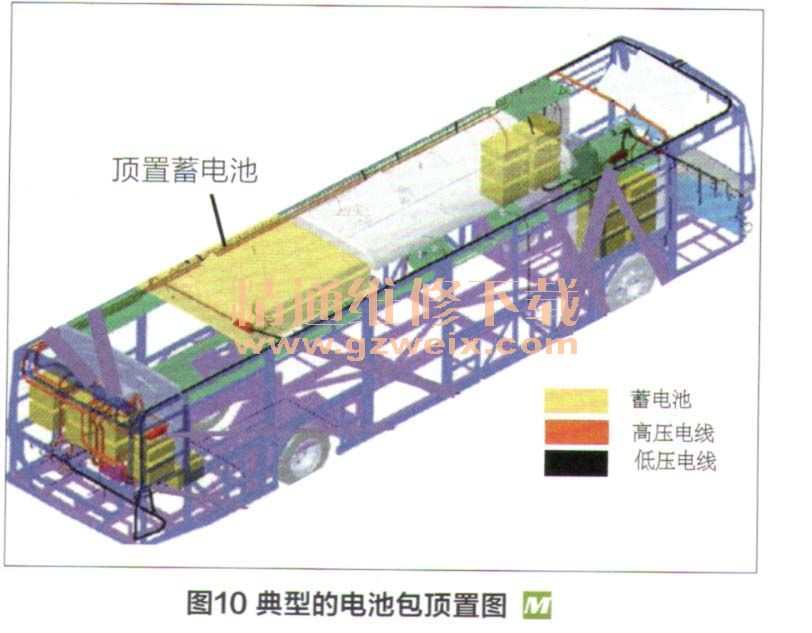

混合动力汽车、纯电动汽车，由于其动力总成的结构不一样。在安排电池包在车辆上的位置时，要考虑到整车的质量均衡和前后轴轴荷的分配。考虑到提高空间利用率，尽量安装更多的电池，提升续航能力。车辆动力总成的布置有很多种，有前驱和后驱的，电池包在车辆上的位置也会随着变化。例如有的电池包放在后备箱原来备胎的位置、放在原来油箱的位置或是地板底下，也有放在原来发动机室，也有像比亚迪K9布置在汽车顶部的。下面给出几种典型的布置形式，如典型的电池包后置图（图8），典型的电池包中置图（图9），典型的电池顶置图（图10）。
