（三）工作原理

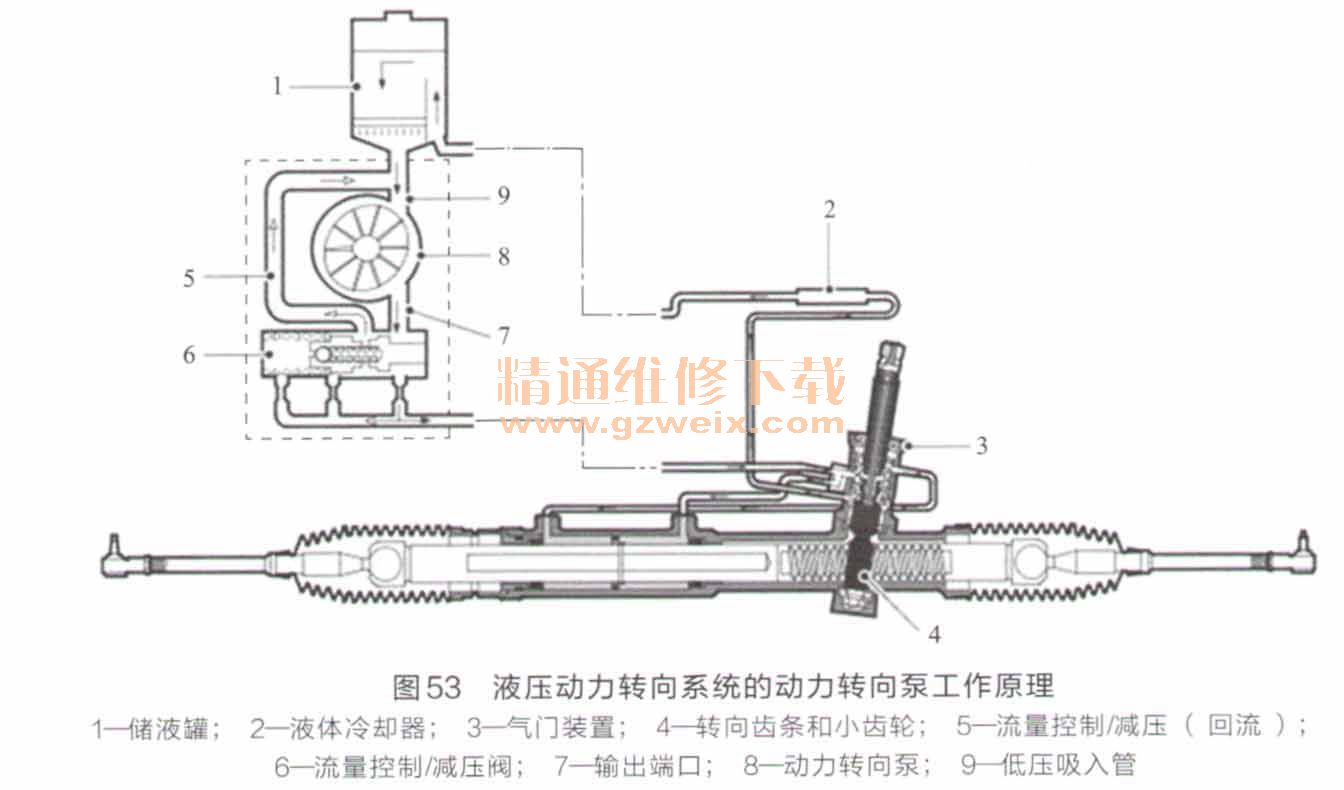

    液压动力转向系统的动力转向泵工作原理如图53所示。

    当发动机运转时，动力转向泵将储液罐中的油液吸人到低压吸人管中。油液流经动力转向泵并在出口处形成加压油液。加压油液流经高压软管进人转向器气门装置。
    如果未施加转向力，那么系统内的液压受到最大限制，泵的供给压力较低。低压油液通过气门装置施加到液压气缸内的活塞各侧，然后通过油液冷却器返回到储液罐中。
    当转向力施加到任一个方向时，返回到储液罐的回流都会受到气门装置的限制，从而导致泵的供给压力增大。加压油液在气门装置的引导下流至液压气缸内活塞的相应一侧，从而提供辅助转向力。
（四）故障诊断与测试
    1．目视检查
    目视检查系统是否完整或存在较明显的损坏痕迹，检查内容如下。
    1.检查轮胎的压力、尺寸和胎面花纹是否正确。
    2.检查轮惘与轮胎是否损坏。
    3.检查车轮的安全性。
    4.检查动力转向液液位与液压回路是否油液泄漏。
    5.检查动力转向泵传动带的状态和张紧力。
    6.检查动力转向泵的安全性及其是否磨损、损坏和噪声过大。
    7.检查转向器总成是否损坏、磨损及其安全性。
    8.检查液压管路和冷却器管路是否损坏、布局是否正确。
    3．排气步骤
    在排气过程中储液罐里必须有转向液，排气步骤如下。
    1.清洁加油口盖和动力转向液储液罐。
    2.检查动力转向液，如果有充气，请等待直到转向液没有气泡，然后向储液罐添加油液至最高液位标记。
    3.启动发动机，并转动转向盘至完全锁定，然后关闭发动机。
    4.检查液位并添加动力转向液。
    5.启动并运转发动机2min，转动转向盘至完全锁定。
    6.检查液位并添加动力转向液。
