剖析路虎/捷豹制动系统技术

来源：本站整理作者：佚名 2016-01-20 14:50:47

    二、电动制动助力器系统
（一）部件位置

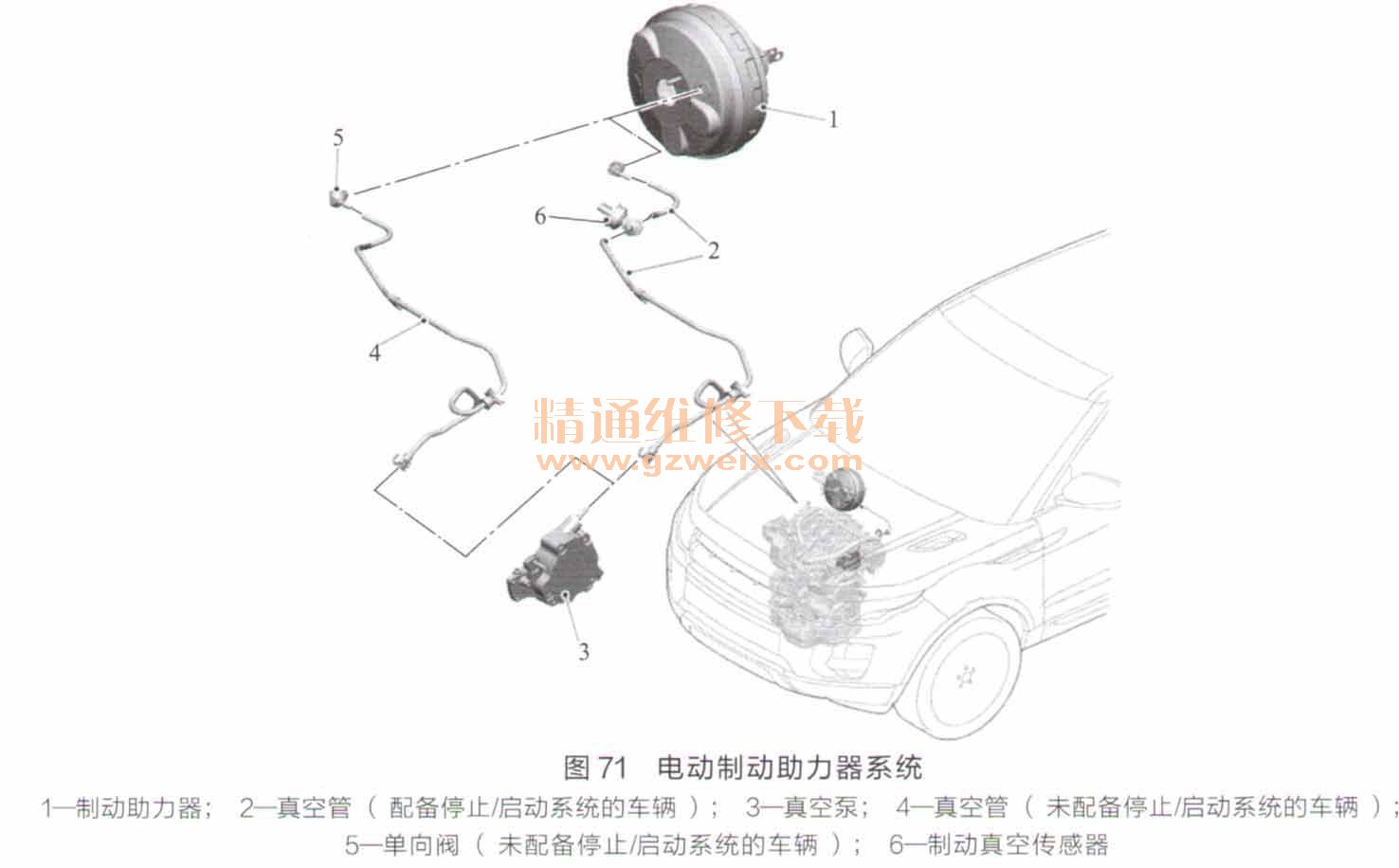

    电动制动助力器系统的部件位置如图71所示。

    刚性塑料管道将真空泵连接到制动助力器。配备停止/启动系统的车辆在管道中集成了一个制动真空传感器。有一个单向阀安装在制动助力器的前端或制动真空传感器中，从而保持制动助力器工作所需的真空。
（二）部件说明
    1．制动助力器
    电动制动助力器系统的制动助力器如图72所示。

    电动制动助力器系统的制动助力器是一种紧凑性装置，占用空间小于传统制动助力器，能够改进车辆的碰撞性能。此装置采用串联隔膜（两个隔膜）的结构形式，串联隔膜的直径分别为203. 2mm和228. 6mm，两个隔膜以一体化装置方式工作。
    2．真空泵

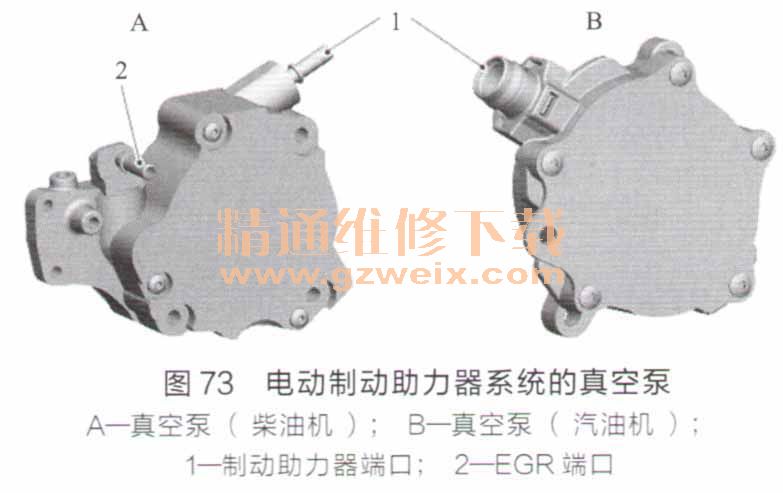

    电动制动助力器系统的真空泵如图73所示。

    在汽油机和柴油机上，真空泵均连接到发动机的后部，由进气凸轮轴驱动。在柴油机上，真空泵具有一个额外的真空端口，此端口与EGR系统相连。
    3．制动真空传感器

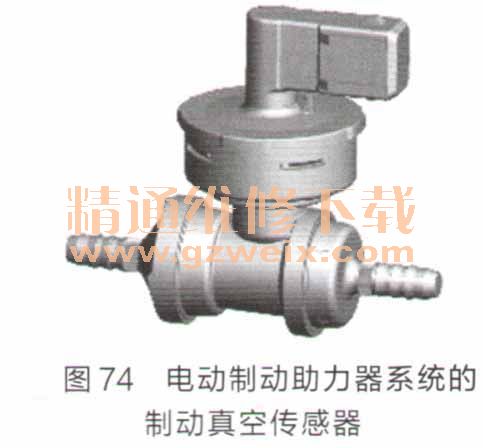

    电动制动助力器系统的制动真空传感器如图74所示。

    制动真空传感器监测制动助力器中的真空度。该传感器安装在真空管中，其线束与发动机控制模块相连。
