（二）主动防盗系统
    1．部件位置

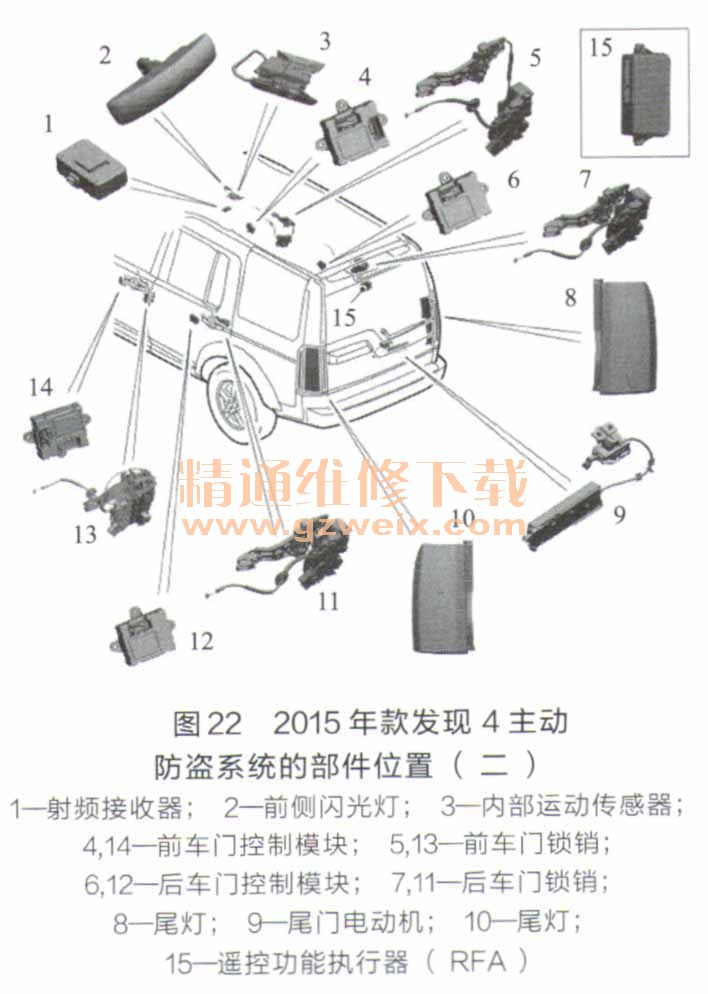

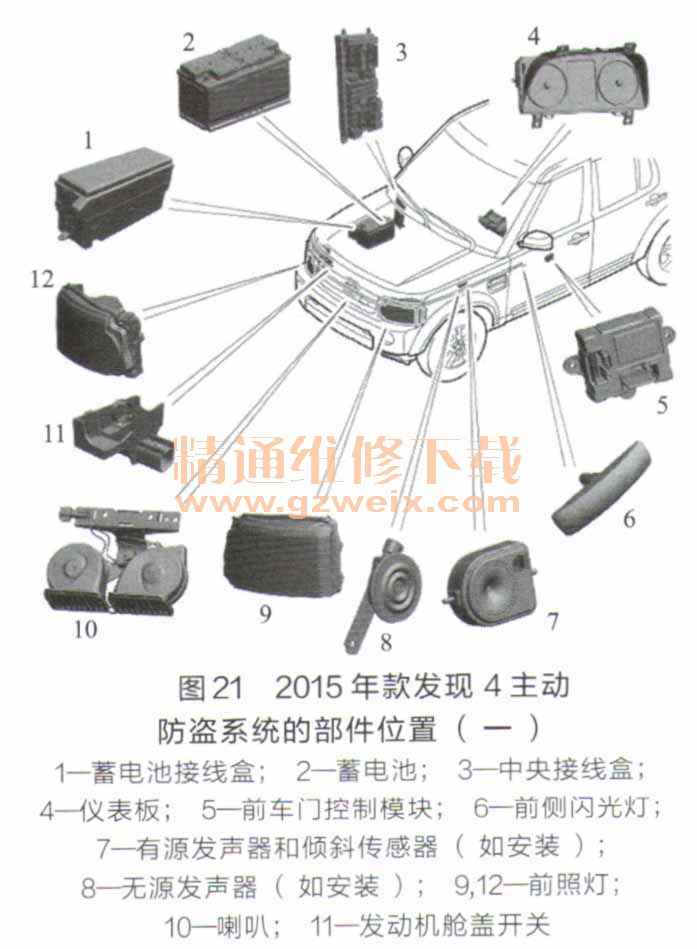

    2015年款发现4主动防盗系统的部件位置如图21、图22所示。



    主动防盗系统的车辆保护功能有三个不同的等级，即铰接面板感测等级，铰接面板和人侵感测等级，铰接面板、人侵和倾斜感测等级。实际情况取决于市场规格。
    当布设警报后，主动防盗系统可以通过以下方式触发。
    1.某个车门微型开关指示车门打开。
    2.发动机舱盖微型开关指示发动机舱盖打开，或者尾门微型开关指示尾门打开。
    3.任何一个前车门插销机构指示车门被解锁。
    4.应急钥匙片用于打开前车门。
    5.中央接线盒的线路断开（这可能只会引起部分触发）。
    6.在车辆未接收到智能钥匙发出的有效信号时试图启动发动机。
    7.BBUS线路断开（仅部分触发）。
    8.对于配备BBUS的车辆，蓄电池线路断开（仅部分触发）。
    9.倾斜传感器检测到车辆姿态变化。
    10.内部运动传感器检测车厢内有运动的物体。
    11.来自智能钥匙的紧急报警信号。
    2．部件说明
    （1）报警指示灯  报警指示灯由中央接线盒通过单独导线控制。当点火开关关闭时，该指示灯发出有关防盗系统的视觉提示信号，从而指示报警系统是否启用。
    （2）车门控制模块  车门控制模块提供车门开关状态信息，并根据来自中央接线盒或遥控功能执行器的请求启动车门插销电动机。
    （3）遥控功能执行器  遥控功能执行器与中央锁闭系统和射频接收器连接，并收集从智能钥匙传送过来的射频信号。相关信息被转换成在中速CAN总线的指令并传送至中央接线盒、前车门控制模块、仪表板。
    （4）被动防盗喇叭  被动防盗喇叭通过单独导线接至中央接线盒，它在报警触发时被激活。
    （5）有源发声器  当报警触发后，有源发声器利用一体式发声装置产生音频报警信号。BBUS内部安装了一个倾斜传感器，用于监控车辆姿态。
    （6）倾斜传感器  倾斜传感器在距离水平位置的±16°范围内测量车辆纵向和横向角度。
如果防盗报警系统启用人侵检测模式，那么BBUS在存储器中保存当前角度并监测倾斜传感器读数。
    （7）内部运动传感器  内部运动传感器包括1个微控制器、2个声控发送器和1个声控接收器。接收器和其中1个发送器朝向前面；另1个发送器朝向后面，以确保完全覆盖整个车厢。
    3．工作原理
    2015年款发现4主动防盗系统的控制流程如图23所示。

    在未配备内部运动传感器和BBUS的车辆上，当车辆单锁或双锁后，防盗报警系统被布设为外围保护模式。
    在配备内部运动传感器的车辆上，防盗报警系统被布设为两种模式之一，即单锁（仅监测铰接面板）、双锁（监测铰接面板、车辆内部空间、车辆姿态）。
    如果报警被触发且不能用智能钥匙解除，那么可使用应急智能钥匙片来进行解除。解除方法是，用钥匙片解锁左前车门，然后按下智能钥匙上的解锁按钮；或在智能钥匙放置在车内的情况下，按下启动/停止开关，来关闭报警。
    4．诊断和测试
    注意：采用来自施救车辆的替代元件进行诊断是不允许的。将控制模块取而代之的做法无法保证故障的确认，并有可能导致接受测试的车辆和（或）施救车辆中出现其他故障。
    2015年款发现4主动防盗系统的目视检查表见表3。
