（二）主动防盗系统
    1．部件位置

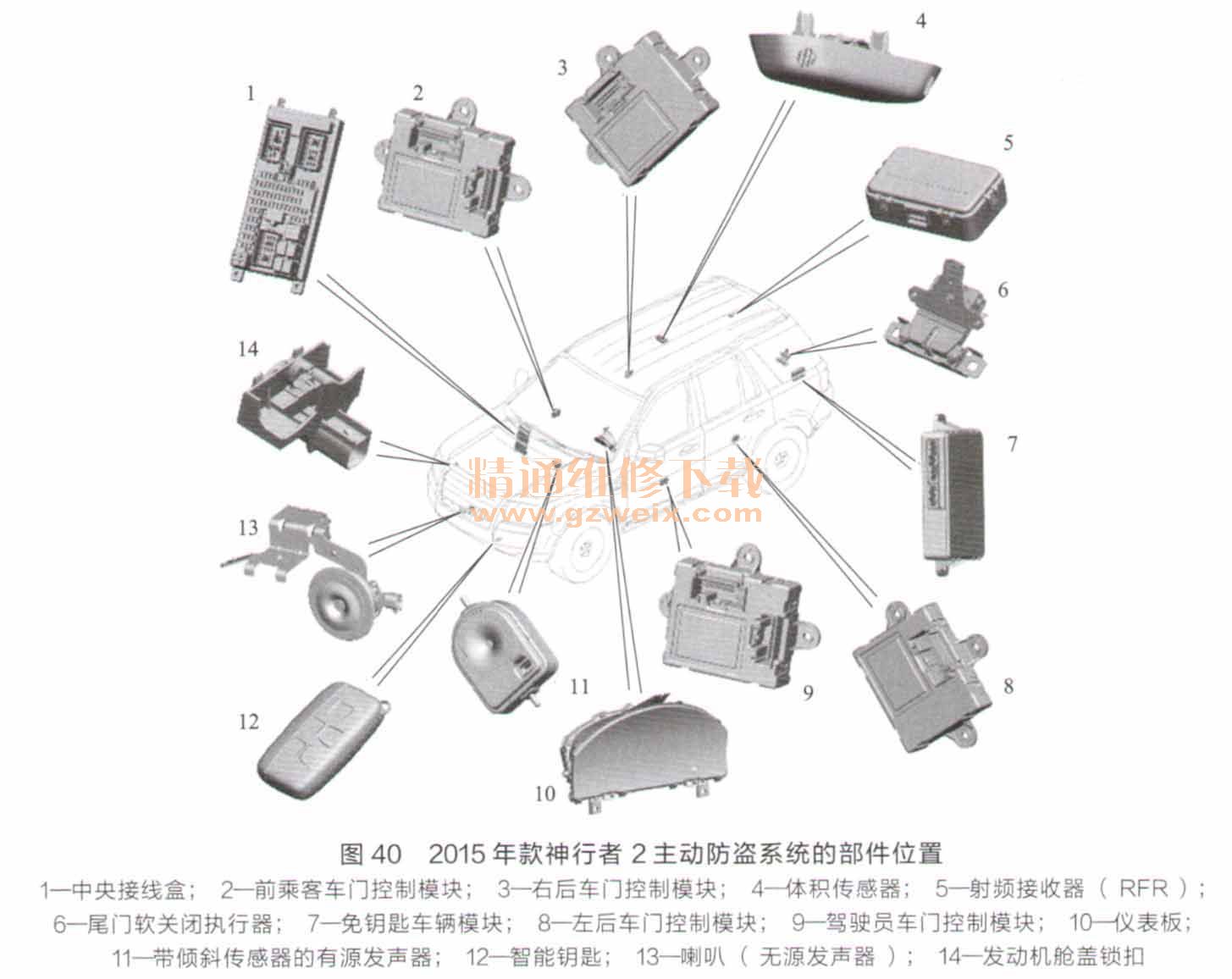

    2015年款神行者2主动防盗系统的部件位置如图40所示。

    2．部件说明
    （1）车门控制模块  车门控制模块提供车门锁销电动机、车门锁销开关和中央接线盒之间的线路接口。车门控制模块提供车门锁闭状态开关信号，并在收到来自中央接线盒的请求信号时驱动车门电动机。
    （2）中央接线盒  中央接线盒控制以下部件或接收以下部件的信号。
    有源发声器/喇叭、尾门锁扣电动机和开关（包括尾门外部释放开关）、尾门微型开关、转向信号灯、燃油加注口阀板释放电动机。
    （3）喇叭  喇叭位于前保险杠护板上方。喇叭直接连接到中央接线盒，在触发报警时，中央接线盒将激活喇叭。
    （4）有源发声器  在配备有源发声器的车辆上安装了一个倾斜传感器，用于监测车辆姿态。中央接线盒可监测倾斜传感器，检测车辆是否被移动、牵引或提升，并激活报警功能。
    （5）体积传感器  体积传感器在某些市场中是可选配件。体积传感器包含2个传感器，用于监测车辆内部。体积传感器位于车顶饰板顶置控制台。
    3．工作原理
    2015年款神行者2主动防盗系统的控制流程如图41所示。
